3. Рабочие места
На малярном участке проектом предусмотрено три рабочих места, при этом два рабочих места создано для подготовки автомобиля к окраске. Окраску и сушку автомобилей производят в специальной камере. Для обеспечения сохранности кузовов, особенно работающих в городах с холодной зимой, предусмотрено нанесение антикоррозийных покрытий на нижнюю часть кузова и в закрытые полости. Малярный участок имеет склад лакокрасочных материалов и краскоприготовительную.

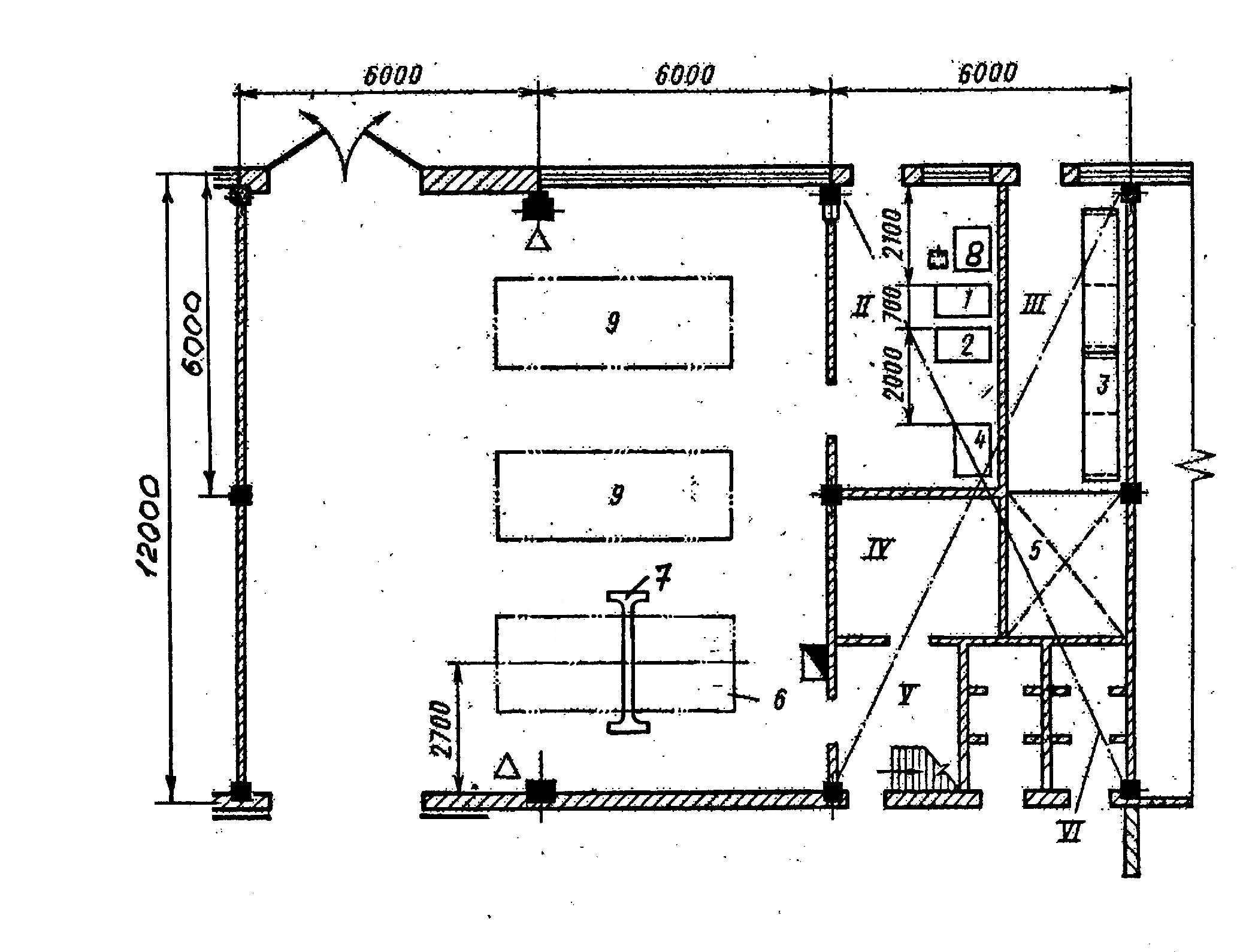

Планировка малярного участка, а также расстановка технологического оборудования и оргоснастки приведены на рис. 17
.
Рисунок .
Планировка малярного участка
I - участок подготовки и окраски автомобилей; II - краскоприготовительная; III - кладовая лакокрасочных материалов; IV - электрощитовая; V - тамбур; VI - вентиляционная камера
1 - электронагревательный элемент; 2 - пост сушки; 3 - пост окраски; 4 - поворотный круг; 5 - привод поворотного круга; 6 - насос к гидрофильтру; 7 - гидрофильтр; 8 - краскораспылительная установка; 9 - посты подготовки к окраске; 10 - шкаф вытяжной; 11 - плита мраморная; 12 - вискозиметр; 13 - стеллаж; 14 - краскоприготовительное устройство; 15 - место тарного хранения красок; 16 - пост нанесения антикоррозионного покрытия;
Таблица 108
Примерный перечень основного оборудования, организационной и технологической оснастки
#G0№ п/п |
Наименование оборудования |
Количество |
Тип, модель |
Изготовитель |
1 |
Воронки для краски |
3 |
|
Собственного изготовления |
2 |
Вытяжной шкаф |
1 |
|
Собственного изготовления |
3 |
Гидрофильтр с центробежным насосом для очистки воздуха |
1 |
|
Покупной |
4 |
Краскораспылитель пневматический |
2 |
|
Покупной |
5 |
Ларь для обтирочных материалов |
1 |
|
Собственного изготовления |
6 |
Ларь для отходов |
1 |
|
Собственного изготовления |
7 |
Масловлагоотделитель |
1 |
|
Покупной |
8 |
Пневмораспылитель для шпатлевки |
2 |
|
Покупной |
9 |
Трафареты и шаблоны |
1 |
|
Собственного изготовления |
10 |
Тумбочка инструментальная передвижная |
1 |
1153 |
ГУП "Центроргтрудавтотранс" |
11 |
Установка инфракрасной сушки |
1 |
#M12291 52700405УИС-1А#S |
ОАО "ГАРО" |
12 |
Установка составления цветов ремонтных автоэмалей |
1 |
Standomix |
STANDOX, Германия |
13 |
Шкаф для хранения инструментов и материалов |
1 |
|
Собственного изготовления |
14 |
Шпатель деревянный |
5 |
|
Покупной |
15 |
Шпатель резиновый |
5 |
|
Покупной |
|
Шпатель стальной |
5 |
|
Покупной |
