Производственная структура контрольно-технического пункта и службы отк
3. Рабочие места
На КТП проектом предусмотрено 2 рабочих места. Контрольно-технический пункт располагается в районе въездных и выездных ворот и состоит из проходной, помещения для механика и рабочего поста для осмотра автомобилей, оборудованного проездной канавой. Планировка контрольно-технического пункта приведена на рис. 1.

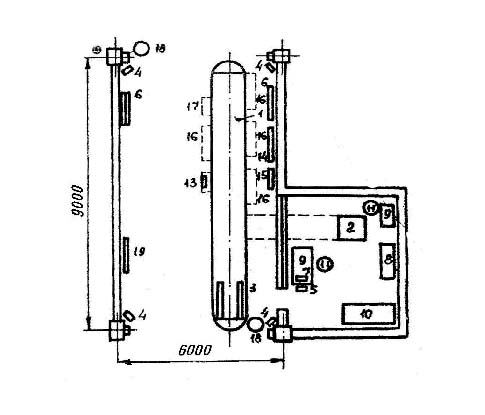

Рисунок .
Планировка контрольно-технического пункта
1 - канава осмотровая; 2 - лестница для опускания в смотровую канаву; 3 - самовывешиватель передней оси автомобиля; 4 - зеркало; 5 - пульт управления воротами; 6 - установка местного отсоса газов; 7- штамп-часы; 8 - шкаф для инструмента; 9 - стол; 10 - диван; 11 - стул; 12 - переговорное устройство (громкоговоритель); 13 - переговорное устройство; 14 - план расстановки автомобилей а АТП; 15 - основные технические параметры и регулировочные данные автомобилей; 16 - ниша для освещения; 17 - ниша для инструмента; 18 - светофор.
Примерный перечень основного оборудования, организационной и технологической оснастки КТП приведе ны в табл. 16.
Таблица 16
Примерный перечень основного технологического оборудования, организационной и технологической оснастки
#G0№ п/п |
Наименование оборудования |
Количество |
Тип, модель |
Изготовитель |
|
Газоанализатор |
1 |
ГАИ-2 |
Смоленский завод средств автоматики |
|
Диван |
1 |
- |
Покупной |
|
Зеркало |
4 |
- |
Покупное |
|
Ключ с регулируемым моментом затяжки |
1 |
К-140 |
Йошкар-Олинский завод "Автоспецоборудование" |
|
Ключи торцовые |
1 |
2336М |
Казанский завод "Автоспецоборудование" |
|
Колонка воздухораздаточная |
1 |
#M12291 52700416С-411М#S |
Псковский завод "Автоспецоборудование" |
|
Комплект инструмента автомеханика |
1 |
И-132 |
Казанский завод "Автоспецоборудование" |
|
Лампа переносная, 36В |
1 |
- |
Покупная |
|
Молоток, 0,5 кг |
1 |
- |
Покупной |
|
Мостик переходной для канавы |
1 |
- |
Собственного изготовления |
|
Наконечники с манометром для воздухораздаточного шланга |
1 |
458М2 |
Бежецкий завод "Автоспецоборудование" |
|
Переговорное устройство |
1 |
- |
Покупные |
|
Переговорное устройство (громкоговоритель) |
2 |
- |
Покупные |
|
Переносной прибор для проверки рулевых управлений на автомобиле |
1 |
К-405 |
Загорский завод "Автоспецоборудование" |
|
Противопожарный щит |
1 |
- |
Собственного изготовления |
|
Самовывешиватель передней оси автомобиля |
1 |
- |
Собственного изготовления |
|
Стол |
2 |
- |
Покупной |
|
Стул |
2 |
- |
Покупной |
|
Установка местного отсоса выхлопных газов |
1 |
- |
Собственного изготовления |
|
Шкаф для инструмента и приспособлений |
1 |
Р-934 |
Гипроавтотранс, собственного изготовления |
|
Штамп-часы |
1 |
- |
Покупные |
