Подготовительные работы к ремонту

Подготовительные работы к ремонту заключают в себе следующие операции:

слив масла, топлива и жидкостей из рабочих полостей, а также предварительная очистка, осмотр и мойка оборудования. Неокрашенные поверхности должны быть покрыты консервирующей смазкой.

В масляных ваннах некоторых машин находится значительное количество масла, чтобы сохранить его для повторного использования после регенерации, а также чтобы избежать загрязнения рабочих площадок, масло надо сливать на специальной площадке, имеющей емкости для раздельного сбора.

Необходимость предварительной очистки оборудования перед отправкой в ремонт обусловливается условиями его эксплуатации. Большинство оборудования для бурения скважин и нефтегазодобычи работает под открытым небом. Кроме того, это оборудование покрыто довольно толстым слоем песка, бурового раствора и нефти. Предварительная очистка выполняется металлическими щетками, ручными или приводными скребками.

После предварительной очистки проводится внешний осмотр оборудования с целью обнаружения трещин, пробоин, изломов и Других дефектов, При необходимости производят мойку оборудования.

Оборудование или отдельные агрегаты, отправляемые в ремонт, должны быть полностью укомплектованы. Запрещается подмена пригодных для дальнейшей эксплуатации деталей изношенными или снятыми с другого оборудования. К оборудованию, направляемому в ремонт, должны быть приложены:

1) заводской паспорт, содержащий данные по эксплуатации и ремонту, с указанием вида ремонта, времени его выполнения и краткого содержания, а также сведения о деталях и сборочных единицах, заменяемых в процессе эксплуатации и ремонта, и данные об отработанном времени и объеме выполненных работ;

2) акт о техническом состоянии оборудования, а в случае аварийного выхода из строя дополнительно акт об аварии.

По результатам приемки оборудования в ремонт составляется приемо-сдаточный акт.

6

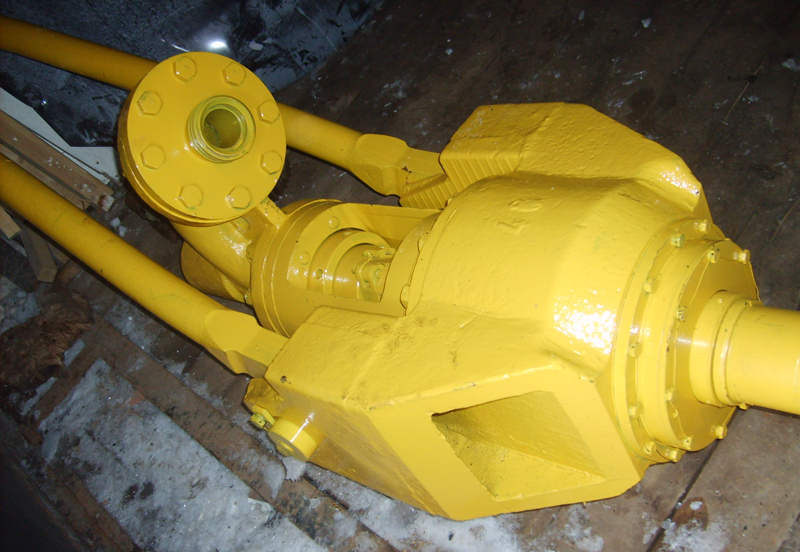

Ремонт верлюга

В ертлюг разбирают в следующей последовательности. Снимают корпус нижнего масляного сальника; вывинчивают из корпуса вертлюга четыре пробки и корончатые гайки; устанавливают вертлюг в специальное приспособление; вывинчивают зажимную гайку сальника внутренней трубы и вынимают внутреннюю трубу, сальники и пружину. Далее отвинчивают корпус верхнего масленого сальника, снимают крышку вертлюга, затем с помощью специального колпачка, ввинчиваемого в верхний конец ствола. Вынимают подъемным краном ствол из корпуса. После этого приступают к разборке ствола; отвинчивают стопор и установочную гайку основного опорного подшипника; снимают внутреннюю обойму направляющего подшипника, вспомогательный упорный шариковый подшипник, детали основной опоры; в последнюю очередь снимают внутреннюю обойму верхнего центрирующего подшипника. Затем выпресовывают нижнюю втулку корпуса вертлюга и втулки из крышки. Вынимают сальниковые уплотнения из нижнего и верхнего масляных сальников.

После разборки вертлюга все его детали промывают, контролируют в соответствии с техническими условиями на разбраковку деталей при ремонте вертлюга и составляют дефектовочную ведомость.

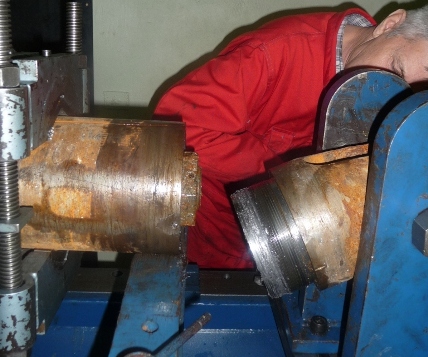

При ремонте ствола производят восстановление смятой или забитой конической резьбы, ремонт внутренней резьбы под нажимную гайку манжетного сальника, а также поверхности ствола в месте резьбы верхнего и нижнего масляных сальников. Коническую резьбу ствола восстанавливают подрезкой торца ствола и нарезанием новой резьбы.

При ремонте внутреннюю трубу желательно заменить новой. При незначительном износе поверхность внутренней трубы восстанавливают наплавкой изношенной части с последующей обработкой поверхности. Ствол, штроп и пальцы проходят ультразвуковую дефектоскопию. Эти детали не должны иметь дефектов, снижающих их прочность. На поверхности штропа в плоскости опасного сечения допускается углубление от износа до 3 мм на ширине 10 мм. Заваривание изношенной поверхности не допускается. Изношенные роликоподшипники заменяют новыми. Перед их напресовкой необходимо проверить диаметры посадочных отверстий в расточках корпуса вертлюга и крышки, а также диаметры посадочных шеек на стволе вертлюга. Фактические значения диаметров должны соответствовать размерам, указанным на чертежах. Перед посадкой на ствол подшипники нагревают в масленой ванне до температуры 80-90°С.

7

При замене основного упорного подшипника с коническими роликами и шарового подшипника необходимо проверить опорные поверхности на грибовидном фланце ствола вертлюга и плите основной опоры. Неровности и задиры должны быть зашабрены. Торцевое биение опорной поверхности ствола относительно посадной поверхности под конусную шайбу основной опоры должно быть не более 0,05 мм. Конусные ролики комплектуются по размерам. Гнезда сепаратора основной опоры зачищаются от заусенцев. Торцовое биение опорной поверхности собранной основной опоры не должно превышать 0,05 мм. Верхнюю конусную шайбу опоры перед посадкой на ствол нагревают, в масле до 80-90°С. Нижнюю втулку корпуса запрессовывают на место и пришабривают по стволу.

Выбор способа восстановления поверхностей деталей определяется:

а) характером дефекта;

б) материалом детали;

в) особенностями ее конструкции и технологии изготовления;

8

Ремонт превентора.

Универсальный превентор предназначен для повышения надежности герметизации устья скважины. Его основной рабочий элемент - мощное кольцевое упругое уплотнение, которое при открытом положении превентора позволяет проходить колонне бурильных труб, а при закрытом положении--сжимается, вследствие чего резиновое уплотнение обжимает трубу (ведущую трубу, замок) и герметизирует кольцевое пространство между бурильной и обсадной колоннами. Эластичность резинового уплотнения позволяет закрывать превентор на трубах различного диаметра, на замках и УБТ. Применение универсальных превенторов дает возможность вращать и расхаживать колонну при герметизированном кольцевом зазоре.

1 - корпус; 2 - резиновые прокладки; 3 - винты; 4 - откидные крышки; 5 - гидроцилиндр; 6 - поршень; 7 - шток; 8 - коллектор; 9 - газопровод; 10 - паропроводы; 11 - резиновые уплотнения плашек; 12 - сменные вкладыши; 13 - корпус плашки; 14 - фиксирующий винт.

В случае необходимости смены плашек на буровой требуется: привести

плашки в крайнее открытое положение; отвинтить крепление крышки к корпусу

и откинуть ее; выдвинуть частично плашку из крышки и снять ее с выступа

штока (при помощи ручного привода); заменить вкладыш или уплотнение; затем

операции повторяются в обратном порядке.

Ручной привод предназначен для закрытия плашечных превенторов при

отсутствии электроэнергии и разряжении аккумулятора, а также с целью фикса-

ции закрытого положения плашек. Он обеспечивает закрытие превентора при

давлении в скважине не более 10—15 МПа. После перемещения плашек

вручную на закрытие скважины открыть превентор вручную нельзя ввиду

одностороннего винтового направления в телескопическом устройстве. Для

открытия плашек вручную необходимо вывинтить специальную втулку, вращая

ее до упора. В дальнейшем плашки перемещаются при помощи гидроцилиндра.

9

Манжеты на плашках заменяют следующим образом:

• приводят плашки в крайнее открытое положение;

• отвинчивают винты крепления крышки к корпусу и откидывают крышку.

• частично выдвигают плашку из крышки и снимают крышку с

• выступа штокa при помощи ручного привода;

• заменяют манжету.
