2.6. Підсилення фундаменту неглибокого закладання розширенням або заглибленням його підошви.

На початку приймають варіант підсилення фундаменту за рахунок його розширення. Схема такого підсилення приводиться з врахуванням схеми фундаменту, що експлуатується (див. розділ 2.3), з добавкою до плитної частини розширення з монолітного залізобетону. В цій схемі на даному етапі конструкцію підсилення не розробляють. Визначають необхідну площу підошви фундаменту для сприйняття навантаження, що виникло на фундамент в умовах реконструкції. Цей розрахунок початково проводять без врахування ущільнення та зміцнення ґрунту під підошвою існуючого фундаменту за роки його експлуатації – як для нового будівництва. Необхідна загальна площа підошви підсиленого фундаменту під колону:

, м2

де N1ІІ – розрахункове навантаження на верхньому обрізі фундаменту, кН, що задане (див. розділ 2.4 вказівок);

R – розрахунковий опір несучого шару ґрунту, кПа, величина якого вже визначена в розділі 2.3 п.2;

d – глибина закладання, м, що прийнята в розрахунковій схемі;

ke – коефіцієнт, що враховує позацентрове навантаження (дію моменту М1ІІ) в розрахунку фундаменту визначається як (при е  b/30 приймають ke=1): , де

е = ексцентриситет, м, який визначається як е = М1ІІ / N1ІІ;

b – ширина фундаменту, м, спочатку приймають рівною ширині фундаменту, що експлуатується.

Призначення величини сторін b1 та l1 проводять відносно існуючих b та l так, щоб вони збільшувались рівномірно на , м: , м2.

Після цього проводять уточнення величини R, підставляючи в її вираз b1, м. Відповідно визначають А1І, уточнюють і величину ke. Одержавши А1ІІ приймають, як це вказано вище: b1I та l1I. Останні коригують таким чином, щоб вони були кратними 0.1 м. При цьому в їх розмірах можливі зміни, які враховують технологічні можливості виконання підсилення плитної частини фундаменту, але так, щоб розрахункова площа А1 зберігалась.

Тепер необхідно перевірити, що несучий шар визначено вірно. Ця вимога буде справедлива, коли виконується умова, що його потужність під підошвою фундаменту більше b1/2. Бажано, щоб при наявності більш слабкого ґрунту, що підстеляє несучий шар грунту, товщина несучого шару була б не менше b1. В противному разі необхідно виконати перевірку слабкого шару (див. норми).

При визначенні необхідності консольного розширення, розміри якого в плані тільки що вирахувані, виконують перевірку з умови продавлювання підсиленого фундаменту. При цьому перевірка виконується як з умови продавлювання тіла фундаменту колоною, так і на окремих його ступенях. Продавлювання колоною необхідно розглядати:

А) при монолітному фундаменті та монолітній колоні – від верхнього уступу;

Б) при монолітному чи збірному фундаменті під збірну колону – від низу колони;

В) при монолітному чи збірному фундаменті з високим підколонником – від низу підколонника.

Розрахункову схему продавлювання при цьому уточнюють також в залежності від форми та розмірів підошви фундаменту та схеми навантаження.

Для найбільш поширеного випадку – при позацентровому навантаженні та співвідношенні сторін l1/b1 2 приймають такий порядок розрахунку:

      1. Визначають продавлююче навантаження:

        1. при збірній колоні (на рівні її торцевої поверхні з врахуванням часткової передачі навантаження через бічну поверхню колони в межах її замуровування в стакані) для однієї грані призми продавлювання за спрощеною формулою , кН. Тут N1II – розрахункове навантаження для І-го граничного стану, кН, що передається на верхньому уступі, що можна спрощено визначати як N1II = 1.2Nn.1 = 1.2N1II, кН (N1II приведено вище);

 - коефіцієнт, що враховує часткову передачу N1II по бічній поверхні колони на плитну частину фундаменту: =Rbt-0.4RbtAc/N1II, причому приймають 0.85; R­bt – розрахунковий опір розтягнення бетону замонолічування стакану, кПа, що приймається з врахуванням коефіцієнтів роботи b2, b9 по табл. 1.5 СНиП 2.03.01-84; Ас = 2(bc+lc)dc – площа бічної поверхні колони, м2 (bc та lc – розміри сторін її поперечного перерізу), що заведена в стакан на глибину dc, м;

        1. при монолітній колоні (на рівні верхнього обрізу фундаменту) продавлююче зусилля розглядається тільки для найбільш навантаженої грані піраміди продавлювання: Nc1I=A0рmaxI, де pmax – максимальний крайовий тиск, кПа, на підошві фундаменту, що відповідає І-му граничному стану, від N1I, кН, та М1І, кНм, прикладених на рівні верхнього обрізу фундаменту:

,

тут А1, W1 – відповідно площа, м2 та момент опору, м3, підошви підсиленого прямокутного фундаменту: A1=b1l1; W1=b1l12/6;

А0 – частина площі підошви фундаменту, м2, що відсікається з однієї сторони її лінією призми продавлювання, бічна грань якої побудована під кутом 450. В курсовому проекті можна приймати: А0 = 0.5b1(l1 - lc - 2h0), де h0висота призми продавлювання: h0 = hfa0 (hf – висота фундаменту, а0 – величина захисного шару бетону до арматури по підошві фундаменту), що прийнята в діючому фундаменті;

        1. при високому підколоннику продавлююче навантаження визначають від поверхні уступу, на який він спирається, за схемою п. 2.6.1.2.;

      1. Перевіряють фундамент по міцності на продавлювання колоною (підколонником). Для всіх випадків повинна виконуватись умова: Nс1I Rbtbmh0, де bm=bc+h0 – середній розмір грані продавлювання, м, а розрахунковий опір бетону старої частини фундаменту, що визначається з коефіцієнтами умов роботи b2 та b3;

      2. По такій же схемі перевіряють роботу фундаменту на продавлювання від кожної ступені (якщо вони є або така необхідність має місце). В цих випадках також перевіряють розміри, що прийняті були в фундаменті раніше та вказують на те, якими вони повинні бути зараз. Якщо по розрахунку потрібна більша h0, то висота фундаменту повинна бути збільшена шляхом підведення плити (під діючий фундамент) або нарощуванням бетону у верхній частині фундаменту;

      3. Перевірку роботи фундаменту щодо нової частини, що нарощується поза межами діючого фундаменту (нової консольної частини плити), виконують умовно за спрощеною розрахунковою схемою так, щоб виконувалась умова: Nf1I kRbtbh01, де Nf1I = 0.5b(l1 - l)pmaxI, a k = 0.4 – коли поверхня бетону старого фундаменту не обробляється додатково або не з’єднується арматурою чи профільним металом;

b, l – розміри підошви старого фундаменту, b1, l1 – для нового, м;

Rbt.1 – для нової частини фундаменту;

      1. В розрахунках, що викладено вище, використовують Rbt для старої частини відповідно з раніше виконаними розрахунками або за прямими визначеннями в натурі (звичайно для бетону класу В 12.5 і вище), для замонолічування стаканної частини (для класу В 12.5) та для нової частини (клас бетону В 15 та більше) задають. Розміри ступені та інших ділянок додаткового бетонування приймають кратними 100 мм (допускається мінімально 50 мм). З врахуванням розрахунків схема прибудови нової частини може бути складною. Коли розрахункове h0 буде тільки до 50 мм, в роботу (для всього фундаменту) можна включати бетон підготовки, товщина якого під підошвою фундаменту була прийнята 100 мм, а його клас приймався В 7.5 або В 10.

Для нової частини будинку також необхідно запроектувати влаштування бетонної підготовки товщиною 100 мм (по додатково ущільненому грунту) з бетону класу В 10. Вона повинна виходити на 100 (50) мм за межі розрахункових розмірів підошви фундаменту b1, l1 в обидві сторони. В цьому випадку захисний шар бетону для арматури по підошві фундаменту приймається а0 = 35 мм. Для других елементів армування фундаменту а0 = 30 мм;

      1. Необхідна сумарна площа поперечного перерізу робочої арматури Asc по підошві нової консольної (плитної) частини фундаменту визначається в перерізі її примикання до старої частини та фундаменту за формулами:

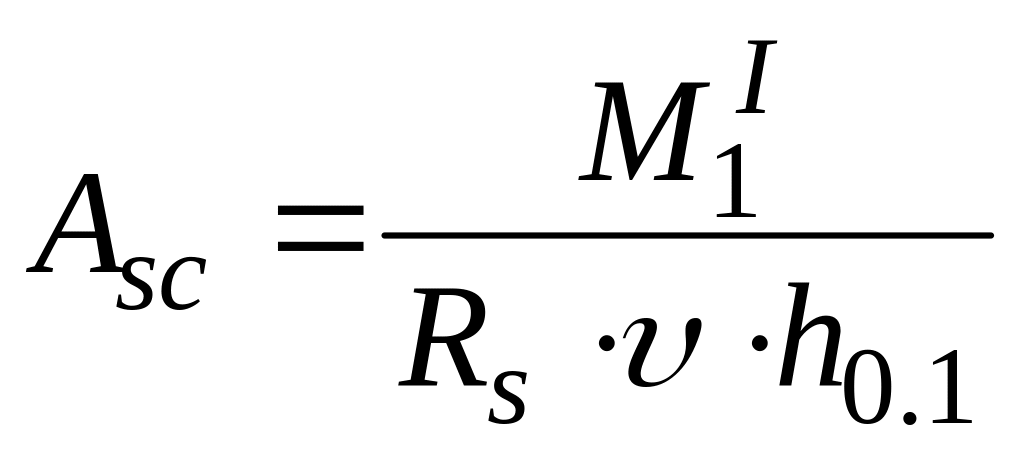

; ; де за спрощеною формулою ,

Rb, Rs – розрахунковий опір, МПа, відповідно бетону на осьовий стиск та арматури на осьовий розтяг.

Величини та визначають за вимогами на проектування залізобетонних конструкцій (див. СНиП 2.03.01-84 або “Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры”).

Таким же чином перевіряють достатність арматури в межах діючого фундаменту в перерізі, що проходить по грані колони. При недостатньому армуванні або збільшують висоту плитної частини фундаменту, або приймають рішення про заглиблення фундаменту та додатковому армуванні плитної частини.

Конструюючи фундамент, необхідно враховувати, що робоча арматура по підошві фундаменту може мати   10 мм, а крок арматури  200 мм.

В проекті розглядають можливість об’єднання нової та старої частини плити та їх додаткове армування в місці з’єднання;

      1. В пояснювальній записці необхідно виконати розрахунки фундаменту на розколювання, плитної частини на поперечне зусилля та дію зворотного моменту, поперечних перерізів підколонника, як і розрахунок фундаменту по утворенню та розвитку тріщин;

      2. Виконують перевірку напружень на підошві фундаменту за формулами:

; ;

де N1II та М1II – відповідно сумарні вертикальні навантаження, кН, та моменти, кНм, на рівні підошви підсилення фундаменту для ІІ-го граничного стану, що вирахувані за методикою, наведеною в розділі 2.3 вказівок. Питому вагу зворотної засипки при цьому призначають самостійно в межах: ІІ=17.5…18.5 кН/м3;

А1 та W1 – див. пояснення п.2.6.1., де ці величини вже визначені;

mt.1, max.1, min.1 – відповідно середнє, максимальне і мінімальне напруження на підошві підсиленого фундаменту, кПа;

R – розрахунковий опір грунту основи (несучого шару), кПа, що визначений за формулою розділу 2.3 при величині b1 та d (d1 при заглибленні підошви в підвалі нижче підлоги).

Якщо вказані умови не виконуються, то збільшують розміри фундаменту в плані або глибину його закладання та повторюють перевірки;

      1. Виконують розрахунок величини осідання основи (підсиленого фундаменту) як нового, використовуючи розміри b1, d (d1) та величину mt.1 за методикою розділу 2.3 або методикою пошарового підсумування по СниП 2.02.01-83.

Порівняти величину осідання S1 з допустимою Su по СНиП 2.02.01-83, як це зроблено для фундаменту до підсилення (Su зберігається, якщо змін в конструктивній схемі будівлі (споруди) при реконструкції не відбулося);

      1. Визначають приріст деформації основи в результаті осідання як: S = S1S та дають цьому оцінку.

Цей розділ закінчують складанням ескізу підсилення фундаменту, який використовують потім для виконання робочого креслення.

Зауваження:

  • у випадку наявності розрахункового опору несучого шару ґрунту R, визначеного за даними оцінки ґрунту під підошвою фундаменту, можливе врахування цієї величини при визначенні площі додаткового підширення фундаменту. Проте, потрібно мати на увазі, що на ділянках підширення ґрунт основи має початкові характеристики природного (не ущільненого) ґрунту;

  • при заглибленні фундаментів необхідно орієнтуватись на показники природного ґрунту основи.
