Практическая работа №2

Выполнить построение чертежа базовой конструкции женской прямой юбки на типовую фигуру в масштабе 1:4, используя расчет таблицы 2.

Исходные данные:

1) размерные параметры фигуры 170-88-96;

2) Размерные признаки

Ст = 33,2 см; Сб = 48 см; Дтк = 60,4 см; Вжт= 1,4 см;

3) прибавки Пт = 0,6 см; Пб = 1 см; Пю (Пдтк) = 0;

4) дополнительные данные ТБ = 20,5 см; Ди = Дтк ± Пю = 60,4+0 = 60,4.

Таблица 2. Расчет чертежа конструкции прямой юбки

№ п/п	Наименование конструктивного участка	Расчетная формула	Услов. обоз. участка	Вели-чина участ-ка, см
Построение сетки чертежа
1	Уровень линии низа	Ди = 60,4	ТН	60,4
2	Уровень линии бедер	19,5 ± а = 19,5+0,5+0,5	ТБ	20,5
3	Горизонтали через точки Т, Б, Н - уровни линии талии, бедер, низа
4	Ширина юбки по линии бедер	Сб + Пб = 48+1	ББ1	49
5	Ширина заднего полотнища	(Сб+Пб)/2 – 1 =(48+1)/2–1	ББ2	23,5
6	вниз и вверх вертикаль из точки Б1 до пересечения с линиями талии и низа. Точки пересечения соответственно обозначают Т1 и Н1

Продолжение таблицы 2

№ п/п	Наименование конструктивного участка	Расчетная формула	Услов. обоз. участка	Вели-чина участ-ка, см
7	Уровень талии спереди	0,5	Т1Т10	0,5
8	Уровень талии сбоку	для 1-2 полнотных гр., для 3-4 полн. гр. – 1 см	Т2Т20	0,5
Расчет и построение вытачек
	Раствор вытачки (посадка) на живот	0,5*Вжт = 0,5*1,4; При величине в 0,5÷0,7 см вместо вытачки - посадка	Т10Т11	0,7
	Суммарный раствор вытачек: вытачка или посадка на живот	1. (Сб+Пб)-(Ст+Пт)- 0,5*Вжт - (1÷2см)	ΣВ
		2.(Сб+Пб)-(Ст+Пт)-1÷2 =(48+1)-(33,2+0,6)-1,7	ΣВ	13,5
9	Положение задней вытачки	0,4*ББ2 = 0,4*26,8	ББ3	10,7
10	Положение передней вытачки	0,4*Б1Б2 =0,4*(55,5-26,8)	Б1Б4	11,5
11	Растворы вытачек:	0,4*∑в/2=0,4*13,5/2	Т2Т21	2,7
12	боковой	0,4*∑в/2=0,4*13,5/2	Т2Т22	2,7
13	задней	0,4*∑в/2=0,4*13,5/2	Т3Т31	2,7
14		0,4*∑в/2=0,4*13,5/2	Т3Т32	2,7
15	передней	0,2*∑в/2=0,2*13,5/2	Т4Т41 , Т4Т42	1,3;1,3
16	Длина задней вытачки	12÷17 см	Т3Т3/	15,0
17	Длина передней вытачки	2÷12 см	Т4Т4/	6,0

Чертеж конструкции женской прямой юбки в масштабе 1:4

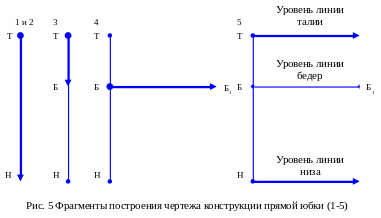

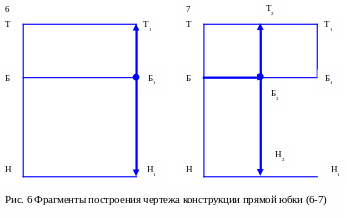

Пояснения к построению чертежа (см. рисунок 5, 6) базисной сетки прямой юбки.

1. Намечают точку Т, из которой проводят вниз вертикаль.

2. Откладывают вниз по вертикали от точки Т отрезок ТН. Ставят точку Н.

3. Откладывают вниз по вертикали от точки Т отрезок ТБ. Ставят точку Б.

4. Проводят вправо горизонталь от точки Б (уровень линии бедер). Откладывают вправо по горизонтали от точки Б отрезок ББ₁ (ширина юбки по линии бедер). Ставят точку Б₁.

5. Проводят горизонтали через точки Т и Н (уровни линии талии, низа).

6. Проводят вниз и вверх вертикаль из точки Б₁ до пересечения с линиями талии и низа. Точку пересечения вертикали с линией талии обозначают Т₁, а с линией низа – Н₁ (вертикаль ТН – линия середины заднего полотнища юбки, вертикаль Т₁Н₁ - линия середины переднего полотнища юбки)_.

7. Откладывают вправо по горизонтали от точки Б отрезок ББ₂. Проводят вниз и вверх вертикаль из точки Б₂ до пересечения с линиями талии и низа. Точку пересечения вертикали с линией талии обозначают Т₂, а с линией низа – Н_2. (Т₂Н₂ – вертикаль, определяющая положение линии бокового среза).

Горизонтали базисной сетки чертежа прямой юбки: уровень линии талии (ТТ₁), уровень линии бедер (ББ₁), уровень линии низа (НН₁). Вертикали базисной сетки чертежа прямой юбки: линия середины заднего полотнища юбки (ТН), боковая линия (Т₂Н₂), линия середины переднего полотнища юбки (Т₁Н₁).

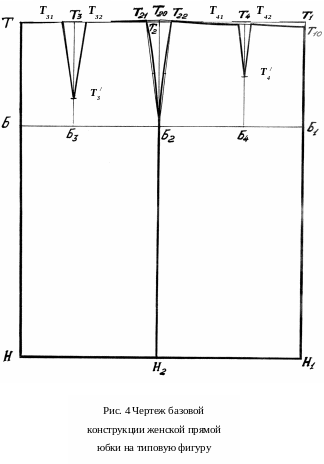

Пояснения к построению чертежа базовой основы конструкции прямой юбки (построение контурных линий см. рис. 4)

1. Откладывают вниз отрезок Т₁Т₁₀. (положение вершины средней линии переднего полотнища юбки).

2. Продолжают вверх вертикаль Т₂Н₂ и от точки Т₂ вверх откладывают отрезок Т₂Т₂₀ . (положение вершины бокового среза юбки).

3. Проводят вспомогательные линии, соединяя отрезками прямых линий точки Т₁₀ и Т₂₀, Т₂₀ и Т.

4. Откладывают вправо по горизонтали от точки Б отрезок ББ₃. Проводят вверх вертикаль из точки Б₃ до пересечения с линией ТТ₂₀. Точку пересечения вертикали с линией ТТ₂₀ обозначают Т₃ (Б₃Т₃ - положение линии задней вытачки).

5. Откладывают влево по горизонтали от точки Б₁ отрезок Б₁Б₄. Проводят вверх вертикаль из точки Б₄ до пересечения с линией Т₁₀Т₂₀.

6. Точку пересечения вертикали с линией Т₁₀Т₂₀ обозначают Т₄ (Б₄Т₄ - положение линии передней вытачки).

7. Откладывают влево на вспомогательной линии Т₂₀Т отрезок Т_{2 0}Т₂₁ (раствор вытачки в боковом шве заднего полотнища юбки).

8. Откладывают вправо на вспомогательной линии Т₂₀Т₁₀ отрезок Т₂₀Т₂₂ (раствор вытачки в боковом шве переднего полотнища юбки).

9. Проводят вспомогательные линии, соединяя отрезками прямых линий точки Т₂₁ и Т₂₂ с точкой Б₂.

10. Окончательную линию бокового среза заднего полотнища юбки (Т₂₁Б₂Н₂) оформляют выпуклой кривой на участке Т₂₁Б₂ с небольшим прогибом (0,3 - 0,8 см), а от точки Б₂ до точки Н₂ – прямой линией. Прямая линия НН₂ – линия низа заднего полотнища юбки.

11. Окончательную линию бокового среза переднего полотнища юбки (Т₂₂Б₂Н₂) оформляют выпуклой кривой на участке Т₂₂Б₂ с таким же прогибом, как на участке Т₂₁Б₂ а от точки Б₂ до точки Н₂–прямой линией. Прямая линия Н₂Н₁ – линия низа переднего полотнища юбки.

12. Откладывают влево и вправо на вспомогательной линии Т₂₀Т от точки Т₃ отрезок Т₃ Т₃₁ = Т₃Т₃₂. (Т₃₁Т₃₂ - раствор задней вытачки).

12. Откладывают вниз на вертикали Т₃Б₃ отрезок Т₃Т₃^/. (Т₃Т₃^/ - длина задней вытачки). Соединяют точки Т₃₁ и Т₃₂ с точкой Т₃^/ отрезками прямой (Т₃₁Т₃^/ = Т₃₂Т₃^/ - левая и правая стороны задней вытачки).

13. Откладывают влево и вправо на вспомогательной линии Т₂₀Т₁₀ от точки Т₄ отрезок Т₄Т₄₁ = Т₄Т₄₂ (Т₄₁Т₄₂ - раствор передней вытачки).

14. Откладывают вниз на вертикали Т₄Б₄ отрезок Т₄Т₄^/. (длина передней вытачки). Соединяют точки Т₄₁ и Т₄₂ с точкой Т₄^/ отрезками прямой (Т₄₁Т₄^/ = Т₄₂Т₄^/ - левая и правая стороны передней вытачки).

15. Оформляют окончательную линию талии заднего полотнища юбки плавной вогнутой кривой на участках ТТ₃₁ и Т₃₂Т₂₁ так, чтобы после оформления углы в конструкции: НТТ₃₁, ТТ₃₁Т₃^/, Т₃^/Т₃₂Т₂₁, Т₃₂Т₂₁Б₂ были близки к прямым (90⁰).

16. Оформляют окончательную линию талии переднего полотнища юбки плавной вогнутой кривой на участках Т₁₀ Т₄₂ и Т₄₁Т₂₂ так, чтобы после оформления углы в конструкции: Н₁Т₁₀ Т₄₂, Т₁₀ Т₄₂Т₄^/, Т₄^/Т₄₁Т₂₂, Т₄₁Т₂₂Б₂ были близки к прямым (90⁰).

После построения чертежа уравнивают стороны вытачек по большей стороне. Оформляют линию талии с небольшим прогибом по участкам конструкции, верхнюю часть бокового среза оформляют выпуклой кривой с прогибом по центру 0,2 – 0,8 см.

Если линия талии в юбке занижена, то на чертеже юбки проводится новая линия талии, параллельно первичной линии, но ниже ее. В чертеже юбки со шлицей сзади при построении на чертеже заднего полотнища прямой юбки предусматривается припуск на шлицу к ширине детали, равный 5-8 см. (см. рис. 8, 9). Высота шлицы определяется по модели.
