Рабочие процессы двухтактного карбюраторного двигателя

На тракторах в качестве пускового устройства дизеля применяют карбюраторные двигатели - небольшие по размерам и мощности двигатели внутреннего сгорания, работающие на бензине.

Устройство этих двигателей несколько отличается от устройства четырехтактных. У двухтактного двигателя отсутствуют клапаны, закрывающие каналы, по которым в цилиндр поступает свежий заряд и происходит выпуск отработавших газов. Роль клапанов выполняет пор­шень 7 (рис.4, а), который в нужные моменты открывает и закрывает окна, соединенные с каналами, продувочное окно 1, выпускное окно 3 и впускное окно 5. Кроме того, картер двигателя сделан герметичным и образует криво­шипную камеру 6, где располагается коленчатый вал.

Все процессы в таких двигателях происходят за один оборот колончатого вала, т. е. за два такта, поэтому они м носят название двухтактных.

Сжатие - первый такт. При движении поршня вверх он перекрывает продувочное 1 и выпускное 3 окна и сжи­мает ранее поступившую в цилиндр топливовоздушную смесь. Одновременно с этим в кривошипной камере 6 создается разрежение, и в нее через открывшееся впуск­ное окно 5 поступает свежий заряд топливовоздушной смеси, приготовленной в карбюраторе 4.

Рабочий ход, выпуск и впуск - второй такт. Когда поршень, идущий вверх, не доходит до в.м.т. на 25...27° (по углу поворота коленчатого вала), в свече 2 про­скакивает искра, которая воспламеняет топливо. Горение топлива продолжается до прихода поршня в в.м.т. Пос­ле этого нагретые газы, расширяясь, толкают поршень вниз и тем самым совершают рабочий ход (см. рис.4, б). Топливовоздушная смесь, находящаяся в это время в кривошипной камере 6, сжимается.

В конце рабочего хода поршень вначале открывает выпускное окно 3, через которое выходят отработавшие газы, затем продувочное окно 1 (рис.4, в), через которое из кривошипной камеры в цилиндр поступает свежий заряд топливовоздушной смеси. В дальнейшем все эти процессы повторяются в такой же последовательности.

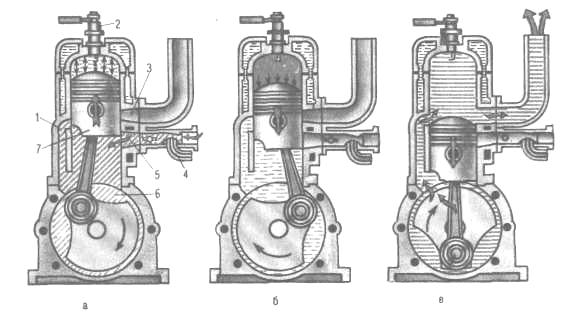

Рис.4 - Схема рабочего процесса двухтактного карбюраторного дви­гателя:

а - сжатие; б - рабочий ход; в - выпуск и продувка; 1 - продувочное окно; 2 - свеча; 3 - выпускное окно; 4 - карбюратор; 5 - впускное окно; 6 - кри­вошипная камера; 7 - поршень.

Достоинства двухтактного двигателя заключаются в следующем. Так как рабочий ход при двухтактном про­цессе происходит за каждый оборот коленчатого вала, мощность двухтактного двигателя на 60...70% превыша­ет мощность четырехтактного двигателя, имеющего такие же размеры и частоту вращения коленчатого вала. Уст­ройство двигателя и его эксплуатация более простые. Недостаток двухтактного двигателя - повышенный расход топлива и масла за счет потери топливовоздуш­ной смеси при продувке цилиндра.

Работа многоцилиндрового двигателя

Из описания работы четырехтактного двигателя выте­кает, что коленчатый вал в двигателе с одним цилиндром равномерно вращаться не может, так как только при одном такте из четырех - рабочем ходе - он вращается С ускорением, а при остальных трех - с замедлением. Чтобы выровнять работу двигателя, на конце коленчато­го вала установлен маховик. Кроме того, для получения большей мощности двигателя повышают частоту враще­ния коленчатого вала, отчего он вращается равномер­нее. Увеличение количества цилиндров в двигателе также способствует более равномерному вращению коленчатого мала и повышению мощности двигателя.

Многоцилиндровые двигатели изготавливают так, чтобы при движении одних поршней вниз другие в это время перемещались вверх.

Например, у четырехцилиндрового двигателя колена вала расположены так, что когда поршни в первом и четвертом цилиндрах движутся вниз, во втором и треть­ем - вверх, т. е. поршни перемещаются попарно.

Если учесть, что при движении в одну сторону в каж­дом из цилиндров происходит свой, отличный от другого рабочий процесс, то нетрудно увидеть, что при этом будет обеспечено последовательное воздействие сил рас­ширяющихся газов на шейки коленчатого вала.

Рассмотрим этот процесс при помощи таблицы.

Полуобороты коленчатого вала

Цилиндры

I

II

III

IV

Первый

Второй

Третий

Четвертый

Рабочий ход

Выпуск

Впуск

Сжатие

Выпуск

Впуск

Сжатие

Рабочий ход

Сжатие

Рабочий ход

Выпуск

Впуск

Впуск

Сжатие

Рабочий ход

Выпуск

Из таблицы видно, что при первом полуобороте коленчатого вала рабочий ход происходит в первом цилиндре двигателя, при втором полуобороте - в третьем, при третьем - в четвертом и при четвертом - во втором.

Написав номера цилиндров в порядке протекания одинаковых процессов (например, Рабочий ход), получим так называемый порядок работы цилиндров двигателя 1—3—4—2.
