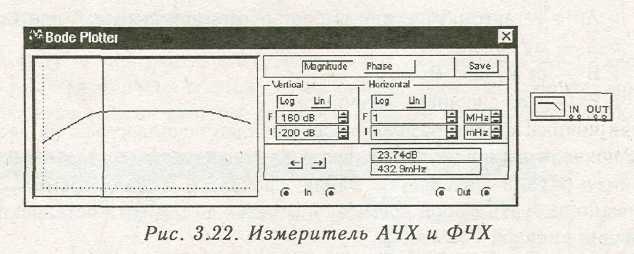

Bode Plotter — измеритель ачх и фчх
Правые клеммы заземляются, левые подключаются ко входу и выходу схем: Ко входу схемы должен быть подключен источник переменного напряжен» При смене диапазона измеряемых частот надо выключить питание схемы, ал том снова его включить для получения новой характеристики. Настройка измерителя АЧХ и ФЧХ производится:
Magnitude, Phase — кнопки выбора измерения АЧХ или ФЧХ;
Save — записать результаты измерения в файл: Bode Data -*.BOD;
Vertical — настройка вертикальной шкалы;
Horizontal — настройка горизонтальной шкалы;
Log, Lin — кнопки выбора характеристики шкал: логарифмической и линейной;
F, I — настройка пределов измерения коэффициента передачи частоты: максимального (F) и минимального (I).
Слева на экране расположена вертикальная линия, которую можно перемещать курсором или кнопками измерителя <- и —>. Значения частоты и коэффициента передачи или фазы отражаются в окнах в нижней правой части измерителя.
Применение Bode Plotter менее удобно, чем AC Frequency Analysis.
