Меню Windows

1. Arrange (Ctrl + W) — упорядочивание информации в рабочем поле EWB. При этом исправляются искажения изображений компонентов и соединитель­ных проводников.

2. Circuit — вывод схемы на передний план.

3. Description (Ctrl + D) — вывод описания схемы или окна для его подго­товки.

Меню Help

Меню Help сделано стандартным для Windows.

Элементы схемы и измерительные приборы

При выделении элемента и обращении к опции меню Circuit - Component Properties... или при двойном щелчке на элементе вызывается окно диалога Component Properties. Диалоговое окно имеет следующие закладки:

Label — предназначено для установки индивидуальных обозначений и ярлыков для элементов.

При установке обозначения элемента (Reference ID) следу­ет помнить, что наименование элемента жестко зашито в программе. Поэтому вы можете:

• изменить номер элемента;

• заменить обозначение элемента ярлыком. Например, запретить использование Reference ID и разрешить использовать Label в закладке Display (вме­сто принятого в EWB для ламп обозначения V применить обозначение Л);

• Value или Models — величина элемента или окно выбора модели с возможностью редактировать ее наименование и параметры;

• Fault — повреждение. Применяется в учебных целях для моделирования неисправностей элемента (с выбором вывода, на котором

устанавливаются различные неисправности). В любительской практике

не использу­ется — должна быть включена опция None;

►Display — по умолчанию включена опция Use Schematic Options global

setting (применять установки Schematic Options). Если эту опцию

отключить, то можно устанавливать только для этого элемента

использование Show labels, Show values, Show reference ID;

• Analysis Setup — установки для проведения анализа схемы или ввод

дополнительных параметров элемента;

• Node — установка параметров, цвета и наименований для узлов и

проводников;

• Label, Fault, Display одинаковы для всех компонентов и дальше

рассматриваться не будут. Node, Analysis Setup, Value или Models

будут рас­смотрены при описании отдельных элементов.

Sources — источники

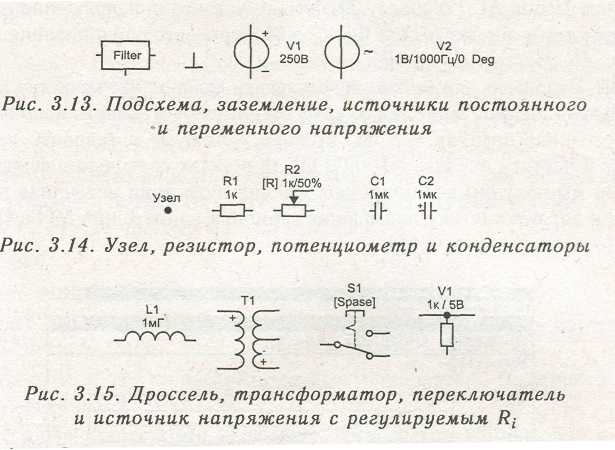

Ground — «земля». Подключение к «земле» соответствующих элементов схемы обязательно.

Battery и AC Voltage Source — источники постоянного и переменного напряжения.

Basic

Connector — узел соединения. Как элемент применяется:

• для обозначения внешних выводов схемы;

• для удобства подключения проводника в определенную точку схемы (например, когда надо соединить между собой два проводника).

При двойном щелчке на узле появляется окно диалога. В закладке Node в опции Node ID можно установить любой номер для узла. Опция Display node label дублиру­ет закладку Display. В Set Node Color можно установить цвет всех проводников, под­ходящих к этому узлу. Для изменения цвета только одного проводника надо два раза щелкнуть на нем и в закладках Schematic Options или Node выбрать нужный цвет.

Use as Testpoint определяет, является ли узел тестируемым.

Use Initial Conditions определяет напряжение, которое надо использовать как начальное условие для анализов: Transient Analysis (IC-микросхемы) и DC Operating Point (в случае проблем со сходимостью).

Resistor

В закладке Value окна диалога можно выставить величину резистора в раз­мерностях: Ом, кОм, МОм.

Величина резистора устанавливается при температуре, указанной в Analysis Setup (по умолчанию 27 °С):

• Use global temperature включено, температура установлена в Analysis Options /Global /TEMP;

• Use global temperature выключено, температура устанавливается для этого резистора индивидуально в опции Temperature.

В закладке Value устанавливаются First order temperature coefficient (TCI) и Second order temperature coefficient (TC2):

► TC1 — линейный температурный коэффициент сопротивления;

►ТС2 — квадратичный температурный коэффициент сопротивления. Программа рассчитывает действующее сопротивление R по формуле:

R = R₀-[1 + TC1 (T- Т_а) + ТС2  (Т - Т₀)²],

где R_o — номинальное сопротивление резистора;

Т_о — номинальная температура (по умолчанию 27 °С);

Т — текущее значение температуры.
