Задание 8

Спроектировать горизонтальный цилиндрический редуктор с прямыми зубьями привода горизонтального шнекового транспортера (рис. 8) по исходным данным, приведенным в табл. 8, где Т – момент на шнеке, Н∙м, n – частота вращения шнека, об/мин.

Привод состоит из электродвигателя – 1, клиноременной передачи – 3, редуктора – 2, муфты – 4, шнека – 5.

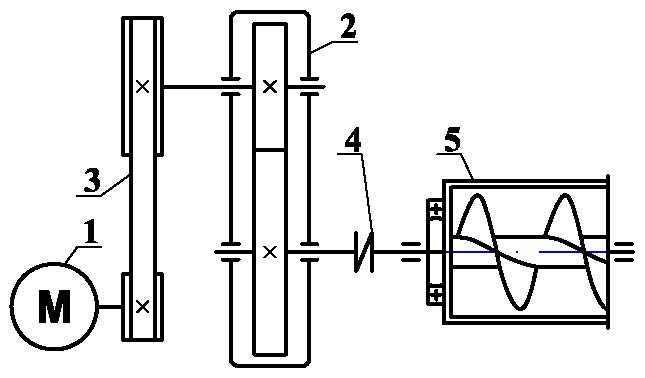

Рис. 8

Таблица 8

Исходные данные	Варианты
Исходные данные	1	2	3	4	5	6	7	8	9	10
Т, Н∙м	550	500	600	550	450	500	600	450	600	600
n об/мин	100	115	90	110	120	105	95	115	100	100

Задание 9

Спроектировать горизонтальный конический редуктор с прямыми зубьями привода цепного транспортера (рис. 9) по исходным данным, приведенным в табл. 9, где Т – момент на рабочем органе машины, Н∙м, n – частота вращения рабочего органа, об/мин.

Привод состоит из электродвигателя – 1, ременной передачи – 3, редуктора – 2, муфт – 4, звездочки тяговой цепи – 5.

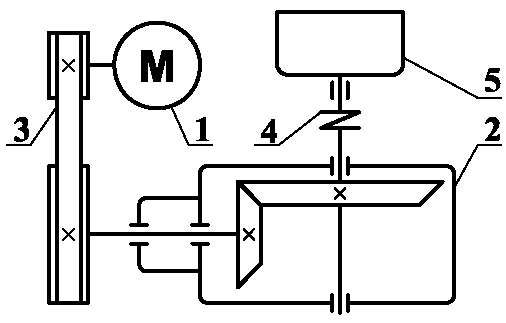

Рис. 9

Таблица 9

Исходные данные	Варианты
Исходные данные	1	2	3	4	5	6	7	8	9	10
Т, Н∙м	135	165	160	145	160	150	170	165	155	140
n об/мин	300	360	320	310	345	350	330	318	342	310

Задание 10

Спроектировать горизонтальный цилиндрический редуктор с прямыми зубьями для привода намотки кабеля на катушку (рис. 10) по исходным данным, приведенным в табл. 10, где F_t – усилие тяжения кабеля, Н; V – окружная скорость на катушке, м/с.

Привод состоит из электродвигателя – 1, клиноременной передачи – 3, муфт – 4, редуктора – 2, катушки – 5.

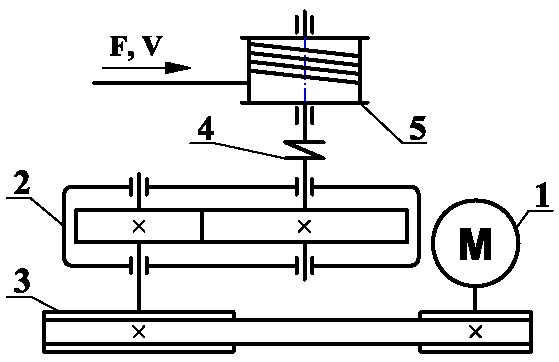

Рис. 10

Таблица 10

Исходные данные	Варианты
Исходные данные	1	2	3	4	5	6	7	8	9	10
F_t, Н	6000	5500	6200	5000	4500	7400	6300	7600	8500	6500
V, м/с	0,3	0,5	0,45	0,4	0,5	0,35	0,3	0,4	0,35	0,5
D, мм	225	380	340	330	390	270	230	335	280	400
