Технические задания на выполнение курсовой работы Задание 1

Спроектировать горизонтальный цилиндрический редуктор с прямыми зубьями для привода волочильного барабана (рис. 1), обеспечивающего требуемый калибр стальной, латунной и алюминиевой проволоки по исходным данным, приведенным в табл. 1, где F_t – усилие тяжения проволоки, Н; V – скорость протяжки провода, м/с; D – диаметр барабана, мм.

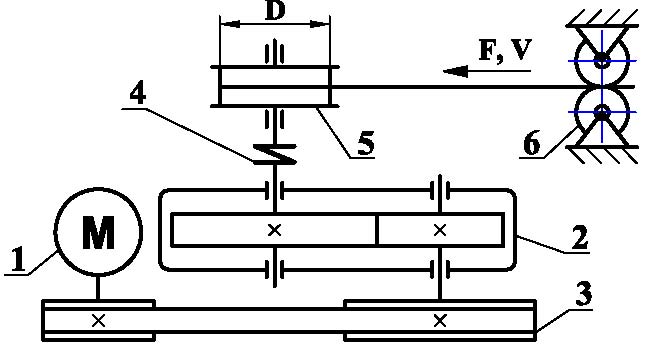

Привод состоит из электродвигателя – 1, клиноременной передачи, – 3, муфты – 4, редуктора – 2, роликов – 5, барабана – 6.

Рис. 1

Таблица 1

Исходные данные	Варианты
	1	2	3	4	5	6	7	8	9	10
Ft, Н	10 000	8000	6000	5000	4500	5000	7500	8000	8500	6500
V, м/с	0,6	0,7	0,6	0,5	0,4	0,5	0,6	0,7	0,7	0,65
D, мм	480	530	450	375	320	430	550	525	540	490

Задание 2

Спроектировать горизонтальный цилиндрический редуктор с косыми зубьями привода ленточного конвейера (рис. 2) по исходным данным, приведенным в табл. 2, где F_t – окружное усилие, Н; V – скорость движения ленты, м/с; D – диаметр барабана, мм.

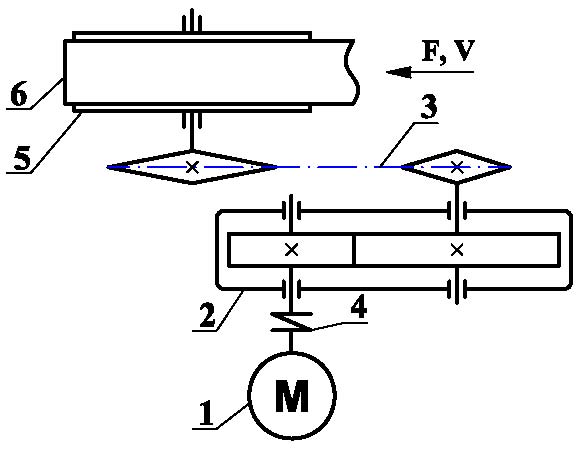

Привод состоит из электродвигателя – 1, открытой цепной передачи – 3, муфты – 4, редуктора – 2, ленты конвейера – 6, барабана конвейера – 5.

Рис. 2

Таблица 2

Исходные данные	Варианты
	1	2	3	4	5	6	7	8	9	10
Ft, Н	7000	8000	6500	5000	7500	9000	8500	7500	8000	6500
V, м/с	0,3	0,45	0,35	0,4	0,5	0,45	0,3	0,35	0,3	0,4
D, мм	230	340	270	300	400	350	235	280	250	310

Задание 3

Спроектировать горизонтальный конический редуктор с прямыми зубьями привода конвейера сборки радиоаппаратуры (рис. 3) по исходным данным, приведенным в табл. 3, где F_t – окружное усилие, Н; V – скорость движения ленты, м/с; D – диаметр барабана, мм.

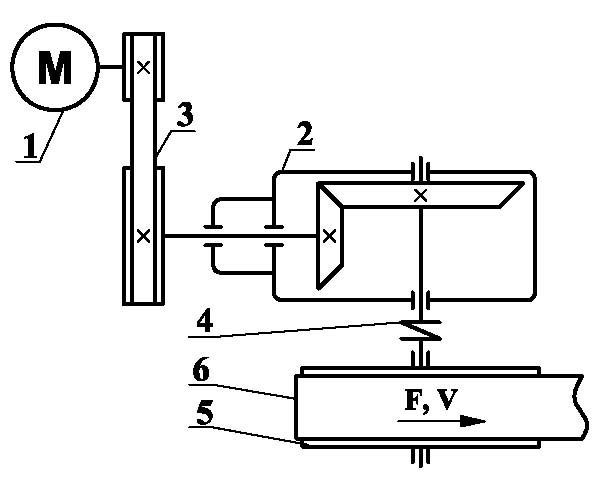

Привод состоит из электродвигателя – 1, клиноременной передачи – 3, муфты – 4, редуктора – 2, ленты конвейера – 6, барабана конвейера – 5.

Рис. 3

Таблица 3

Исходные данные	Варианты
	1	2	3	4	5	6	7	8	9	10
Ft, Н	6000	5000	7000	6000	7500	6500	7500	8000	6000	6500
V, м/с	0,5	0,35	0,3	0,6	0,45	0,35	0,4	0,5	0,6	0,5
D, мм	375	270	230	450	340	280	300	375	455	380
