3.3.3. Групповая оценка
Рассмотренный метод оценки вероятности нарушения ЭМС можно распространить на случай воздействия на i-й рецептор НЭМП, создаваемых группой из N источников помех. В этом случае возможно последовательное рассмотрение ситуаций, соответствующих воздействию каждого из всевозможных ИП по одному, воздействию всевозможных сочетаний из двух ИП и т. д. При сделанных допущениях вероятность нарушения ЭМС при воздействии всевозможных сочетаний из и ИП
где
—
вероятность μn-го состояния ЭМО, созданной
различными сочетаниями n ИП для i-гo
РП;
— вероятность нарушения ЭМС при
условии осуществления μn -го состояния.
Искомая вероятность нарушения ЭМС находится суммированием вероятностей нарушения для всех ситуаций:
В некоторых практических случаях,
например для оценки степени ожидаемого
влияния наземных РЭС со сканирующими
антеннами на аппаратуру, находящуюся
на подвижном объекте, целесообразно
определить зоны равной вероятности
нарушения ЭМС. Этот метод заключается
в следующем. На карту района размещения
РЭС, над которым находится объект,
наносится координатная сетка, точкам
пересечения координат присваиваются
соответственно обозначения
.
Считается, что объект может находиться
над любой из этих точек, причем значения
вероятности; нарушения ЭМС будут также
отличаться друг от друга. Зоны равной
вероятности ограничены кривыми,
соответствующими различным постоянным
значениям
.
Рассмотрим один из способов построения
этих зон. Пусть имеется группа из N
источников помех, антенны которых
сканируют в верхней полусфере. Допустим
для простоты, что значения частот помех
совпадают с каналом приема рецептора
и все средства работают одновременно.
Тогда вероятность нарушения ЭМС
определяется только пространственными
совпадениями и энергетическими
факторами. Для нахождения вероятностей
нарушения ЭМС. в каждой точке пересечения
координат
,
над которой находится -рецептор,
определяют уровни помех на его входе
от каждого: ИП из N; далее их сравнивают
с допустимыми, например по критерию
Используя эти отношения, определяют
общее число ИП, уровень которых в
рассматриваемой точке выше допустимого
(n), причем, когда используется двухуровневая
аппроксимация диаграмм направленности
антенн ИП, число n включает
ИП, воздействующих на РП главным лепестком
диаграмм направленности антенн, и
ИП,
воздействующих боковыми лепестками.
Пусть для определенности диаграмма направленности антенны РП i-го РЭС ненаправленная. В этом случае вероятность пространственного совпадения направлений излучения и приема при облучении рецептора главным лепестком ИП
Данная вероятность довольно мала, поэтому целесообразно рассматривать вероятность облучения рецептора ровно одним ИП из :
;
ровно ρ ИП из :
;
ровно ИП из :
,
.
С учетом временных и энергетических
соотношений определяют вероятность
нарушения функционирования рецептора
при действии помех, созданных одним
ИП, двумя, тремя и т. д.
.
Затем находят вероятность нарушения
ЭМС РП i-гo РЭС одним средством из
для случая, когда РЭС облучается главными
лепестками диаграммы направленности
антенны ИП:
;
ρ средствами из :
и, наконец, средствами из :
Вероятность нарушения ЭМС РП i-гo РЭС, находящегося в составе группы РЭС, когда РП облучается главными лепестками диаграммы направленности антенны ИП:
Вероятность нарушения ЭМС РП i-гo РЭС с учетом облучения его главными и боковыми лепестками диаграммы направленности антенны ИП
где
—
вероятность нарушения ЭМС рецептора
сигналами ИП, воздействующими по боковым
лепесткам.
После определения
,
соединив точки равной вероятности,
получим зоны, внутри которых вероятность
нарушения ЭМС РЭС излучениями ИП не
больше, чем на их границе. Данные кривые

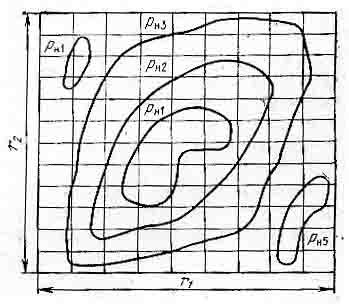

наносятся на карту района (рис. 3.3).
Рис. 3.3. Кривые равной вероятности, внутри которых вероятность не больше, чем на их границе
