Ход выполнения работы
1 Выполнить анализ предметной области (объекта моделирования) (особое внимание уделить полноте описания, выделению терминов, составлению глоссария и анализу ролей участников бизнес - деятельности).
Рисунок 2 – Детализирующая SADT-диаграмма первого уровня
2 Разработать сценарий развития предметной области (объекта моделирования) (особое внимание уделить использованию выделенных терминов и деятельности по ролям участников бизнес - деятельности).
3 Выполнить документирование бизнес - процессов (на основе SADT) (контекстная и детализирующая диаграммы и их описание).
Требования к содержанию работы
Название работы.
Цель работы.
Формулировка индивидуального задания (по согласованию с преподавателем).
Анализ предметной области сценарий развития предметной области
Выполнить документирование бизнес - процессов (на основе SADT).
Выводы по работе.
Вопросы для контроля и самостоятельной работы
Тенденции развития современного производства.
Цель и задачи разработки ИСАПР.
Схема существующей технологии автоматизированного проектирования.
Структура и принципы организации систем конструкторско-технологической подготовки производства.
Принципиальная схема построения сквозного автоматизированного проектирования и производства на основе ИСАПР.
Жизненный цикл разработки объектно-ориентированного программного обеспечения.
Фазы и итерации процесса проектирования.
Для чего используется SADT технология, что является узлами и связями диаграммы?
3 Лабораторная работа №2 Формализация требований к программной системе с использованием Диаграммы прецедентов (Use сase diagram)
Цель работы: научиться анализировать и формализовать требования заказчика с использованием UML, выполнять планирование работ и составлять техническое задание на создание программного продукта.
Теоретические сведения
Разработка диаграммы прецедентов использования
Для определения требований к ПП в рамках унифицированного процесса (Unified Process - UP) используются прецеденты, описывающие предметную область. Все выявленные при анализе требования делят на функциональные и нефункциональные.
Предметная область выбирается и рассматривается в соответствии с индивидуальным заданием на проектирование. Дополнительные требования к ПП могут быть получены в результате анализа литературных источников и существующих программных продуктов. С их помощью становится возможной детализация функциональных требований к наиболее важным элементам программной системы. Сначала обязательно в текстовой форме описываются только прецеденты, которые планируются к реализации в проекте ПП. Пример диаграммы прецедентов для системы «Банкомат» приведен на рисунке 3.

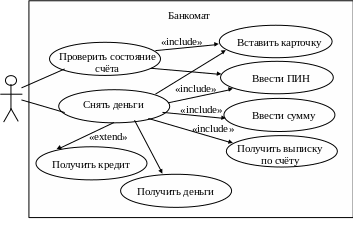

Рисунок 3 – Диаграмма прецедентов использования для системы
«Банкомат»
Формализованное описание прецедентов приведено в таблице 9. Описания прецедентов, приведенные в виде таблиц, должны соответствовать текстовым описаниям и диаграммам.
Таблица 9 – Формализованное описание прецедента использования программной системы (указывается наименование прецедента)
Основной исполнитель – …… |
Заинтересованные лица (актеры) и их требования: ….. |
Предусловия: ….. |
Результаты (постусловия): …… |
Основной успешный сценарий (или основной процесс): ….. |
Расширения (или альтернативные потоки) ..… |
Специальные требования: ….. |
Частота использования – ….. |
Регистрация событий и обработки ошибок – ……. |
Р
В подразделе рассматриваются условия работы объекта автоматизации и требования к ПП.
Техническое задание разрабатывается согласно ГОСТ 19.201-78 [5].
Во введении к техническому заданию указывается наименование и краткая характеристика области применения разрабатываемого программного обеспечения и объекта, для которого оно используется.
В разделе «Основание для разработки» указываются:
документы, на основании которых ведется разработка;
организация, утвердившая эти документы, и дата их утверждения;
наименование и/или условное обозначение темы разработки.
В разделе «Назначение разработки» должно быть указано функциональное и эксплуатационное назначение разрабатываемого программного обеспечения.
Раздел «Требования к программе или программному изделию» должен содержать рассматриваемые ниже следующие подразделы.
В подразделе «Требования к функциональным характеристикам» должны быть указаны требования к составу выполняемых функций, организации входных и выходных данных, временным и другим количественным характеристикам и т.п.
В подразделе «Требования к надежности» должны быть указаны требования к обеспечению надежного функционирования (обеспечение устойчивости, контроль входной и выходной информации, время восстановления после отказа и т.п.).
В подразделе «Условия эксплуатации» должны быть указаны условия эксплуатации (температура окружающего воздуха, относительная влажность и т.п.), при которых должны обеспечиваться заданные характеристики, а также вид обслуживания, необходимое количество и квалификация персонала.
В подразделе «Требования к составу и параметрам технических средств» перечисляется необходимый состав технических средств с указанием их основных технических характеристик.
В подразделе «Требования к информационной и программной совместимости» должны быть указаны требования к информационным структурам на входе и выходе, а также методам решения, исходным кодам, языкам программирования и программным средствам, используемым программой. При необходимости должна обеспечиваться защита информации и программ.
В разделе «Требования к программной документации» технического задания должен быть указан предварительный состав программной документации и, при необходимости, специальные требования к ней.
В разделе «Технико-экономические показатели» должны быть указаны: ориентировочная экономическая эффективность, предполагаемая годовая потребность, экономические преимущества разработки по сравнению с лучшими отечественными и зарубежными образцами или аналогами.
В разделе «Стадии и этапы разработки» устанавливают необходимые стадии разработки, этапы и содержание работ (перечень программных документов, которые должны быть разработаны, согласованы и утверждены), а также, как правило, сроки разработки и определяют исполнителей.
В разделе «Порядок контроля и приемки» должны быть указаны виды испытаний и общие требования к приемке работы.
В приложениях к техническому заданию, при необходимости, приводят:
перечень научно-исследовательских и других работ, обосновывающих разработку;
схемы алгоритмов, таблицы, описания, обоснования, расчеты и другие документы, которые могут быть использованы при разработке;
другие источники разработки.
Особое внимание необходимо уделить разработке количественных критериев для контроля качества выполненной при проектировании ПП работы. Критерии качества разрабатываются для каждого функционального требования.
В тексте с характеристикой требований и выполняемых работ обязательно должны быть ключевые слова (термины) из разработанного ранее глоссария предметной области.
