3.5 Конструкторско-технологическая часть

№ п/п

Наименование размерных признаков

Обозначение размерных признаков

Размеры

170-88-96

1

Рост

Т1

170

2

Высота линии талии

Т7

101

3

Высота остисто-подвздошной передней точки

Т8

93

4

Высота коленной точки

Т9

47,3

5

Высота подъягодичной складки

Т12

74,1

6

Обхват шеи

Т13

35

7

Обхват груди первый

Т14

88

8

Обхват груди второй

Т15

90,3

9

Обхват груди третий

Т16

88

10

Обхват груди четвертый

Т17

75

11

Обхват талии

Т18

63

12

Обхват бедер

Т19

96

13

Обхват бедра

Т21

53

14

Обхват колена

Т22

34

15

Расстояние от линии талии до пола сбоку

Т25

105,3

16

Расстояние от линии талии до пола спереди

Т26

104

17

Длина ноги по внутренней поверхности

Т27

80

18

Обхват плеча

Т28

24

19

Обхват запястья

Т29

17

20

Ширина плечевого ската

Т31

13

21

Длина руки до линии локтя

Т32

39

22

Длина руки до линии обхвата запястья

Т33

60

23

Высота проймы спереди

Т34

243

24

Высота груди

Т35

33

25

Длина талии спереди

Т36

47

26

Дуга через высшую точку плеч, сустава

Т38

30

27

Высота проймы сзади

Т39

17

28

Длина спины до талии с учетом выступа лопаток

Т40

36

29

Высота плеча косая

Т41

40

30

Дуга верхней части туловища через точку основания шеи

Т44

85

31

Ширина груди

Т45

36

32

Расстояние между центрами груди

Т46

18

33

Ширина спины

Т47

34

34

Обхват подъема стопы

Т51

32

35

Переднезадний диаметр руки

Т57

10

36

Глубина талии

Т79

5,5

Отрезок

Вид одежды

Жилетка

11-21

0,38

11-31

1,41

11-41

1,66

31-33

0.3

33-35

1,1

35-37

1,4

37-47

0,22

33-13

1,41

35-15

1,49

33-331

4,0

35-351

4,0

31-32

0,5

47-46

0,7

46-36

0,15

36-372

0,7

371'-361

0,85

36-16

1,35

41-51

0,19

31-37

6,05

п/п

Наименование отрезка

Отрезок

Расчетная формула

Величина отрезка на чертеже

Платье

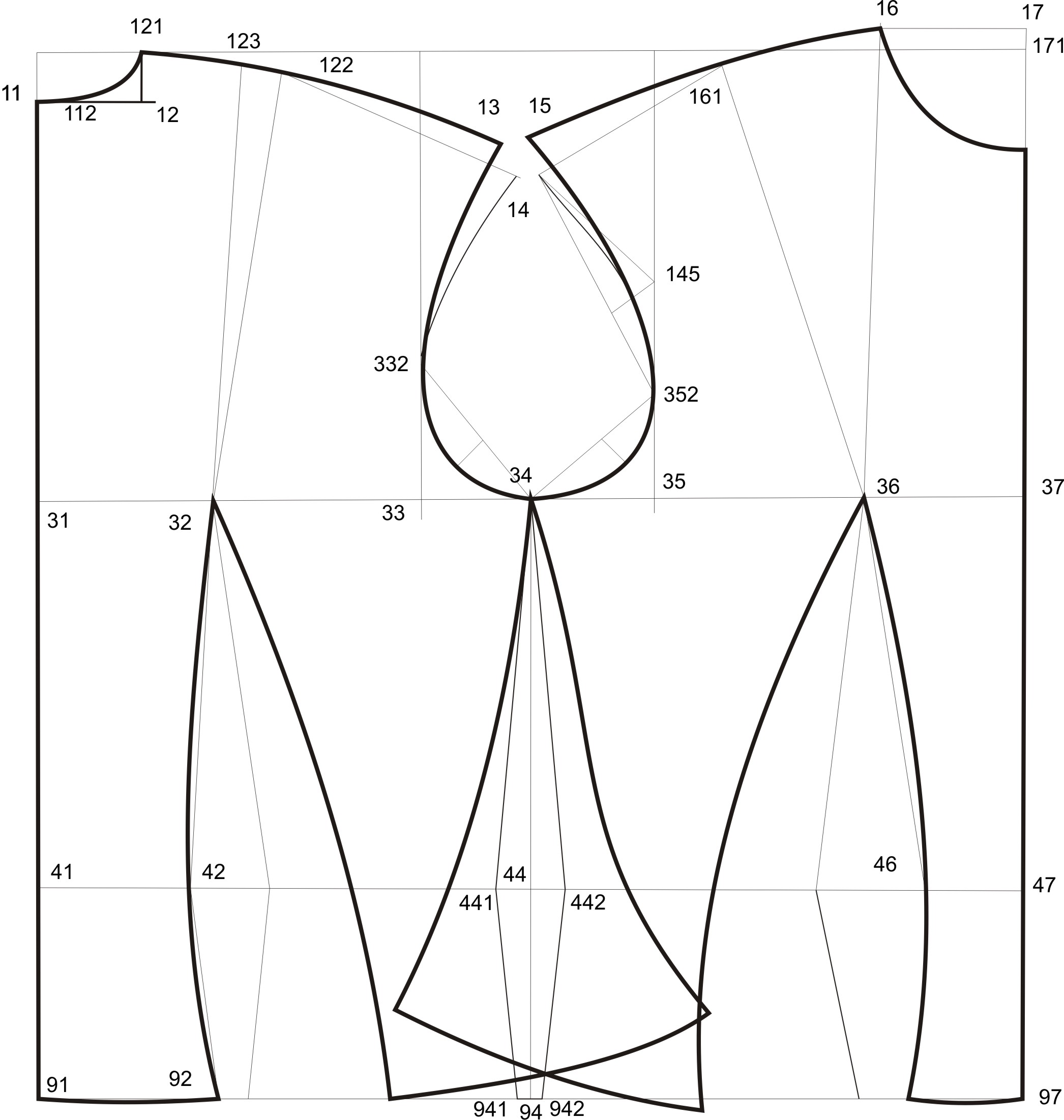

Построение базовой сетки чертежа

1

Длина спины изделия

11-91

Т40+(Т7-Т9)-П

9

2

Расстояние от шейной точки до линии лопаток

11-21

0,3Т40+П

1,6

3

Расстояние от шейной точки до линии груди

11-31

Т39+П

17

4

Расстояние от шейной точки до линии талии

11-41

Т40+П

39,5

5

Расстояние от линии талии до линии бедер

41-51

0,65(Т7-Т12)+П

18,6

6

Ширина спины

31-33

0,5Т47+П

17,

7

Ширина проймы

33-35

Т57+П

11

8

Ширина переда

35-37

0,5(Т45+Т15-1,2-Т14)+П

9,6

9

Ширина по линии груди

31-37

|31-33|+|33-35|+|35-37|

45

10

Расстояние от линии груди до линии талии

37-47

Т40-Т39+П

21

11

Расстояние от линии талии до линии бедер

47-57

0,65(Т7-Т12)+П

8

12

Расстояние от линии талии до линии низа

47-97

Т7-Т12+П

30

13

Плечевая линия спинки

33-13

0,49Т38+П

15

14

13-14

3,5-0,08Т47

0,7

Построение проймы

15

Углубление проймы спинки

33-331

П

2,5

16

Расстояние от вертикали касательно к пройме спинки до нижней точки касания проймы

331-341

0,62|33-35|

5,9

17

Расстояние от подмышечной линии до задней точки касания проймы

331-332

0,62|33-35|+ 1,5

5,9

18

Радиус для оформления нижней части спинки

R332-342

0,62|33-35|+ 1,5

5,9

19

Радиус для оформления нижней части проймы спинки

R341-342

0,62|33-35|+ 1,5

5,9

20

Дуга

341-332

К

21

Углубление проймы переда

35-351

П

4

22

Расстояние от вертикали касательно к пройме спинки до нижней точки касания проймы

351-341'

0,38|33-35|

4,2

23

Расстояние от подмышечной линии до передней точки касания проймы

351-352

0,38|33-35| - 1

3,9

24

Линия нижней части проймы переда

R352-341

0,38|33-35| - 1

3,9

25

Радиус для оформления нижней части проймы переда

R341-343

0,38|33-35| - 1

3,9

26

Дуга

341-352

К

Построение средней линии спинки

27

Отведение средней линии спинки по линии талии

41-411

0,75

Построение горловины спинки

28

Ширина горловины спинки

11-12

0,18Т13+П

6,3

29

Вспомогательная точка

11-112

0,25|11-12|

1,6

30

Высота горловины спинки

12-121

0,07Т13+П

2,1

31

Расстояние от вершины горловины до правой стороны выточки

121-122

0,4|121-14|

32

Вспомогательная точка

31-32

0,17Т47+П

6,5

33

Длина вытачки

122-22

(0,4-0,5)|122-32|

34

Величина угла вытачки

122-22-122'

β₃₄-1,7tnn-0,9ПС31-33

10,3⁰

35

Расстояние от правой стороны до конца плечевой линии при раскрытой вытачке

R122-14'

122'-14

36

Вспомогательный радиус

R22-141

22-14'

37

Вспомогательный радиус

R121-141

121-14

38

Длина правой стороны выточки

R22-123

22-123'

39

Оформление горловины спинки

121-113

К

40

11-113

К

41

R121-114

|121-113|-1

42

R112-114

|121-113|-1

43

121-112

К

Построение полочки

44

Расстояние от средней линии переда до положения центра груди по линии талии

47-46

0,5Т46+П

9,8

45

Расстояние от линии талии до центра груди

46-36

Т36-Т35+П

19,

46

Расстояние от центра до середины проймы

36-371

47-46

9,6

47

Расстояние от центра до средней линии переда

36-372

Т35-Т34+П

8,5

48

Радиус вспомогательной дуги

R36-372'

36-372

49

Ширина вытачки на выпуклость груди

372-372'

0,5(Т15-1,2-Т14)

3

50

Верхняя сторона вытачки

R36-371'

36-371

51

Ширина горловины переда

371'-361

0,18Т13+П

6,34

52

Плечевая линия полочки

35-15

0,43Т38+П

15

53

R16-14''

121-14 (с чертежа спинки)

54

Расстояние от центра груди до вершины горловины переда

R36-16

Т44-(Т40+0,07Т13)-(Т36-Т35)+П

29,9

55

Глубина горловины переда

16-161

0,205Т13+П

7,3

56

17-16

К

57

Построение проймы полочки

14''-343'

К

58

352-343'

К

59

R14''-343''

14''-343'

60

R352-343''

14''-343'

61

352-14''

К
