3.4. Полевой транзистор как стабилизатор тока
Схема, представленная на рис. 3.8, работает аналогично стабилизатору тока на биполярном транзисторе.
Рис. 3.8. Полевой транзистор в качестве источника стабильного тока
Схема стабилизатора тока может быть выполнена в виде двухполюсника, как
показано на рис. 3.9. Благодаря этой особенности схема может быть включена вместо любого омического сопротивления.
Рис. 3.9. Стабилизатор тока на полевом транзисторе,
выполненный по схеме без вспомогательного напряжения
3.5. Дифференциальный усилитель на полевых
ТРАНЗИСТОРАХ
Для многих областей применения необходим дифференциальный усилитель с высоким входным сопротивлением. Типовая схема дифференциального усилителя, выполненного на полевых транзисторах, представлена на рис. 3.10.

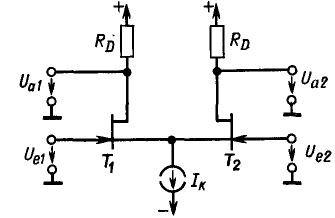

Рис. 3.10. Дифференциальный усилитель на полевых транзисторах
3.6. Полевой транзистор в качестве управляемого
СОПРОТИВЛЕНИЯ
Для маломощного полевого транзистора значение сопротивления RDS откр колеблется в пределах от 50 до 500 Ом. Существуют также транзисторы, специально предназначенные для работы в качестве управляемых сопротивлений и аналоговых коммутаторов со значениями RDS откр менее 10 Ом.
На рис. 3.11 показана схема делителя напряжения на полевом транзисторе.
Рис. 3.11. Управляемый делитель напряжения
