Расчет напряжения короткого замыкания

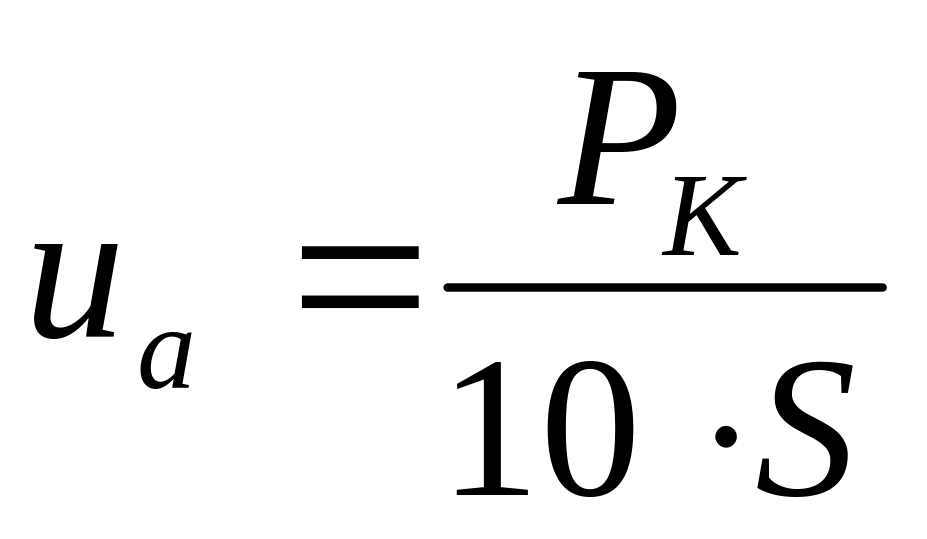

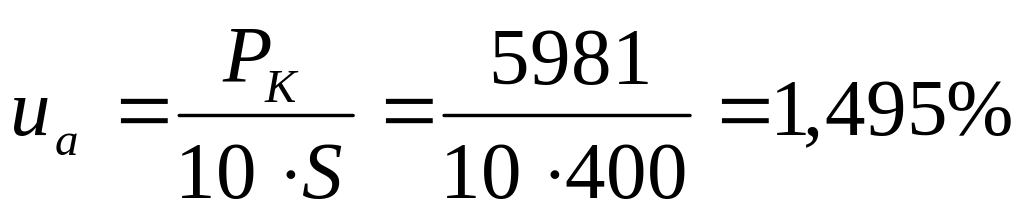

Активная составляющая напряжения короткого замыкания в процентах

(стр. 322 7.28)

Где

- потери короткого замыкания трансформатора

- номинальная мощность трансформатора

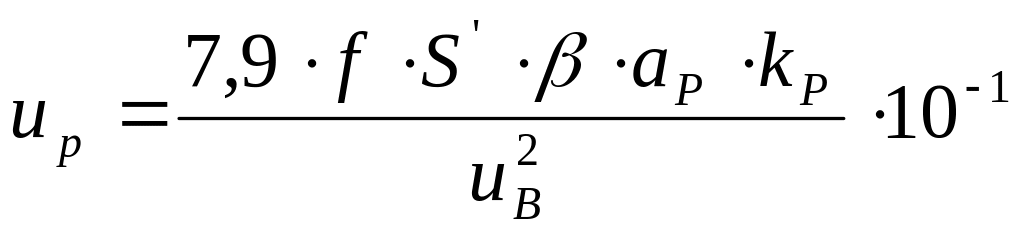

Реактивная составляющая напряжения короткого замыкания в процентах

(стр. 323 7.32)

Где

- ширина приведенного канала рассеяния

(стр. 120)

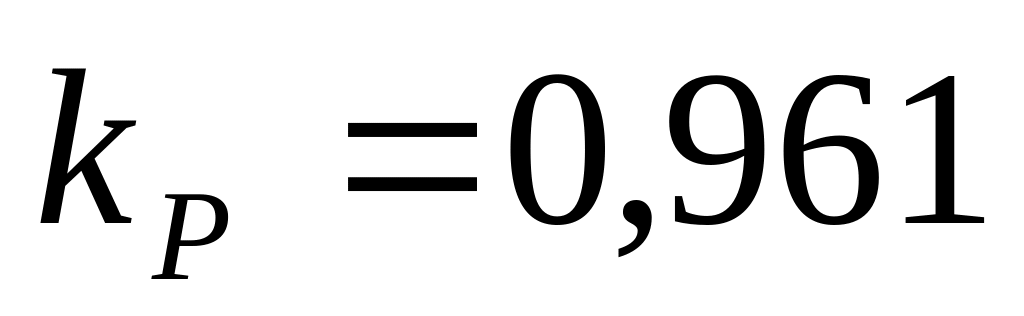

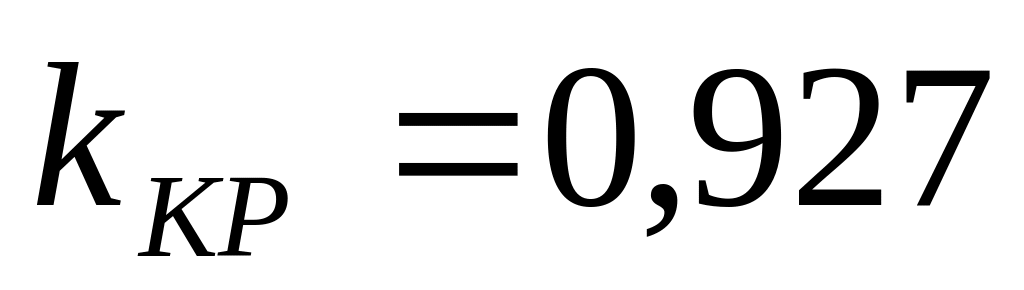

- коэффициент, учитывающий отклонение реального поля рассеяния от идеального параллельного поля, вызванное конечным значением осевого размера обмоток (рассчитан выше в пункте «Добавочные потери обмоток НН»). ( )

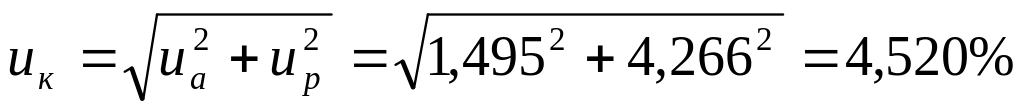

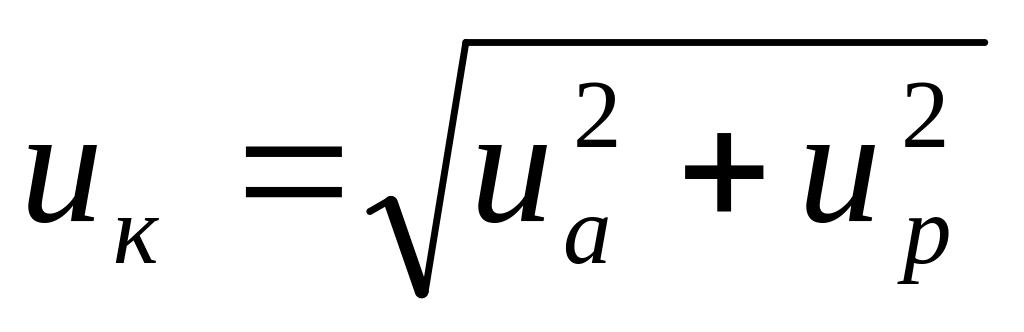

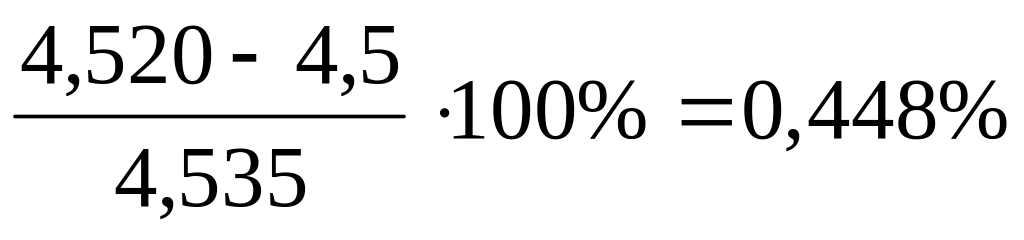

Напряжения короткого замыкания в процентах

(стр. 326 7.37)

Определение механических сил в обмотках

Действующее значение установившегося тока короткого замыкания

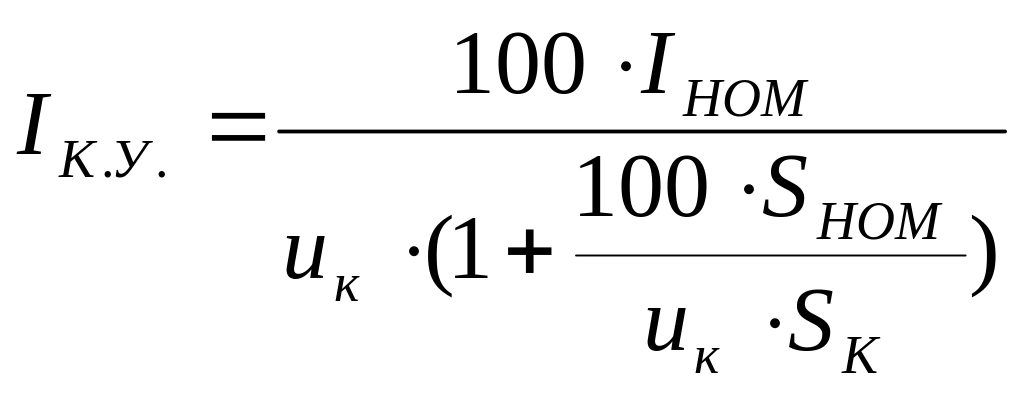

Действующее значение установившегося тока короткого замыкания определяется согласно ГОСТ 11675-85 с учетом сопротивления питающей сети для основного ответвления обмотки

(стр. 328 7.38)

Где

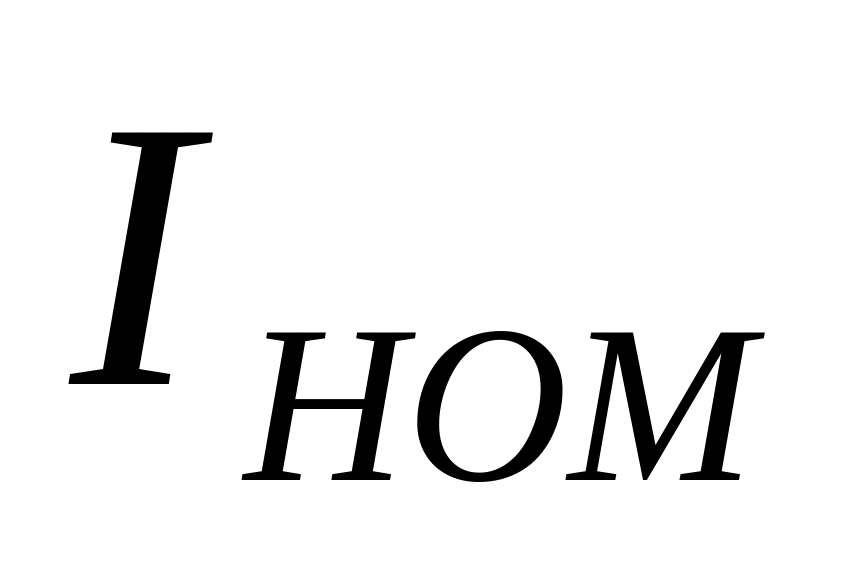

- номинальный ток соответствующей обмотки, А,

- номинальная мощность трансформатора, МВА,

- мощность короткого замыкания электрической сети, которую можно определить по таблице (стр. 328 табл. 7.2)

- напряжение короткого замыкания, %.

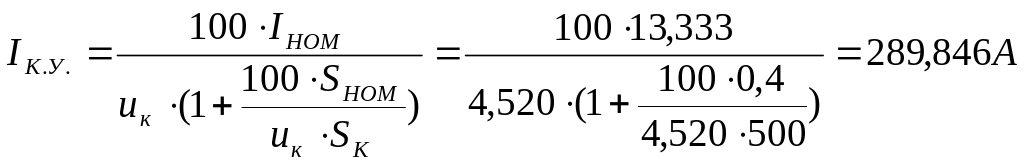

Установившийся ток короткого замыкания для обмотки ВН

Ударный ток короткого замыкания

Ударный ток короткого замыкания определяется по формуле

(стр. 329 7.39)

Где

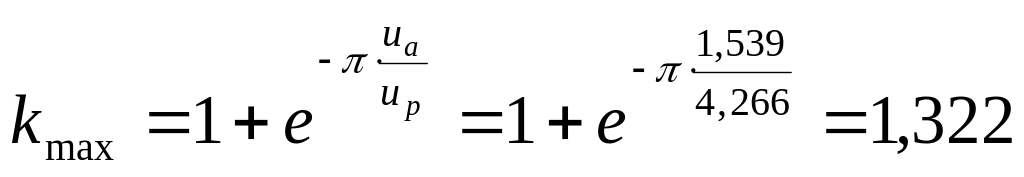

- коэффициент, учитывающий максимально возможную апериодическую составляющую тока короткого замыкания

(стр. 329 7.40)

Радиальная сила

(стр. 333 7.43)

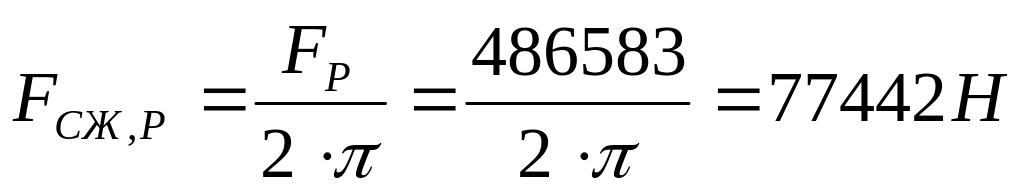

Сила, сжимающая внутреннюю обмотку

(стр. 340 7.48)

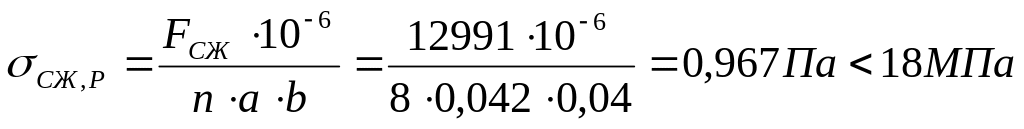

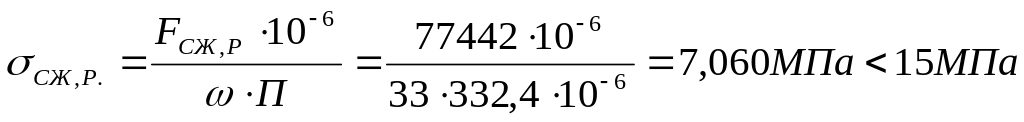

Среднее сжимающее напряжение в проводе обмотке НН

(стр. 340 7.49)

Средние растягивающие напряжения в обмотке ВН

(стр. 340 7.49)

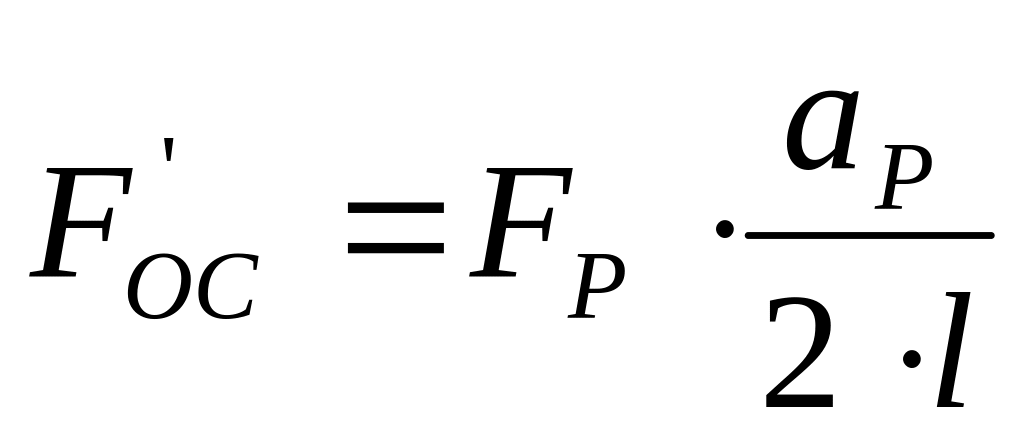

Осевые силы в обмотках

Осевая сила рассчитывается, Н, по формуле

(стр. 341 7.51)

Напряжение сжатия на опорных поверхностях

(стр. 340 7.50)

Обмотка НН

Обмотка ВН

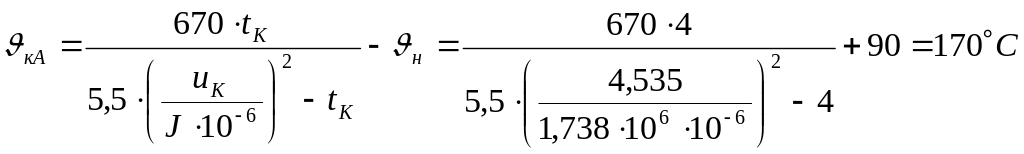

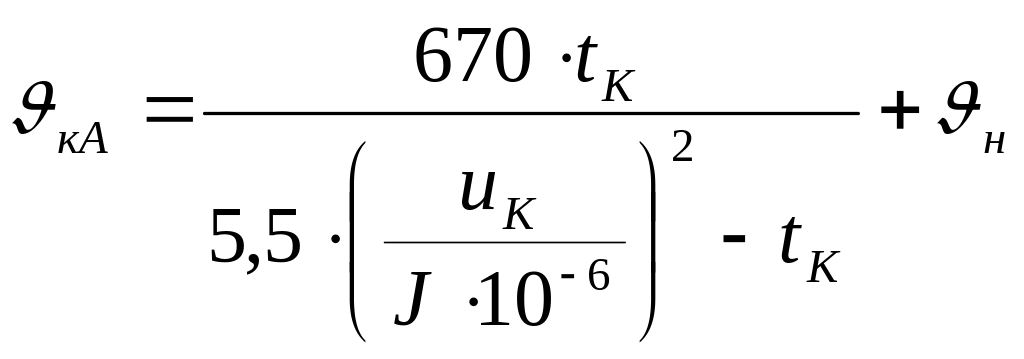

Предельная условная температура обмотки

(стр. 344 7.54а)

Где

- наибольшая продолжительность короткого замыкания на выводах масляного трансформатора, принимается при коротком замыкании на сторонах с номинальным напряжением 35кВ и ниже .

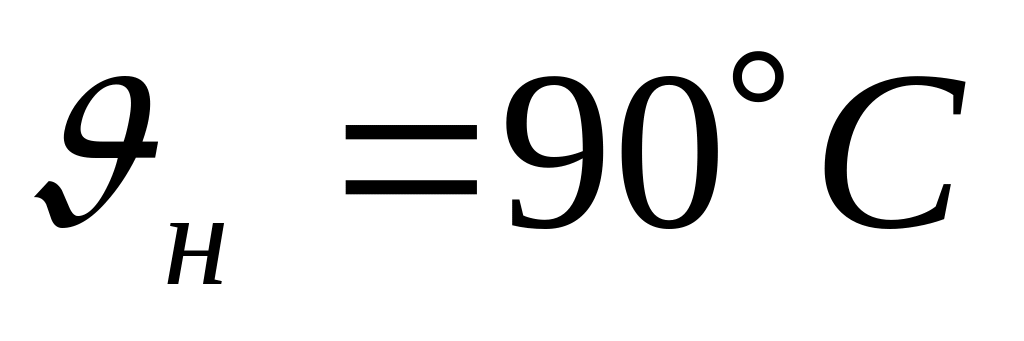

- начальная температура обмотки, принимаем .

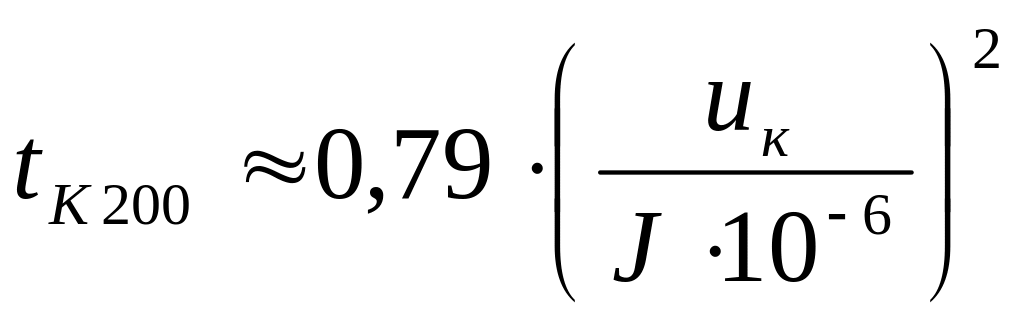

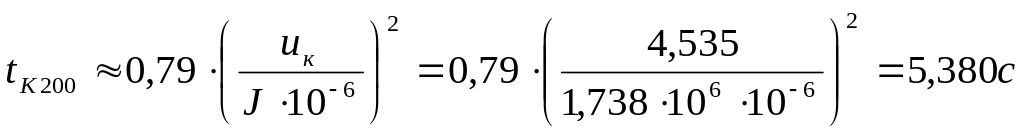

Время достижения для алюминиевой обмотки

(стр. 344 7.55а)

Расчет магнитной системы трансформатора Определение размеров магнитной системы и массы стали

Принята конструкция трехфазной плоской шихтованной магнитной системы, собираемой из пластин холоднокатаной стали марки 3404, 0,35мм. Стержни магнитной системы скрепляются бандажами из стеклоленты, ярма прессуются ярмовыми балками. Размер пакетов выбран по таблице (стр. 357 табл. 8.2) для стержня диаметром 0,170м без прессующих пластин. Число ступеней в стержне 6, а в сечении ярма 5.

№ пакета	Стержень, мм	Ярмо (в половине поперечного сечения), мм
1	160 28	160 28
2	145 17	145 17
3	130 10	130 10
4	110 10	110 10
5	85 8	85 16
6	50 8	-

- ширина крайнего наружного пакета

- чисто ступеней в сечении ярма

- число ступеней в сечении стержня

- коэффициент заполнения круга для стержня

Общая толщина пакетов стержня (ширина ярма) -

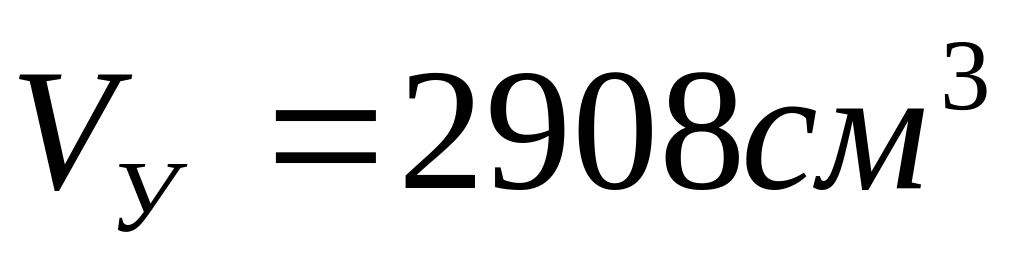

Площадь сечения стержня и ярма и объем угла плоской шихтованной магнитной системы без прессующей пластины находим по таблице (стр. 364 табл. 8.6).

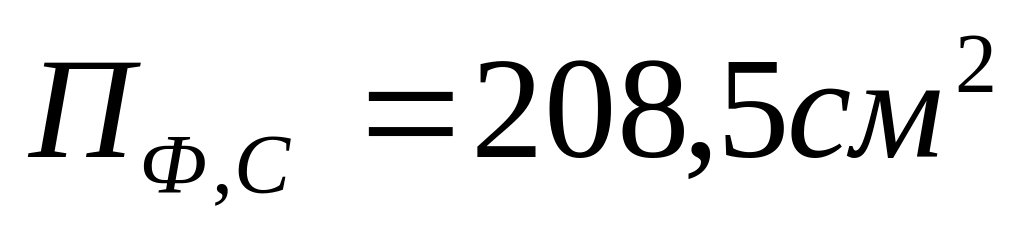

Активное сечение стержня

(стр. 363 8.2)

Активное сечение ярма

(стр. 363 8.2б)

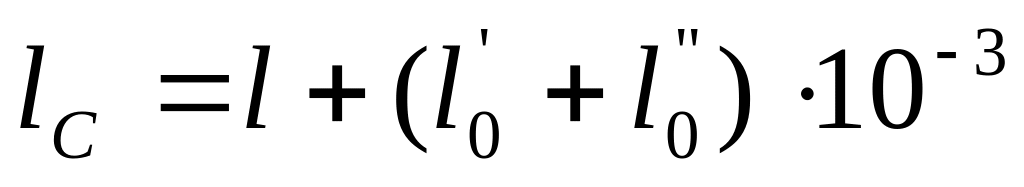

Длина стержня

(стр. 365 8.30)

Где

- расстояние от обмотки до нижнего ярма

- расстояние от обмотки до верхнего ярма

В случае отсутствия прессующих колец обмотки и выбираются только из условий ее изоляции (стр. 184 табл. 4.5).

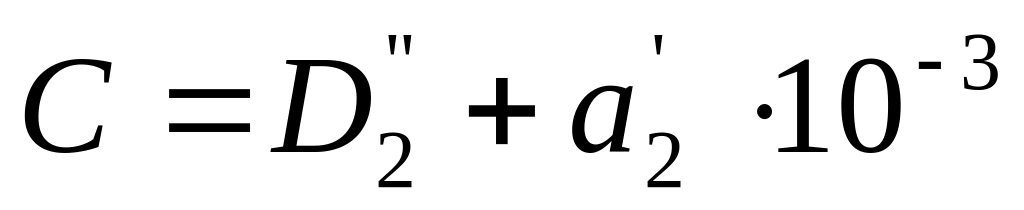

Расстояние между осями соседних стержней

(стр. 366 8.4)

Где

- внешний диаметр обмотки ВН, м

- расстояние между обмотками соседних стержней, определяемое по таблице (стр. 184 табл. 8.4), мм

Значение округляется до

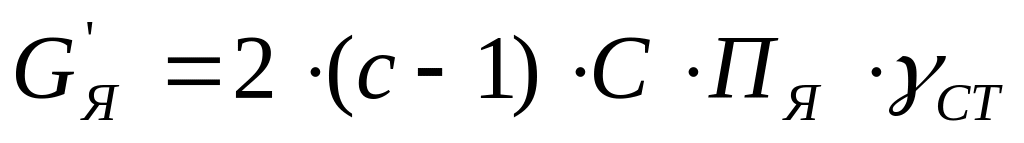

Масса стали угла

Для магнитных систем с размерами пакетов стержней и ярм по таблице (стр. 357 табл. 8.2) масса стали угла может быть рассчитана по формуле

(стр. 367 8.6)

Масса стали в частях ярм, заключенных между осями крайних стержней, кг

(стр. 367 8.8)

Где

- число активных стержней: для трехфазного трансформатора

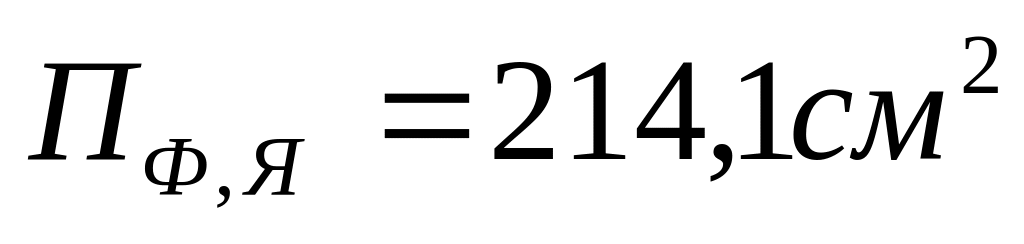

- активное сечение ярма,

Масса стали в частях ярм, заштрихованных на рисунке (стр. 366 рис 8.3)

(стр. 367 8.9)

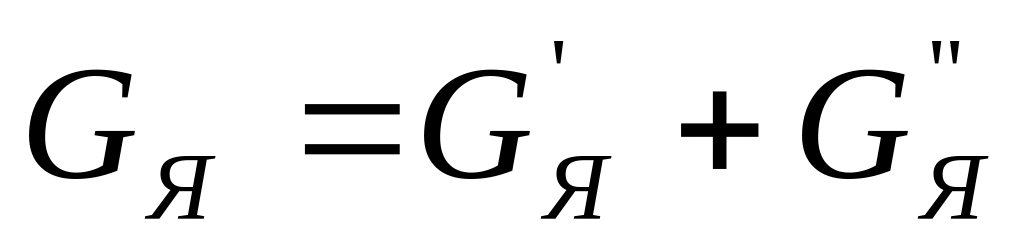

Полная масса двух ярм, кг

(стр. 368 8.10)

Масса стали стержней в пределах окна магнитной системы, кг

(стр. 368 8.12)

Масса стали в местах стыка пакетов стержня и ярма, кг

(стр. 368 8.13)

Масса стали стержней

Масса стали стержней при многоступенчатой форме сечения ярма определяется как сумма двух слагаемых

(стр. 368 8.11)

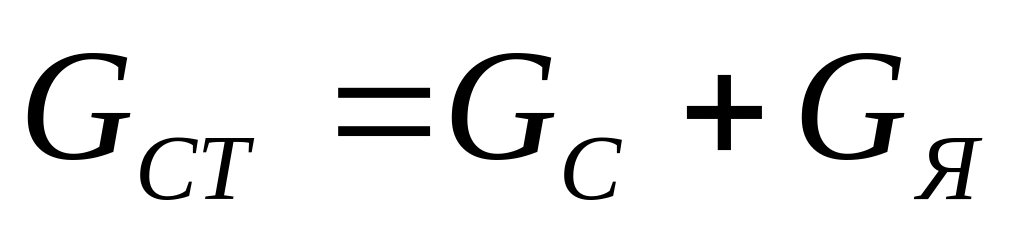

Полная масса плоской магнитной системы, кг

(стр. 368 8.14)
