21.4. Построение графика потребности в рабочих

Под календаризированным сетевым графиком строится график потребности в трудовых ресурсах для выполнения строительно-монтажных работ. Он позволяет определить потребность в рабочих во времени, оценить качество организации работ согласно сетевому графику с точки зрения равномерности использования трудовых ресурсов. Общую численность всех рабочих в тот или иной день, получают суммированием количества рабочих, выполняющих в этот же день все работы. На графике указывают среднее количество рабочих и коэффициент неравномерности их использования (α), который должен стремиться к 1,5.

5. Корректировка сетевого графика по использованию трудовых ресурсов

Корректировка сетевого графика по использованию ресурсов (в т.ч. трудовых) направлена на решение следующих задач: исходя из требований поточной организации строительства, сохранить постоянный состав бригад и обеспечить непрерывность их работы; равномерно распределить рабочую силу и материальные ресурсы во времени; минимизировать количество используемых рабочих, а также потребление других ресурсов с учётом имеющихся резервов времени.

Корректировка может производиться следующими способами: 1) передвижкой выполнения работы на более поздние сроки в пределах частного или общего резервов времени; 2) увеличением продолжительности работ в пределах резервов времени с одновременным уменьшением числа рабочих или объема используемого ресурса; 3) одновременным использованием обоих методов.

Принятый в результате корректировки вариант сетевого графика вычерчивается на листе ватмана, а остальные (по желанию) могут приводится в пояснительной записке к курсовому проекту.

22. Технико-экономические показатели проекта

Технико-экономические показатели, рассчитанные в пункте 16 настоящих указаний, приводятся на листе графической части курсового проекта.

23. Примечания

В правом нижнем углу графической части курсового проекта, в случае необходимости, приводятся примечания, в которых указываются особые условия, требования, рекомендации по организации работ, охране труда и технике безопасности и др.

Приложения

Приложение 1

Исходные данные проектов

№ варианта задания	№ зданий комплекса (приложение 2)		№ варианта генплана (приложение 10)	Месяц начала строительства	Группа грунтов
	основного	вспомогательных
1	1	3, 74	1	2	3
2	14	69, 75	12	3	2
3	22	76, 71	23	4	4
4	31	4, 82	34	5	3
5	34	45, 81	45	6	2
6	43	73, 77	56	7	1
7	52	48, 78	67	8	2
8	61	72, 8	58	9	2
9	10	5, 79	9	2	3
10	61	68, 80	18	3	1
11	67	46, 78	26	4	2
12	2	6, 41	34	5	3
13	15	70, 56	3	6	2
14	23	40, 11	13	7	2
15	32	10, 51	23	8	1
16	35	12, 50	33	9	3
17	44	82, 45	43	10	4
18	53	13, 57	53	3	2
19	62	72, 74	63	4	2
20	11	2, 71	73	5	3
21	27	82, 52	2	6	2
22	3	81, 53	12	7	1
23	7	59, 80	22	8	1
24	16	39, 67	32	9	2
25	24	79, 54	342	10	3
26	33	8, 78	52	3	3
27	36	77, 57	62	4	2
28	45	47, 36	72	5	1
29	54	75, 43	4	6	2
30	63	38, 9	14	7	2
31	12	15, 58	24	8	3
32	4	16, 53	34	9	4
33	8	18, 74	44	10	2
34	17	73, 47	54	4	2
35	25	80, 55	64	5	1
36	37	81, 56	74	6	3
37	46	79, 54	5	7	3
38	55	36, 82	15	8	2
39	64	70, 78	25	9	2
40	13	6, 74	35	10	3
41	5	77, 42	45	3	1
42	6	76, 37	55	4	2
43	29	69, 83	65	5	2
44	20	71, 84	75	6	3
45	9	3, 88	6	7	1
46	26	73, 85	16	3	3
47	38	90, 82	26	3	2
48	47	86, 91	36	4	2
49	56	93, 81	46	5	1
50	57	94, 84	56	6	1
51	65	96, 99	66	7	3
52	10	82, 71	71	8	1
53	18	97, 87	7	9	3
54	25	98, 75	17	10	3
55	42	88, 95	27	4	2
56	15	21, 100	37	3	2
57	27	22, 99	47	4	1
58	39	46, 84	57	5	2
59	48	91, 76	67	6	2
60	33	81, 41	8	7	1
61	66	96, 77	18	7	2
62	11	97, 76	28	3	3
63	53	90, 80	38	4	3
64	19	93, 100	48	3	1
65	28	98, 83	58	5	2
66	40	54, 89	68	4	2
67	49	72, 94	9	6	1
68	58	92, 75	19	7	1
69	67	88, 81	29	4	3
70	7	96, 71	39	4	2
71	31	75, 81	49	5	3
72	26	87, 98	59	7	1
73	12	84, 82	69	8	2
74	20	86, 15	10	3	2
75	29	89, 70	20	4	3
76	41	83, 99	30	3	3
77	50	91, 97	40	5	1
78	59	63, 65	50	6	1
79	68	73, 88	60	4	2
80	13	67, 85	70	5	1
81	2	72, 79	4	7	3
82	27	100, 21	15	3	2
83	64	88, 70	26	5	3
84	21	92, 81	37	6	1
85	30	95, 78	48	5	2
86	42	88, 87	59	3	2
87	51	81, 88	6	5	3
88	60	69, 31	14	3	1
89	1	86, 91	22	6	1
90	4	48, 97	35	5	3
91	5	41, 82	47	7	4
92	55	34, 93	52	3	2
93	35	95, 48	62	4	1
94	39	90, 56	17	8	3
95	42	45, 92	28	5	1
96	46	69, 80	39	6	2
97	52	94, 99	24	3	2
98	67	74, 89	31	5	3
99	54	96, 90	45	4	1
100	14	87, 98	53	3	2

Примечание: Для увеличения вариантности заданий на курсовое проектирование, руководитель проекта может изменить ширину и количество пролётов, а также количество шагов средних колонн основного и вспомогательных зданий.

Приложение 2

Объёмно-планировочные и конструктивные решения зданий и сооружений (размеры даны в метрах)

№ варианта здания	Наименование здания (объекта)	№ схемы плана здания, констр. фундам. (монолит, сборный)	Продольные пролёты				Поперечные пролеты слева				Поперечные пролёты справа
			схема разреза	длина пролёта l1	шаг средних колонн, а1	шаг стропильных конструкций	схема разреза	пролёт l2	шаг средних колонн, а2	шаг стропильных конструкций	схема разреза	пролёт l3	шаг средних колонн, а3	шаг стропильных конструкций
		Конструкции каркаса (ЖБК, МК)
			высота этажа, H1 , м	количество пролётов, n1	количество шагов колонн, к1	количество этажей	высота этажа, H2, м	количество пролётов, n2	количество шагов колонн, к2	количество этажей	высота этажа H3 , м	количество пролётов, n3	количество шагов колонн, к3	количество этажей
1	Корпус завода крупнопанельного домостроения	I-сб, жбк	б-б 12,6	18 6	12 12	6 1	б-б 12,6	18 1	6 18	6 1	–	–	–	–
2	Цех по производству железобетонных конструкций	I-сб, жбк	б-б 7,2	18 5	12 13	12 1	б-б 7,2	18 2	12 14	12 1	–	–	–	–
3	Блок вспомогательных служб	I-сб, жбк	б-б 6	18 2	6 14	6 1	б-б 10,8	18 2	6 6	6 1	–	–	–	–
4	База комплектации	I-сб, жбк	б-б 6	18 3	12 9	6 1	б-б 3,3	6 2	6 9	6 1	б-б 10,8	18 1	12 6	6 1
5	База комплектации	I-сб, жбк	а-а 6	18 5	6 20	6 1	–	–	–	–	–	–	–	–
6	Главный корпус ПТК	I-сб, жбк	б-б 6	18 4	12 10	6 1	–	–	–	–	–	–	–	–
7	Цех по производству минеральных плит	I-сб, жбк	в-в 6	18 3	12 12	6 1	в-в 4,8	6 3	6 9	6 1	–	–	–	–
8	Цех по производству керамических плит	I-сб, жбк	а-а 8,4	18 3	12 12	6 1	–	–	–	–	а-а 8,4	6 4	6 9	6 1
9	Цех по производству керамических плиток	I-сб, жбк	б-б 10,8	18 2	6 19	6 1	к-к 3,3	6 2	6 6	6 1	–	–	–	–
10	Цех электромеханических работ	I-сб, жбк	а-а 6	12 3	6 10	6 1	–	–	-	–	а-а 6	6 2	6 6	6 1
11	Корпус завода сантехнических заготовок	I-сб, жбк	а-а 4,8	18 5	12 5	12 1	–	–	–	–	–	–	–	–
12	Цех монтажных заготовок	I-сб, жбк	б-б 7,2	18 2	6 8	6 1	б-б 7,2	6 2	6 2	6 1	–	–		–
13	Цех по изготовлению арматурных каркасов	I-сб, жбк	а-а 6	18 2	6 10	6 1	–	–	–	–	а-а 6	6 2	6 6	6 1
14	Цех холодной прокатки листа	I-м, МК	б-б 14,2	30+36 2+3	12 12	12 1	–	–	–	–	–	–	–	–
15	Цех прокатки арматуры	I-м, МК	б-б 12,2	36 5	12 12	12 1	–	–	–	–	–	–	–	–
16	Цех прокатки высокопрочной проволоки	I-м, МК	б-б 16,2	30 5	12 15	12 1	–	–	–	–	–	–	–	–
17	Цех прокатки уголков	I-м, МК	б-б 16,2	30 3	12 18	12 1	б-б 16,2	36 3	12 5	12 1	–	–	–	–
18	II очередь сортопрокатного цеха	I-м, МК	д-д 14,4	36 4	12 20	12 1	–	–	–	–	–	–	–	–
19	Здание крупносортного стана	I-м, МК	б-б 16,2	36 4	18 20	12 1	–	–	–	–	–	–	–	–
20	Здание мелкосортного стана	I-м, МК	б-б 14,4	30 4	12 15	6 1	–	–	–	–	–	–	–	–
21	Цех гнутых профилей	I-м, МК	б-б 12,6	30 2	12 12	12 1	–	–	–	–	б-б 12,6	30 2	12 8	12 1
22	Цех прокатки труб	I-м, МК	б-б 10,8	24 5	12 10	6 1	–	–	–	–	–	–	–	–
23	Здание блюминга №1	I-м, МК	б-б 16,2	24+30 2+1	12 11	12 1	–	–	–	–	б-б 12,6	36 2	12 6	6 1
24	Здание блюминга №2	I-м, МК	б-б 16,2	24+30 1+2	12 10	12 1	б-б 16,2	36 2	12 9	12 1	–	–	–	–
25	Здание слябинга №1	I-м, МК	б-б 16,2	24+30 2+3	12 13	12 1	–	–	–	–	–	–	–	–
26	Здание слябинга №2	I-м, МК	б-б 16,2	30 5	12 10	12 1	–	–	–	–	–	–	–	–
27	Кузнечно-прессовый цех №1	I-м, МК	б-б 12,6	36 5	12 12	6 1	–	–	–	–	–	–	–	–
28	Кузнечно-прессовый цех №2	I-м, МК	б-б 12,6	30 5	12 12	12 1	–	–	–	–	–	–	–	–
29	Кузнечно-прессовый цех №3	I-м, МК	б-б 12,6	24 3	12 10	6 1	б-б 12,6	24 2	12 10	6 1	–	–	–	–
30	Электросталеплавильный цех	I-м, МК	б-б 14,4	30 4	12 16	12 1	–	–	–	–	–	–	–	–
31	Цех пресформ	I-сб, Мк	б-б 12,6	18 4	12 10	12 1	–	–	–	–	–	–	–	–
32	Отделочный цех	I-сб, жбк	б-б 9,6	18 5	12 11	12 1	–	–	–	–	–	–	–	–
33	Отделочный цех	I-м, жбк	б-б 8,4	12 3	12 10	6 1	б-б 8,4	18 2	10 11	6 1	–	–	–	–
34	Блок ремонтных цехов	I-м, жбк	б-б 10,8	24 3	12 14	6 1	–	–	–	–	б-б 10,8	18 2	6 12	6 1
35	Блок по ремонту тракторов	I-м, жбк	б-б 12,6	24 4	12 13	6 1	–	–	–	–	–	–	–	–
36	Блок по ремонту двигателей автомобилей	I-м, жбк	б-б 12,6	18 3	12 14	6 1	–	–	–	–	б-б 12,6	18 2	6 19	6 1
37	Цех по ремонту сельхозтехники	I-м, жбк	б-б 8,4	36 4	12 12	6 1	б-б 8,4	36 1	12 10	6 1	–	–	–	–
38	Цех по ремонту кранов	I-м, жбк	б-б 8,4	30 4	12 17	12 1	–	–	–	–	–	–	–	–
39	Цех машиностроительного завода	I-м, жбк	б-б 8,4	18 4	12 12	6 1	–	–	–	–	–	–	–	–
40	Цех по изготовлению коробок передач	I-м, жбк	б-б 10,8	18 3	12 10	6 1	–	–	–	–	б-б 10,8	18 1	12 10	6 1
41	Промздание многоцелевого назначения	I-сб, жбк	б-б 8,4	12 5	12 11	12 1	–	–	–	–	–	–	–	–
42	Цех измерительных приборов	I-м, жбк	в-в 8,4	18 4	12 10	6 1	–	–	–	–	–	–	–	–
43	Цех электрического оборудования	I-м, жбк	в-в 4,8	18 5	12 9	6 1	–	–	–	–	–	–	–	–
44	Цех рентгеновских приспособлений	II-м, жбк	и-и 4,8	12 4	6 10	6 4	–	–	–	–	–	–	–	–
45	Цех рентгеновского оборудования	II-м, жбк	и-и 3,6	12 5	6 12	6 5	–	–	–	–	–	–	–	–
46	Цех металлоконструкций	I-м, мк	б-б 16,2	36 3	12 12	6 1	б-б 16,2	36 2	12 6	6 1	–	–	–	–
47	Цех по ремонту экскаваторов	I-м, мк	б-б 14,4	18 4	12 15	6 1	–	–	–	–	–	–	–	–
48	Цех металлоконструкций №1	I-м, мк	б-б 16,2	30 5	12 12	6 1	–	–	–	–	–	–	–	–
49	Цех металлоконструкций №2	I-м, МК	б-б 14,4	24 5	12 13	6 1	–	–	–	–	–	–	–	–
50	Цех по изготовлению самоходных тележек	I-м, жбк	б-б 10,8	12 4	12 9	12 1	–	–	–	–	–	–	–	–
51	Корпус консервного завода	I-м, жбк	а-а 4,8	18 4	12 14	6 1	–	–	–	–	–	–	–	–
52	Завод по ремонту строительных машин	I-сб, жбк	б-б 7,2	18 3	6 19	6 1	б-б 7,2	6 2	6 9	6 1	–	–	–	–
53	Завод по ремонту ЖД вагонов	I-сб, жбк	б-б 10,8	24 5	12 14	6 1	–	–	–	–	–	–	–	–
54	Завод по изготовлению трамваев	I-м, жбк	б-б 10,8	24 5	12 12	6 1	–	–	–	–	–	–	–	–
55	База обслуживания строительных машин	I-м, жбк	б-б 12,6	18 4	6 17	6 1	б-б 12,6	6 2	6 6	6 1
56	Ремонтно-механический цех	I-м, жбк	б-б 14,4	24 4	12 10	6 1	–	–	–	–	–	–	–	–
57	Цех по изготовлению швейных машинок	II-м, жбк	а-а 4,8	6 5	6 16	6 1	–	–	–	–	–	–	–	–
58	Корпус машиноремонтного завода	I-м, жбк	б-б 14,4	18 4	12 9	12 1	–	–	–	–	б-б 14,4	18 1	12 4	12 1
59	Текстильный цех	II-сб,, жбк	в-в 6	30 4	12 10	12 1	–	–	–	–	–	–	–	–
60	Текстильный цех	II-сб, жбк	в-в 6	24 4	12 11	6 1	–	–	–	–	–	–	–	–
61	Фабрика по пошиву одежды	II-сб, жбк	в-в 4,8	12 4	12 13	12 1	–	–	–	–	–	–	–	–
62	Цех синтетического волокна	II-м, жбк	б-б 10,8	24 4	12 8	6 1	–	–	–	–	–	–	–	–
63	Цех по изготовлению меховых изделий	II-сб, жбк	в-в 4,8	12 4	6 16	6 1	–	–	–	–	–	–	–	–
64	Фабрика трикотажных изделий	II-м, жбк	и-и 6	12 5	6 12	6 5	–	–	–	–	–	–	–	–
65	Фабрика химчистки	II-м, жбк	в-в 4,8	12 4	6 15	6 1	–	–	–	–	–	–	–	–
66	Фабрика по пошиву верхней одежды	II-м, жбк	в-в 4,8	12 5	12 8	6 1	–	–	–	–	–	–	–	–
67	Цех товаров народного потребления	II-м, жбк	а-а 4,8	24 4	12 9	6 1	–	–	–	–	–	–	–	–
68	Фабрика ремонта и пошива обуви	II-сб, жбк	а-а 4,8	12 4	6 12	6 1	–	–	–	–	–	–	–	–
69	Склад готовой продукции	I-м, жбк	г-г 10,8	24 3	12 8	0 1	–	–	–	–	–	–	–	–
70	Склад готовой продукции	II-м, жбк	г-г 12,6	24 4	6 13	0 1	–	–	–	–	–	–	–	–
71	Склад готовой продукции	II-м, жбк	г-г 10,8	12 2	12 6	0 1	–	–	–	–	–	–	–	–
72	Склад готовой продукции	II-м, жбк	г-г 8,4	18 4	12 8	0 1	–	–	–	–	–	–	–	–
73	Склад готовой продукции	II-м, жбк	г-г 10,8	24 3	18 5	0 1	–	–	–	–	–	–	–	–
74	Административно-бытовой корпус	II-сб жбк	и-и 3,3	6 3	6 10	6 5	–	–	–	–	–	–	–	–
75	Административно-бытовой корпус	II-сб жбк	и-и 3,3	6 4	6 8	6 4	–	–	–	–	–	–	–	–
76	Административно-бытовой корпус	II-сб жбк	и-и 3,3	6 4	6 5	6 3	–	–	–	–	–	–	–	–
77	Административно-бытовой корпус	II-сб жбк	и-и 3,3	6 3	6 6	6 2	–	–	–	–	–	–	–	–
78	Административно-бытовой корпус	II-сб жбк	и-и 3,3	6 2	6 4	6 4	–	–	–	–	–	–	–	–
79	Административно-бытовой корпус	II-сб жбк	и-и 3,3	6 1	6 5	6 3	–	–	–	–	–	–	–	–
80	Административно-бытовой корпус	II-сб жбк	и-и 3,3	6 4	6 4	6 5	–	–	–	–	–	–	–	–
81	Столовая	II-сб жбк	и-и 3,3	6 6	6 7	6 2	–	–	–	–	–	–	–	–
82	Столовая	II-сб жбк	и-и 3,3	6 5	6 8	6 3	–	–	–	–	–	–	–	–
83	Лабораторный корпус	II-сб жбк	и-и 3,3	6-3-6 3	6 10	6 5	–	–	–	–	–	–	–	–
84	Котельная	II-сб жбк	в-в 4,8	6 3	6 9	6 1	–	–	–	–	–	–	–	–
85	Заводской музей	II-сб жбк	и-и 3,3	12 3	12 5	12 2	–	–	–	–	–	–	–	–
86	Здание архивных проектов	II-сб жбк	и-и 3,3	6 5	6 11	6 4	–	–	–	–	–	–	–	–
87	Заводская гостиница	II-сб жбк	и-и 3,3	6-3-6 3	6 12	6 4	–	–	–	–	–	–	–	–
88	Выставочный зал	II-сб жбк	и-и 3,3	6-3-6 3	6 7	6 4	–	–	–	–	–	–	–	–
89	Магазин продтоваров	II-сб жбк	и-и 3,3	6 3	6 9	6 3	–	–	–	–	–	–	–	–
90	Здание испытательных стендов	II-м жбк	в-в 4,8	12 4	12 8	12 1	–	–	–	–	–	–	–	–
91	Сварочный цех	II-м жбк	а-а 4,8	18 3	12 5	6 1	–	–	–	–	–	–	–	–
92	Цех диагностики оборудования	II-м жбк	а-а 4,8	18 3	12 5	12 1	–	–	–	–	–	–	–	–
93	Цех по ремонту оборудования	II-м жбк	б-б 4,8	24 3	12 11	6 1	–	–	–	–	–	–	–	–
94	Электромеханическая мастерская	II-м жбк	а-а 4,8	12 4	6 10	6 1	–	–	–	–	–	–	–	–
95	Гараж	II-сб жбк	в-в 4,8	6 5	6 10	6 1	–	–	–	–	–	–	–	–
96	Гараж	II-сб жбк	в-в 4,8	6 4	6 9	6 1	–	–	–	–	–	–	–	–
97	Открытая эстакада	II-м жбк	г-г 10,8	12 4	12 3	0 1	–	–	–	–	–	–	–	–
98	Лаборатория	II-сб жбк	и-и 3,3	6-3-6 3	6 9	6 4	–	–	–	–	–	–	–	–
99	Открытый склад	II-м жбк	г-г 10,8	18 3	6 12	0 1	–	–	–	–	–	–	–	–
100	Склад для хранения кирпича	II-м жбк	г-г 6	12 3	12 7	0 1	–	–	–	–	–	–	–	–

Примечание: Для увеличения вариантности заданий на курсовое проектирование, руководитель проекта может изменить исходные данные по своему усмотрению.

Приложение 3

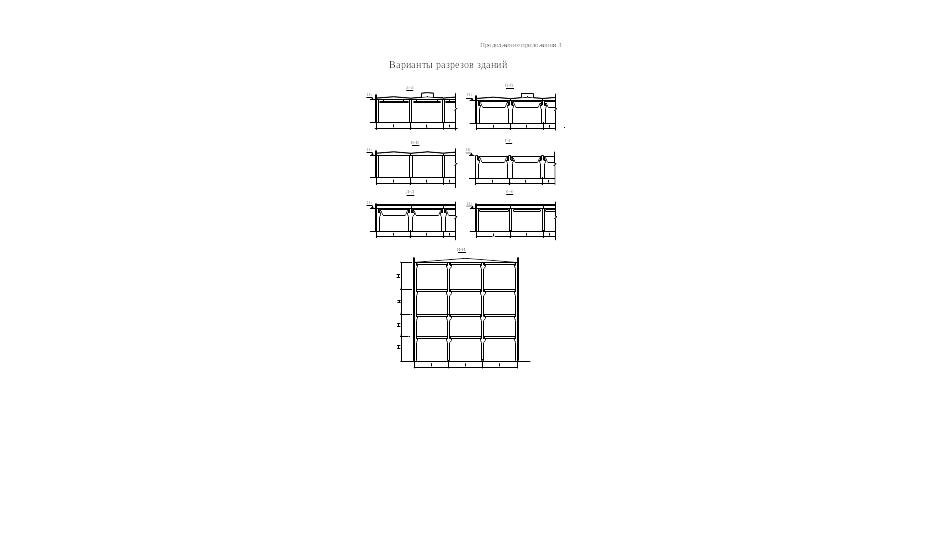

Схемы планов и разрезов зданий

Приложение 4

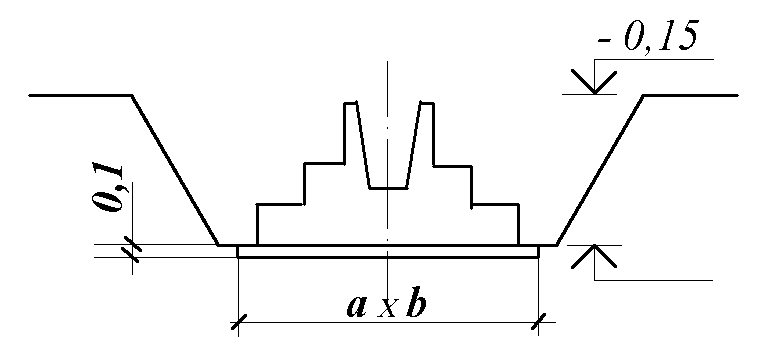

Земляные работы и фундаменты

Пролёт, м	Шаг колонн, м	Размер подошвы фундамента в плане, м	Отметка низа подошвы, м	Объём разработки грунта, м3		Объём на один фундамент, м3		Объём фундамента, м3		Площадь гидроизоляции, м2	Эскиз
				для
				одиночного котлована	1 пог. метра траншеи	подчистки	подготовки	монолитного	сборного
I. Каркас железобетонный
6	6	21х1,8 1,8х1,8	1,95	32,3 29,0	8,1 7,2	0,23 0,20	0,46 0,40	2,9 2,6	2,5 2,2	9,0 8,5
9	6	2,4х1,8 2,1х1,8	1,95	36,0 32,3	9,0 8,1	0,28 0,23	0,56 0,46	3,1 2,9	2,7 2,5	9,5 9 ,0
18	6	2,4х1,8 2,1х1,8	2,55	46,8 42,2	11,4 10,3	0,28 0,23	0,56 0,46	3,6 3,4	3,2 3,0	10,9 10,6
18	12	2,7х2,1 2,4х1,8	2,55	58,0 46,8	12,9 11,4	0,34 0,28	0,67 0,56	4,6 3,6	4,0 3,2	12,5 10,9
24	6	2,7х2,1 2,4х1,8	2,55	58,0 46,8	12,9 11,4	0,34 0,28	0,67 0,56	5,5 3,6	4,9 3,2	12,5 10,9
24	12	3,0х2,4 2,7х2,1	2,55	70,2 58,0	14,1 12,9	0,36 0,34	0,72 0,67	5,2 4,6	5,9 4,0	14,0 12,5
30	6	3,0х2,4 2,7х2,1	3,15	86,5 71,3	17,2 15,8	0,36 0,34	0,72 0,67	8,3 7,5	7,6 6,8	15,5 14,0
30	12	3,3х2,7 3,0х2,4	3,15	101,3 86,5	18,8 17,2	0,51 0,36	1,01 0,72	9,6 8,3	8,7 7,6	17,4 15,5
36	6	3,3х2,7 3,0х2,4	3,75	121,1 103,0	22,3 20,5	0,51 0,36	1,01 0,72	10,6 9,6	9,7 8,7	18,8 17,1
36	12	4,2х3,3 3,3х2,7	3,75	179,0 121,1	27,3 22,3	0,76 0,51	1,52 1,01	14,5 10,6	13,1 9,7	23,7 18,8

Примечание: В числителе приведены данные для средних колонн, в знаменателе – для крайних колонн

Продолжение приложения 4
