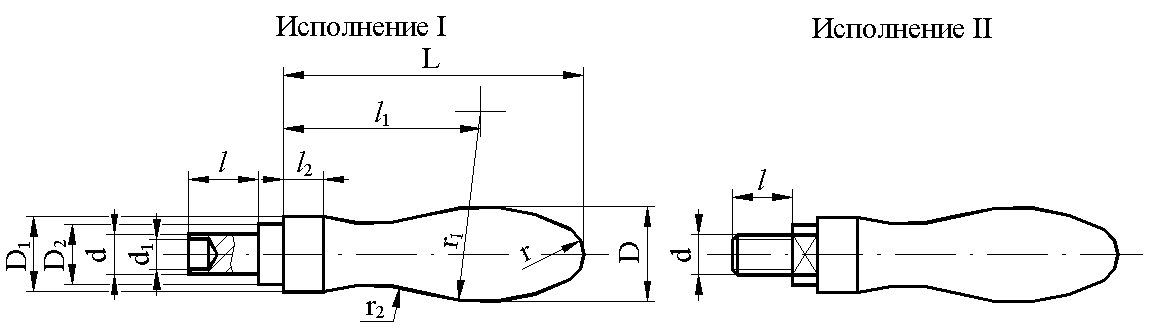

Рукоятки вращающиеся (мн 5-64)
|
||||||||||||||||
Обозначение ручек |
L |
D |
D1 |
D2 |
d для ис-полнения |
d1 |
l для ис-полнения |
l1 |
l2 |
r |
r1 |
r2 |
||||
Исполне-ние I |
Исполне-ние II |
|||||||||||||||
I |
II |
I |
II |
|||||||||||||
I 6012 |
II 6012 |
60 |
19 |
12 |
12 |
8 |
М8 |
5,5 |
12 |
12 |
39,4 |
8 |
6 |
38 |
35 |
|
I 6015 |
15 |
|||||||||||||||
I 6018 |
18 |
|||||||||||||||
I 7515 |
II 7515 |
75 |
24 |
16 |
16 |
10 |
М10 |
7 |
15 |
15 |
49,6 |
10 |
8 |
48 |
40 |
|
I 7518 |
18 |
|||||||||||||||
I 7522 |
22 |
|||||||||||||||
I 9522 |
II 9520 |
95 |
30 |
20 |
20 |
12 |
М12 |
9 |
22 |
22 |
63,2 |
15 |
10 |
60 |
52 |
|
I 9525 |
25 |
|||||||||||||||
I 9528 |
28 |
|||||||||||||||
I 12028 |
II 12025 |
120 |
38 |
25 |
25 |
16 |
М16 |
12 |
28 |
28 |
77,1 |
18 |
12 |
75 |
58 |
|
I 12032 |
32 |
|||||||||||||||
I 12036 |
36 |
|||||||||||||||
Примечание: Пример условного обозначения рукоятки вращающейся стальной исполнения II, L=75 мм, l=15 мм: Ручка II 7515 МН 5-64 |
Таблица 10
Ручки шаровые (мн 6-64)
|
|||||||||||||
D |
D1 |
D2 |
d |
d1 |
d2 |
l |
l1 |
l2 |
l3 |
l4 |
r |
b |
c |
12 |
8 |
13 |
5 |
М5 |
6 |
7 |
2,0 |
8 |
7 |
1,0 |
0,25 |
0,5 |
0,8 |
16 |
10 |
17 |
6 |
М6 |
7 |
9 |
13 |
9 |
1,5 |
||||
22 |
12 |
23 |
8 |
М8 |
10 |
16 |
2,5 |
16 |
14 |
2,5 |
0,5 |
1,0 |
1,2 |
30 |
15 |
31 |
10 |
М10 |
12 |
18 |
3,0 |
18 |
3,0 |
||||
40 |
18 |
42 |
12 |
М12 |
14 |
24 |
30 |
24 |
1,0 |
2,0 |
1,8 |
||
50 |
20 |
52 |
|||||||||||
Примечания: 1) Материал пластмассовых ручек – прессовочный материал марки 05-010-02 по ГОСТ 5689-73, стальных ручек – сталь 15 или 35 по ГОСТ 1050-74. 2) Резьба метрическая по ГОСТ 9150-59, поле допуска – 7Н – по ГОСТ 16093-70. 3) Ручки пластмассовые исполнений 1, 2 устанавливать на рычаг, смазанный эпоксидной смолой ЭД-5 или ЭД-6. 4) Пример обозначения пластмассовой шаровой ручки черного цвета, исполнения 3, D =50 мм: Ручка 3 П50 МН 6-64 То же, металлической шаровой ручки D =50 мм: Ручка 50 МН 6-64 |
