4.4 Порядок защиты работы
Окончательно оформленные расчетно-пояснительная записка и графическая часть работы предъявляются руководителю для проверки в срок указанный в задании.
После проверки работы проходит ее защита, в ходе которой студент представляет доклад о проделанной работе, в котором отмечается цель работы, назначение, принцип работы, конструктивные особенности спроектированного устройства в целом и отдельных его деталей, представленных на чертежах. После представления доклада студент отвечает на вопросы преподавателя. При оценке работы учитываются своевременность выполнения работы, содержание доклада, правильность выполненных расчетов, соответствие графической части нормам ЕСКД и правильность ответов на вопросы преподавателя.
По окончании защиты преподаватель оценивает расчетно-графическую работу, подписывает чертежи, спецификацию, титульный лист расчетно-пояснительной записки и проставляет на последнем оценку и дату защиты.
Подписанные преподавателем чертежи, спецификация, расчетно-пояснительная записка складываются студентом в соответствии с ГОСТ 2.501-68 и сдаются преподавателю.
5. Вопросы для самопроверки
Каковы достоинства и недостатки винтовых механизмов и где их применяют?
Какие резьбы и почему применяют в передачах винт-гайка?
Чем объясняется большой выигрыш в силе в винтовых механизмах?
Какие требования предъявляются к материалам винтовой пары? Из каких материалов изготавливают ходовые винты и гайки?
Что является основной причиной выхода из строя гаек и винтов передач? Какие критерии работоспособности винтовых механизмов?
В чем заключается условие износостойкости? Как можно повысить износостойкость винтовой пары?
Почему винтовые механизмы следует выполнять самотормозящими? Какое условие должно выполняться для обеспечения самоторможения?
Почему необходима проверка винта на устойчивость, как ее выполнять?
Какие разновидности опорной пяты применяют в простейших винтовых механизмах? Какие их достоинства и недостатки?
Как рассчитывается резьба и размеры гайки винтового механизма?
Для чего фиксируют гайку в корпусе? Какие способы фиксации применяются?
Что такое КПД передачи винт-гайка, как он рассчитывается и что влияет на его величину?
Литература
Анурьев В.И. Справочник конструктора-машиностроителя. В 3-х т. Т. 1. – М.: «Машиностроение», 1980 – 728 с.
Анурьев В.И. Справочник конструктора-машиностроителя. В 3-х т. Т. 2. – М.: «Машиностроение», 1980 – 559 с.
Иосилевич Г.Б. Детали машин – М.: «Машиностроение», 1988 – 368 с.
Камнев Г.Ф. Винтовые механизмы – Л.: изд. ЛКИ, 1967 – 52 с.
Кривенко И.С., Артемьев Н.С. Проектирование винтовых механизмов – Л.: изд. ЛКИ, 1986 – 53 с.
Курмаз Л.В., Скойбеда А.Т. Детали машин. Проектирование – Минск.: УП «Технопринт», 2002. – 290 с.
Орлов П.И. Основы конструирования. В 3-х кн. Кн. 1. – М.: «Машиностроение», 1977 – 623 с.
Решетов Д.Н. Детали машин – М.: «Машиностроение», 1989 – 496 с.
Шелофаст В.В. Основы проектирования машин – М.: Изд-во АПМ, 2000 – 472 с.
ПРИЛОЖЕНИЯ
Размеры в мм
Приложение 1
Профили и основные размеры резьб
Таблица 1

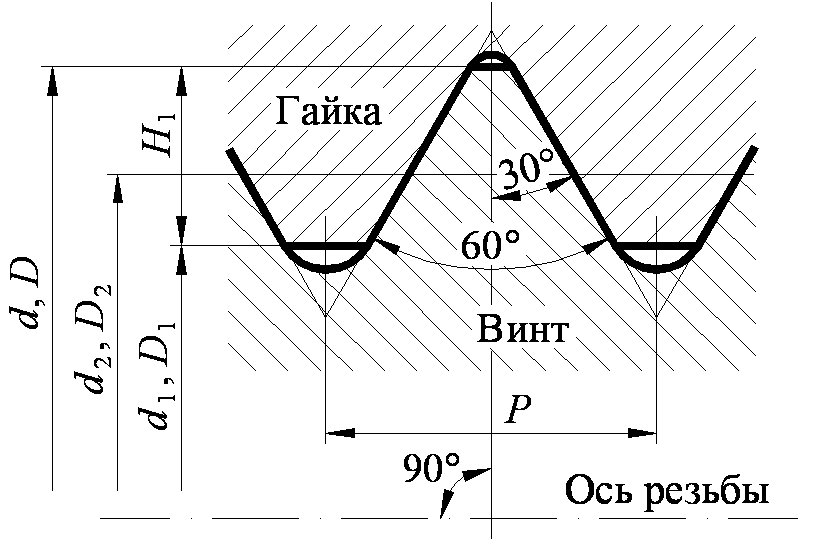

Профиль и основные размеры метрической резьбы
(ГОСТ 8724-81, ГОСТ 9150-81, ГОСТ 24705-81)
|
d, d1, d2 – диаметры резьбы винта; D, D1, D2 – диаметры резьбы гайки; H1 = 0,5541266P. |
|||||||||
Шаг резьбы P |
Диаметр резьбы |
Высота профиля H1 |
Шаг резьбы P |
Диаметр резьбы |
Высота профиля H1 |
|||||
наружный d=D |
средний d2=D2 |
внутренний d1=D1 |
наружный d=D |
средний d2=D2 |
внутренний d1=D1 |
|||||
С крупным шагом |
||||||||||
0,40 |
2,0 |
1,740 |
1,587 |
0,216 |
2,5 |
(22) |
20,376 |
19,294 |
1,353 |
|
0,45 |
2,5 |
2,208 |
2,013 |
0,243 |
3 |
24 |
22,051 |
20,752 |
1,624 |
|
0,50 |
3 |
2,675 |
2,459 |
0,270 |
(27) |
25,051 |
23,752 |
|||
0,60 |
(3,5) |
3,110 |
2,850 |
0,325 |
3,5 |
30 |
27,727 |
26,211 |
1,894 |
|
0,70 |
4 |
3,546 |
3,242 |
0,379 |
(33) |
30,727 |
29,211 |
|||
0,75 |
(4,5) |
4,013 |
3,688 |
0,406 |
4 |
36 |
33,402 |
31,670 |
2,165 |
|
0,80 |
5 |
4,480 |
4,134 |
0,433 |
(39) |
36,402 |
34,670 |
|||
1 |
6 |
5,350 |
4,918 |
0,541 |
4,5 |
42 |
39,077 |
37,129 |
2,435 |
|
1,25 |
8 |
7,188 |
6,647 |
0,676 |
(45) |
42,077 |
40,129 |
|||
1,5 |
10 |
9,026 |
8,376 |
0,812 |
5 |
48 |
44,752 |
42,587 |
2,706 |
|
1,75 |
12 |
10,863 |
10,106 |
0,947 |
(52) |
48,752 |
46,587 |
|||
2 |
(14) |
12,701 |
11,835 |
1,082 |
5,5 |
56 |
52,428 |
50,046 |
2,977 |
|
16 |
14,701 |
13,835 |
(60) |
56,428 |
54,046 |
|||||
2,5 |
(18) |
16,376 |
15,294 |
1,353 |
6 |
64 |
60,103 |
57,505 |
3,247 |
|
20 |
18,376 |
17,294 |
(68) |
64,103 |
61,505 |
|||||
Продолжение таблицы 1
Шаг резьбы P |
Диаметр резьбы |
Высота профиля H1 |
Шаг резьбы P |
Диаметр резьбы |
Высота профиля H1 |
||||
наружный d=D |
средний d2=D2 |
внутренний d1=D1 |
наружный d=D |
средний d2=D2 |
внутренний d1=D1 |
||||
С мелким шагом |
|||||||||
0,35 |
2,5 |
2,273 |
2,121 |
0,189 |
1,0 |
(22) |
21,350 |
20,918 |
0,541 |
3 |
2,773 |
2,621 |
24 |
23,350 |
22,918 |
||||
(3,5) |
3,273 |
3,121 |
(27) |
26,350 |
25,918 |
||||
0,5 |
4 |
3,675 |
3,459 |
0,270 |
30 |
29,350 |
28,918 |
||
(4,5) |
4,175 |
3,959 |
(33) |
32,350 |
31,918 |
||||
5 |
4,675 |
4,459 |
36 |
35,350 |
34,918 |
||||
6 |
5,675 |
5,459 |
(39) |
38,350 |
37,918 |
||||
8 |
7,675 |
7,459 |
42 |
41,350 |
40,918 |
||||
10 |
9,675 |
9,459 |
(45) |
44,350 |
43,918 |
||||
12 |
11,675 |
11,459 |
48 |
47,350 |
46,918 |
||||
(14) |
13,675 |
13,459 |
(52) |
51,350 |
50,918 |
||||
16 |
15,675 |
15,459 |
56 |
55,350 |
54,918 |
||||
(18) |
17,675 |
17,459 |
(60) |
59,350 |
58,918 |
||||
20 |
19,675 |
19,459 |
64 |
63,350 |
62,918 |
||||
(22) |
21,675 |
21,459 |
(68) |
67,350 |
66,918 |
||||
0,75 |
6 |
5,513 |
5,188 |
0,406 |
72 |
71,350 |
70,918 |
||
8 |
7,513 |
7,188 |
(76) |
75,350 |
74,918 |
||||
10 |
9,513 |
9,188 |
80 |
79,350 |
78,918 |
||||
12 |
11,513 |
11,188 |
1,25 |
10 |
9,188 |
8,647 |
0,676 |
||
(14) |
13,513 |
13,188 |
12 |
11,188 |
10,647 |
||||
16 |
15,513 |
15,188 |
(14) |
13,188 |
12,647 |
||||
(18) |
17,513 |
17,188 |
1,5 |
12 |
11,026 |
10,376 |
0,812 |
||
20 |
19,513 |
19,188 |
(14) |
13,026 |
12,376 |
||||
(22) |
21,513 |
21,188 |
16 |
15,026 |
14,376 |
||||
24 |
23,513 |
23,188 |
(18) |
17,026 |
16,376 |
||||
(27) |
26,513 |
26,188 |
20 |
19,026 |
18,376 |
||||
30 |
29,513 |
29,188 |
(22) |
21,026 |
20,376 |
||||
(33) |
32,513 |
32,188 |
24 |
23,026 |
22,376 |
||||
1,0 |
8 |
7,350 |
6,918 |
0,541 |
(27) |
26,026 |
25,376 |
||
10 |
9,350 |
8,918 |
30 |
29,026 |
28,376 |
||||
12 |
11,350 |
10,918 |
(33) |
32,026 |
31,376 |
||||
(14) |
13,350 |
12,918 |
36 |
35,026 |
34,376 |
||||
16 |
15,350 |
14,918 |
(39) |
38,026 |
37,376 |
||||
(18) |
17,350 |
16,918 |
42 |
41,026 |
40,376 |
||||
20 |
19,350 |
18,918 |
(45) |
44,026 |
43,376 |
||||
Продолжение таблицы 1
Шаг резьбы P |
Диаметр резьбы |
Высота профиля H1 |
Шаг резьбы P |
Диаметр резьбы |
Высота профиля H1 |
||||
наружный d=D |
средний d2=D2 |
внутренний d1=D1 |
наружный d=D |
средний d2=D2 |
внутренний d1=D1 |
||||
1,5 |
48 |
47,026 |
46,376 |
0,812 |
2,0 |
80 |
78,701 |
77,835 |
1,082 |
(52) |
51,026 |
50,376 |
3,0 |
(30) |
28,051 |
26,752 |
1,624 |
||
56 |
55,026 |
54,376 |
(33) |
31,051 |
29,752 |
||||
(60) |
59,026 |
58,376 |
36 |
34,051 |
32,752 |
||||
64 |
63,026 |
62,376 |
(39) |
37,051 |
35,752 |
||||
(68) |
67,026 |
66,376 |
42 |
40,051 |
38,752 |
||||
72 |
71,026 |
70,376 |
(45) |
43,051 |
41,752 |
||||
(76) |
75,026 |
74,376 |
48 |
46,051 |
44,752 |
||||
80 |
79,026 |
78,376 |
(52) |
50,051 |
48,752 |
||||
2,0 |
(18) |
16,701 |
15,835 |
1,082 |
56 |
54,051 |
52,752 |
||
20 |
18,701 |
17,835 |
(60) |
58,051 |
56,752 |
||||
(22) |
20,701 |
19,835 |
64 |
62,051 |
60,752 |
||||
24 |
22,701 |
21,835 |
(68) |
66,051 |
64,752 |
||||
(27) |
25,701 |
24,835 |
72 |
70,051 |
68,752 |
||||
30 |
28,701 |
27,835 |
(76) |
74,051 |
72,752 |
||||
(33) |
31,701 |
30,835 |
80 |
78,051 |
76,752 |
||||
36 |
34,701 |
33,835 |
4,0 |
(42) |
39,402 |
37,670 |
2,165 |
||
(39) |
37,701 |
36,835 |
(45) |
42,402 |
40,670 |
||||
42 |
40,701 |
39,835 |
(48) |
45,402 |
43,670 |
||||
(45) |
43,701 |
42,835 |
(52) |
49,402 |
47,670 |
||||
48 |
46,701 |
45,835 |
(56) |
53,402 |
51,670 |
||||
(52) |
50,701 |
49,835 |
(60) |
57,402 |
55,670 |
||||
56 |
54,701 |
53,835 |
(64) |
61,402 |
59,670 |
||||
(60) |
58,701 |
57,835 |
(68) |
65,402 |
63,670 |
||||
64 |
62,701 |
61,835 |
72 |
69,402 |
67,670 |
||||
(68) |
66,701 |
65,835 |
(76) |
73,402 |
71,670 |
||||
72 |
70,701 |
69,835 |
80 |
77,402 |
75,670 |
||||
(76) |
74,701 |
73,835 |
|
|
|
|
|
||
Примечания: 1) Без скобок приведены значения диаметров первого (предпочтительного) ряда, в скобках - второго. 2) Примеры обозначения резьб: метрическая наружная резьба с крупным шагом, диаметром d = 12 мм, полем допуска 6g: М12-6g Внутренняя резьба с мелким шагом Р = 0,75 мм, диаметром d = 12 мм, полем допуска 6H: М120,75-6H |
|||||||||
