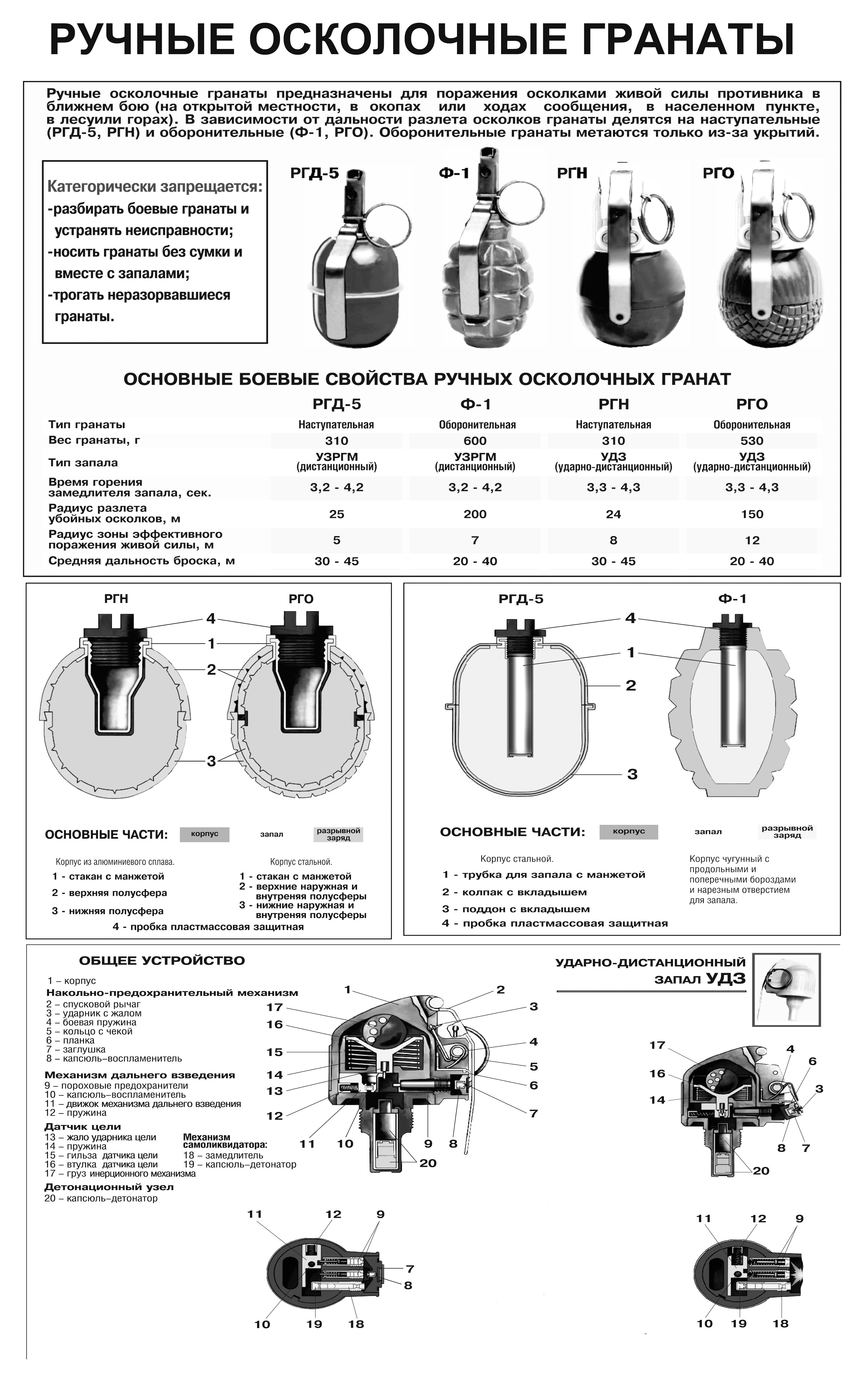

1.4. Устройство ручной осколочной гранаты ргд-5

Ручная осколочная граната РГД-5 (см. рис. 3) – граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и обороне.

Радиус разлета убойных осколков гранаты – около 25 м.

Средняя дальность броска – 40-50 м.

Вес снаряженной гранаты – 310 г.

Время горения замедлителя запала – 3,2-4,2 с.

Р учная осколочная граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала.

Рис. 3. Устройство ручной осколочной гранаты РГД-5:

1 – корпус; 2 – запал; 3 – разрывной снаряд; 4 – колпак;

5 – вкладыш колпака; 6 – трубка для запала; 7 – манжета;

8 – поддон; 9 – вкладыш поддона.

Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а также для образования осколков при взрыве гранаты.

Стальной корпус РГД-5 включает верхнюю и нижнюю части. Верхняя часть корпуса состоит из внешней оболочки (колпачка) и вкладыша колпака. К верхней части при помощи манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. От загрязнения трубку предохраняет пластмассовая пробка. Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона.

В остальном граната аналогична гранате РГ-42.

1.5. Устройство ручной осколочной гранаты ф-1

Ручная осколочная граната Ф-1 (см. рис. 4) дистанционного действия, предназначенная для поражения живой силы преимущественно в оборонительном бою.

Метать гранату можно из различных положений и только из-за укрытия. Радиус разлета убойных осколков при взрыве гранаты около 200 м.

Средняя дальность броска гранаты – 35-45 м.

Вес снаряженной гранаты – 600 г.

Время горения замедлителя запала – 3,2-4,2 с.

Р ис. 4. Устройство ручной осколочной гранаты Ф-1:

1 – корпус с трубкой для запала; 2 – разрывной заряд; 3 – запал.

Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты.

В отличие от гранат РГ-42 и РГД-5 корпус гранаты Ф-1 чугунный с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.

1.6. Гранаты ргн и рго

Ручная граната наступательная РГН и ручная граната оборонительная РГО (см. рис. 5) предназначены для поражения живой силы противника в наступательном и оборонительном боях соответственно, в различных условиях местности и в любое время года при температуре от +50° до –50°С.

Основные боевые характеристики ручных гранат РГН и РГО

Показатели	РГН	РГО
Масса гранаты с запалом, г	310	530
Масса разрывного заряда/взрывчатой смеси, г	114	90
Радиус убойного действия осколков, м	24	150
Радиус зоны эффективного поражения живой силы, м	8	12
Средняя дальность броска гранаты, м	25-45	20-40

Ручные гранаты РГН и РГО состоят из гранат без запала и запала.

Р учные гранаты РГН и РГО без запала состоят из корпуса, взрывчатой смеси и детонаторной шашки (см. рис. 6).

Рис. 5. Ручные гранаты РГН и РГО

Рис. 6. Устройство ручной гранаты РГО без запала: 1 – пробка; 2 – манжета; 3 – стакан; 4 – полусфера; 5 – взрывчатая смесь; 6 – полусфера; 7 – прокладка; 8 – шашка; 9, 10 – полусферы

Корпус ручных гранат РГН и РГО предназначен для размещения в нём взрывчатой смеси, детонаторной шашки, а также для образования осколков при взрыве.

Корпус гранаты РГН состоит из двух полусфер, изготовленных из алюминиевого сплава.

Корпус гранаты РГО для увеличения количества убойных осколков кроме двух наружных полусфер имеет две внутренние полусферы. Все четыре полусферы изготовлены из стали.

На корпусах гранат нанесены внутренние насечки, а наружные – только на поверхности нижней полусферы РГО. Это позволяет по внешнему виду отличать ее от наступательной гранаты РГН.

В верхней части корпусов при помощи манжет завальцован стакан с резьбой для ввинчивания в него запала и обеспечения герметизации взрывчатой смеси. На время транспортирования и хранения гранат во избежание загрязнения стакана в него ввинчивается пробка.

На дно углубления во взрывчатой смеси нижних корпусов полусфер корпусов поставлена детонаторная шашка, которая служит для передачи детонации от запала к взрывчатой смеси. Для исключения перемещения шашки ставится прокладка.

РГН и РГО имеют одинаковый ударно-дистанционный запал (УДЗ).
