Вопрос 4. Как осуществить реверс двигателя?

Ответ 4. Для осуществления реверса двигателя необходимо сменить направление вращения магнитного поля статора. Это достигается изменением порядка чередования фаз питания (рис.42). Включение Q₁ прямой ход , включение Q₂ – обратный ход.

Вопрос 5. Что такое режим идеального холостого хода в двигателе?

Ответ 5. Режим идеального холостого хода двигателе – это режим работы в отсутствии нагрузки на валу. При этом частота вращения ротора совпадает с частотой вращения магнитного поля и скольжение S=0.

Вопрос 6. Почему ток холостого хода асинхронного двигателя больше тока холостого хода трехфазного трансформатора такой же мощности?

1. В АД , так же как и в трансформаторе , ток роторе возникает благодаря процессу взаимоиндукции. В режиме холостого хода ротор АД вращается, преодолевая момент сил сопротивления в подшипниках и трение о воздух. На создание этого момента необходим ток в роторе. Следовательно, по обмотке ротора (аналог вторичной обмотки трансформатора) протекает ток I^АД₂₀., а в обмотке статора ток I^АД₁₀ В трансформаторе в режиме холостого хода ток во вторичной обмотке отсутствует I^ТР ₂₀= 0 , а в первичной обмотке I^ТР₁₀ . Уравнения магнитного состояния трансформатора и АД одинаковы : I₁₀ = I₁- ^יI ₂.→ : I₁=I₁₀ + ^יI ₂. Из уравнений следует, что в АД ток I^АД₁ статора больше тока в первичной обмотке трансформатора I^ТР₁.

2. В АД имеется воздушный зазор между ротором и статором, следовательно рассеяние магнитного потока больше чем трансформаторе, а значит и энергетические потери больше. Это требует увеличения тока статора.

Вопрос 7. Чему равно скольжение в номинальном, критическом, пусковом режимах и при холостом ходе?

Ответ 7:

a) При пуске n₂=0 s=(n₁-n₂)/n₁= 1

б) При идеальном холостом ходе n₂= n₁, s=(n₁-n₂)/n₁=0.

В) В номинальном режиме s_ном=ΔР_э2/Р_эм= (Р­_номэм -Р_номмех)/ Р­_номэм.

ΔР_э2 электрические потери в роторе, Р_эм- электромагнитная мощность

Р­_номэм = 2π· n₁ · М_ном , Р_номмех - указывается в техническом паспорте двигателя.

Обычно s_ном =1,5÷7%.

г) В критическом режиме , где r^,₂ = к·r_2, r₂ - активное сопротивление ротора, к – обмоточный коэффициент, r₁ – активное сопротивление статора, х_К= х₁+х^,₂ –

сумма индуктивных сопротивлений статора и приведенного индуктивного сопротивления ротора.

Вопрос 8. Показать на механической характеристике основные режимы работы асинхронного двигателя.

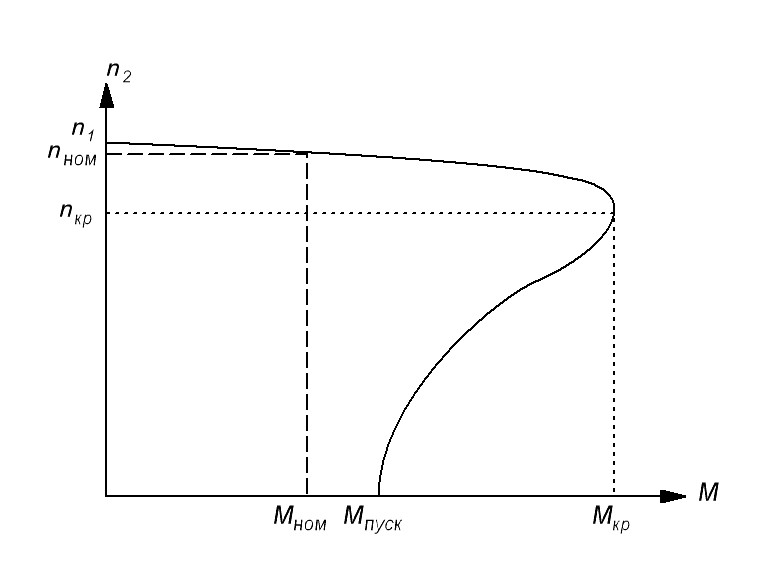

Ответ 8 . Механическая характеристика двигателя это зависимость числа оборотов ротора от момента на валу n₂=f(М_н). В установившемся (статическом) режиме электромагнитный момент на валу двигателя равен моменту сил нагрузки (моменту сил сопротивления) М_эм=М_н . На графике механической характеристики (рис.42) можно выделить характерные области:

1.М=0, М → Мпуск →пуск двигателя , разгон от n₂=0 до n₂= n₁ (1-S). Если нагрузка на валу М_Н=0, то n₂=n₁ →холостой ход.

2.Если 0<М< М _ном → область недогрузки,

3.М= М _ном→номинальный режим ,

4.М_кр>М> М _ном →область перегрузки,

5.М >М_кр → n₂→0, остановка двигателя.

Рис. 43

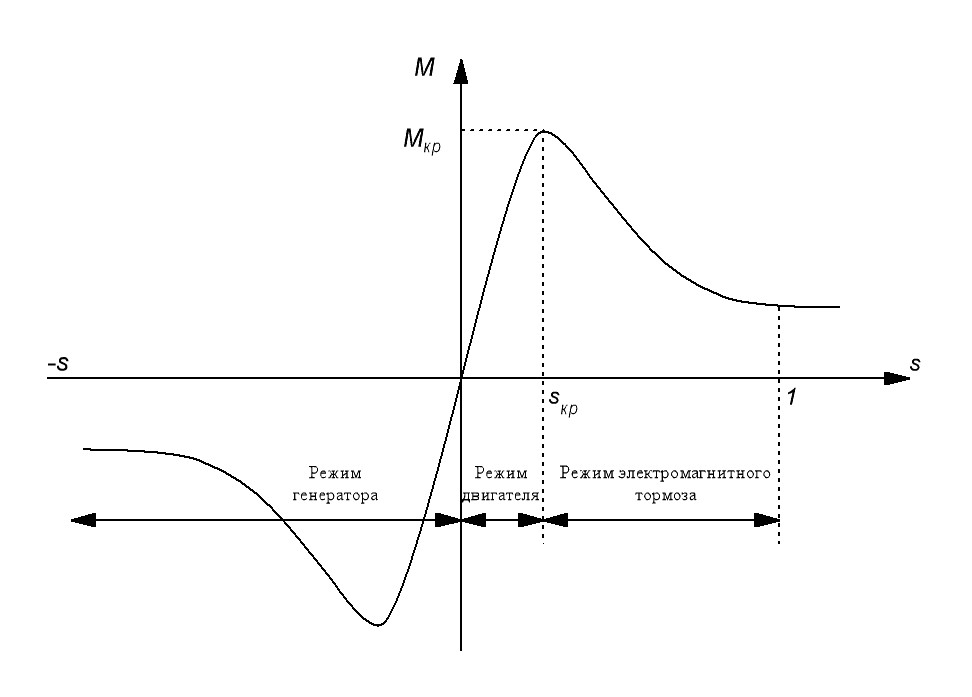

Асинхронный двигатель может работать в 3-ех режимах.

Рис. 44
