3.Програма роботи

3.1. Вивчити призначення елементів уставок і режимів роботи БАР.

3.2. Перевірити дію БАР при зміні уставок спрацювання за напругою.

3.3. Перевірити дію БАР при зміні уставок зони спрацюваня.

3.4. Перевірити дію БАР при зміні уставок часу спрацювання.

4.Опис дослідної установки

На рис.4 представлено зображення передньої панелі блока БАР, а на рис.5 – комутаційні елементи дослідної установки.

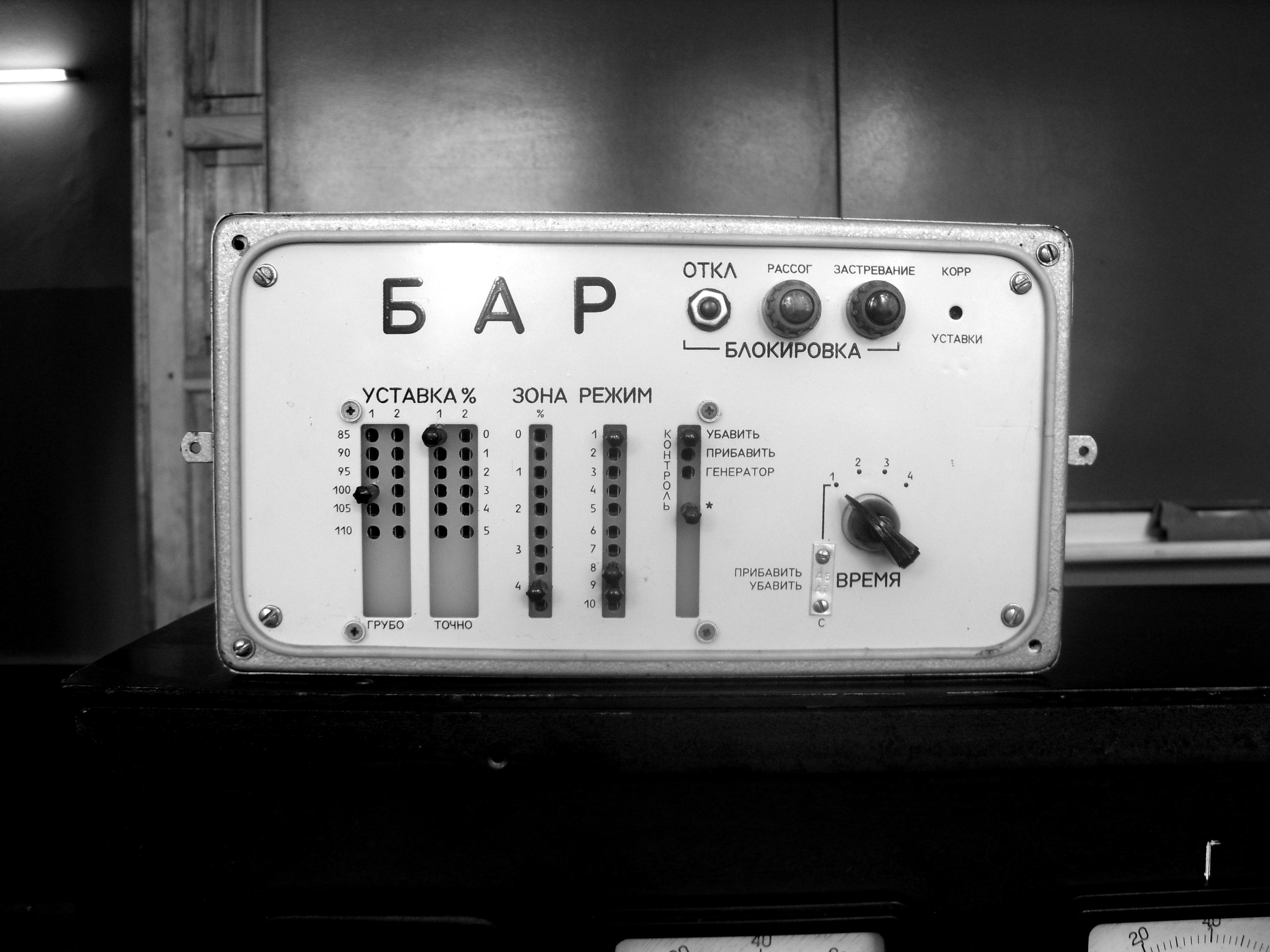

Рис.4. Зображення передньої панелі блока БАР

Схема дослідної установки представлена на рис.6. На ній зображено: БАР – блок автоматичного регулювання, SA1 – тумблер вмикання напруги живлення U_Ж, Т – ЛАТр - лабораторний автотрансформатор для регулювання вхідної (мережевої) напруги U_М, PV1 – вольтметр змінного струму для контролю вхідної напруги, PV2 – вольтметр постійного струму для контролю імпульсних сигналів керування, HL1 і HL2 – індикатори контролю спрацювання команди, відповідно, - “ЗБІЛЬШИТИ” і “ЗМЕНШИТИ”, KL1 і KL2 – контакти вихідних реле, відповідно, - “ЗБІЛЬШИТИ” і “ЗМЕНШИТИ”, HL3 – індикатор напруги живлення, FU1 – запобіжник

.

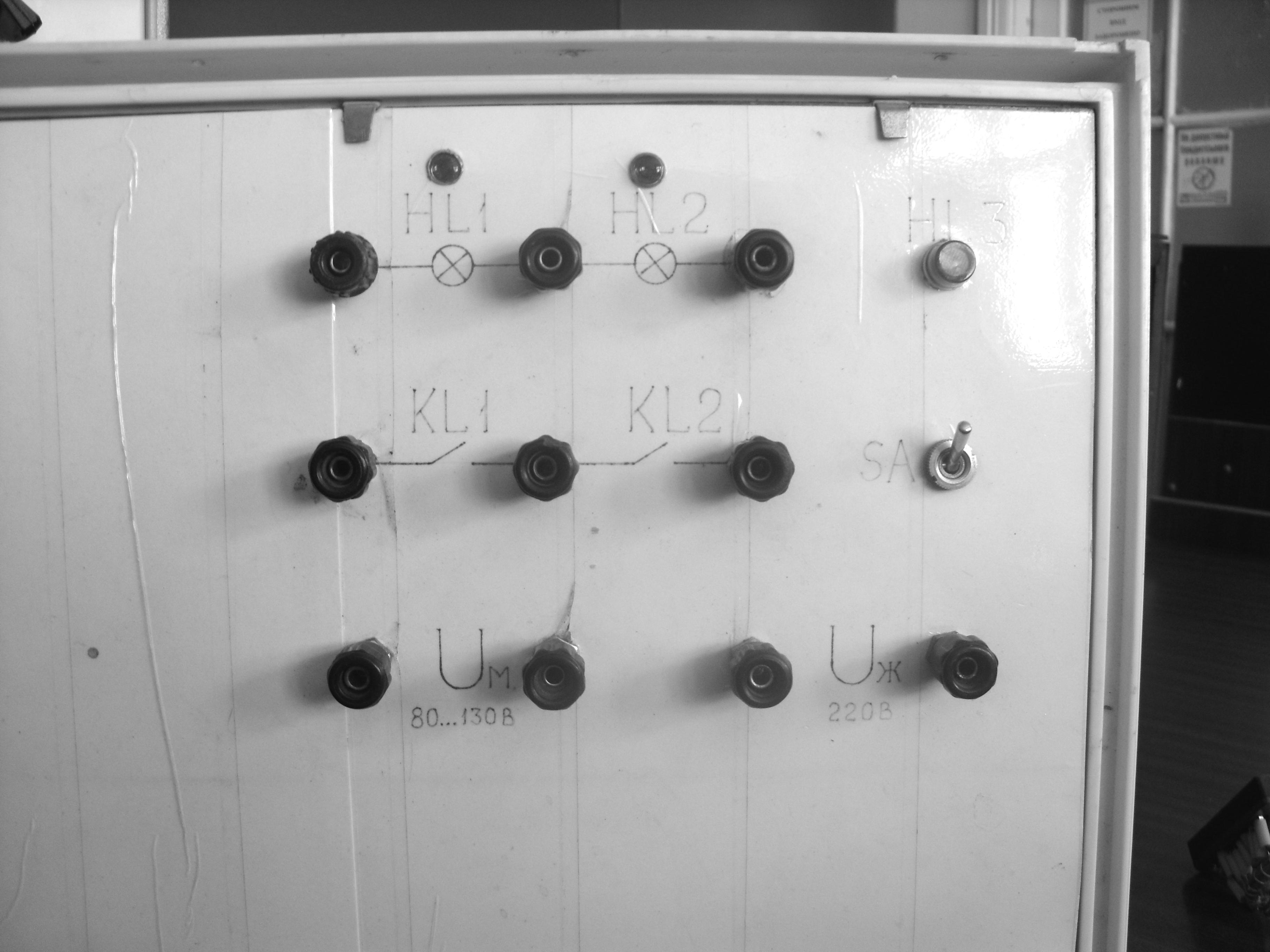

Рис.5. Комутаційні елементи дослідної установки.

5.Порядок виконання роботи

5.1. Зібрати схему згідно рис. 6. Дати перевірити схему викладачеві. Ручку ЛАТра Т вивести в нижнє положення за схемою .

5.2. Для перевірки уставок за напругою необхідно :

а ) встановити штекера в гнізда 1, 3, 5 на матриці “Режим “ ;

б) встановити штекера в гнізда “ 100” на матриці “ грубо” і “ 0” на матриці “ точно “ ( “ Уставка % “) в колонках “1” ;

в ) встановити штекер в гніздo “0” на матриці “Зона % “ ;

г ) перемикач “ Время “ встановити в положення 4 .

д ) під’єднати індикатори ( тестер або вольтметр постійного струму , межа 30В) в гнізда “ * “ і “убавить “ ( “прибавить “) на матриці

“ Контроль “.

5.3. Увімкнути перемикачем SA1 живлення і виставити ручкою ЛАТра Т вхідну напругу Uм = 100В .

5.4. Змінюючи напругу Uм, досягти спрацювання індикатора

( різка зміна показів вольтметра PV2 ).

5.5. Дані вольтметра PV1 записати в табл.1. Вимкнути тумблер SA1.

PV1

Рис.6. Схема дослідження БАР.

5.6. Змінити величину уставки за напругою U_У і повторити дії згідно п.п.5.3,5.4 і 5.5, виставляючи спочатку U_М за уставками .

Таблиця 1.

UУ, В
UМ, В
dН, %

5.7. За даними досліду визначити похибки уставок за напругою за формулою:

%

5.8. Для перевірки уставок зони нечутливості встановити штекер в гніздо “4 ” на матриці “Зона” .

5.9. Виконати аналогічні дії за п. 5.2, 5.3, 5.4. Дані записати в табл.2. Вимкнути тумблер SA1.

Таблиця 2

UЗ, В
UВ, В
UН, В
dЗ, %

5.10. Змінити величину уставки “Зона” і повторити дії згідно п. 5.8, 5.9.

5.11. За даними досліду визначити похибки уставок зони нечутливості за формулою:

%

де U₃ – величина уставки зони нечутливості, B;

D U = U_В – U_Н – величина напруги зони нечутливості, B;

U_В – величина напруги верхньої межі зони нечутливості, B;

U_H – величина напруги нижньої межі зони нечутливості, B;

5.12. Для перевірки витримки часу, встановити штекери в гнізда 8 і 9 на матриці “Режим ”, а перемикач “Время “ перемкнути на ”1” .

5.13. Виконати дії згідно п.п. 5.2( а, в, д ), 5.3 і 5.8.

5.14. Підвищити вхідну напругу U_M до величини 115 – 130 В з одночасним включенням секундоміра.

5.15. Заміряти час t_СП до включення лампочки HL1. Дані записати в табл.3 . Вимкнути SA1.

5.16. Змінити перемикачем “Время” витримку часу і повторити дії згідно п.п. 5.12 ... 5.15.

Таблиця 3.

Положення перемикача “Время”	1	2	3	4
tСП, с
dВЧ, %

5.17. За даними досліду визначити похибки витримки часу за формулою :

%

де t_У = t₁ + (n – 1)60 ; t₁ – величина уставки часу накопичення даного каналу при першому положенні перемикача “Время”

(вказується на шильді біля перемикача “Время”), n – номер положення перемикача “Время”.
