7. Принципиальная электрическая схема электрооборудования
Принципиальная электрическая схема (Э3) определяет состав элементов (схемных позиций) и связей между ними и, как правило, дает представление о принципах работы устройства.

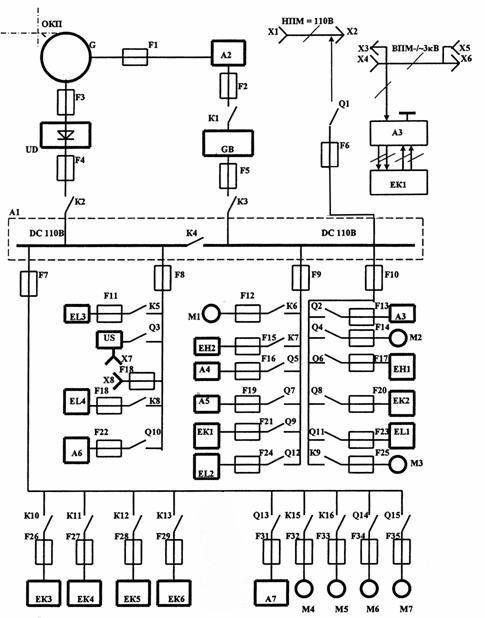

Принципиальная схема электрического оборудования пассажирского вагона ЦМВ купейный представлена на рис. 7, а перечень ее элементов в спецификации.
Так как электроснабжение комбинированное, то источники электроэнергии для питания низковольтных потребителей располагаются на вагоне, а источник для питания высоковольтных потребителей – в ЕЭС.
Рис. 7. Схема электрооборудования
Перечень элементов принципиальной электрической схемы вагона
Обозначение на схеме |
|
ЕК 1 |
Электронагреватели печей отопления |
ЕК 2 |
Обогреватель сливных и наливных труб |
ЕК 3 |
Обеззараживатель питьевой воды |
ЕК 4 |
Калорифер воздуха (межсезонного отопления) |
ЕК 5 |
Электропечи (межсезонного отопления) |
ЕК 6 |
Электрокипятильник воды |
А 1 |
Пульт управления |
А 2; А3 |
Потребитель электрической энергии вагона |
А 4 |
Устройство управления , регулирования и защиты электрооборудованием |
А 5 |
Система пожарной сигнализации |
А 6 |
Системы технологические (контроль температуры, контроль уровня воды и т.д.) |
А 7 |
Система управления кондиционирование |
ЕL 1 |
Аварийное освещение |
ЕL 2 |
Служебное освещение (лампы накаливания) |
ЕL 3 |
Освещение вагона (лампы накаливания) |
ЕL 4 |
Освещение вагона (лампы люминесцентные) |
ЕН 1 |
Концевые и сигнальные фонари |
ЕН 2 |
Устройство сигнализации |
US |
Полупроводниковый преобразователь DC 110B/AC 220B 50 Гц |
М 1 |
Электропривод циркуляционного насоса |
М 2 |
Электродвигатель насоса пожаротушения |
М 3 |
Электродвигатель вентиляционного агрегата |
М 4 |
Электродвигатель компрессора холодильной установки |
М 5 |
Электродвигатель вентилятора конденсатора |
М 6 |
Электродвигатель компрессора охладителя питьевой воды |
М 7 |
Электродвигатель компрессора холодильника |
Q 1 |
Магистральный переключатель |
GB |
Аккумуляторная батарея |
UD |
Выпрямительное устройство |
G |
Генератор |
8. Размещение электрооборудования в вагоне.
По размещению в вагоне электрооборудование подразделяется на подвагонное и внутри вагонное, что в первую очередь определяет выбор конструкции для защиты от воздействия окружающей среды и вибрационных механических воздействий.
В буксе колесной пары размещаются датчики контроля температуры подшипников и электронное противоюзовое устройство системы торможения.
Одна из колесных пар имеет редуктор на средней части, от которого через плоскоременную передачу приводится вращение ротора генератора.
Под кузовом вагона закреплены: генератор, электродвигатель компрессора холодильной установки, а также электродвигатель вентилятора компрессора, зарядка аккумуляторной батареи. Под кузовом вагона расположены низковольтная поездная магистраль и кабельные соединения между устройствами электрооборудования.
В вагоне в пространстве между крышей и потолком в тормозном конце размещаются: электродвигатель вентиляционного агрегата. Кроме того, в надпотолочном пространстве расположены вторичные (статические или электромашинные) преобразователи электрической энергии.
В служебном купе вагона установлен пульт управления электрооборудованием с устройством автоматического тушения пожара, холодильник, охладитель питьевой воды. В купе также установлен светильник общего (люминесцентного) освещения с двумя лампами.
В экологически чистых туалетах размещено специальное оборудование, бойлеры для горячего водоснабжения и светильники электрического освещения.
План размещения электрооборудования в вагоне:
Схема расположения (Э7) определяет относительное расположение составных частей и агрегатов электрооборудования вагона.
1 2 3 4 5
2600 2200 4355
6 7 8 9 10 11
12 13 14 6
3150
2400
2228
23600
15 16 14 17
Спецификация размещения электрооборудования вагона:
Обозначение на схеме |
Наименование
|
1 |
Электродвигатель вентиляционного агрегата |
2 |
Калорифер воздуха (межсезонного отопления) |
3 |
Электропечи (межсезонного отопления) |
4 |
Калорифер к системе вентиляции |
5 |
Электродвигатель вентилятора конденсатора |
6 |
Обогреватель вакуумного туалета |
7 |
Электродвигатель компрессора охладителя питьевой воды |
8 |
Пульт управления |
9 |
Электродвигатель компрессора холодильника |
10 |
Электродвигатель компрессора холодильной установки |
11 |
Выпрямительное устройство |
12 |
Аккумуляторные батареи |
13 |
Зарядное устройство |
14 |
Электропечи отопления |
15 |
Обезараживатель питьевой воды |
16 |
Электрокипятильник воды |
17 |
Электродвигатель насоса пожаротушения |
