3.2.2. Измерение давления в воздуховоде

Полное, статическое и динамическое давление газового потока (рис. 3.3) в воздуховоде вытяжного зонта определяют с помощью пневмометрических трубок, подсоединенных к многодиапазонному микроманометру с наклонной трубкой ММН-2400 (5)-1,0.

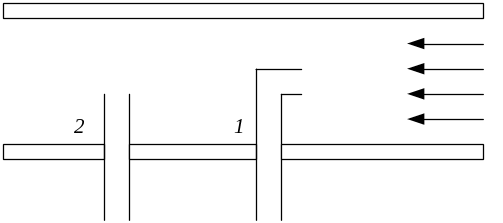

Рис. 3.3. Пневмометрические трубки: 1 – трубка полного давления; 2 – трубка статического давления

Отверстие трубки 1, направленное навстречу потоку, измеряет полное давление; отверстие трубки 2, направленное перпендикулярно потоку – только статическое давление. Присоединив концы трубок резиновым шлангом к противоположным концам микроманометра, измеряют разность между полным и статическим давлением, т.е. динамическое давление.

Скорость движения воздуха в воздуховоде по измерениям динамического давления Р_дин определяют согласно ГОСТ 12.3.018–79 (2001) ССБТ «Системы вентиляционные. Методы аэродинамических испытаний» [3] формуле:

, (3.4)

где v₂ – скорость воздуха в воздуховоде, м/с;

ρ_в – плотность воздуха, кг/м³ (принимается равной 1,127 кг/м³);

Р_дин – динамическое давление в воздуховоде, (кгс/м²) Па.

Микроманометр многодиапазонный с наклонной трубкой ММН-2400 (5)-1,0 (рис. 3.4) предназначен для измерения избыточного, вакуумметрического давления и разности давлений неагрессивных к стали, латуни, олову и полиэтилену газов в пределах до 2400 Па (240 кгс/м²) при статическом давлении не более 10 000 Па (1000 кгс/м²).

Принцип действия прибора основан на том, что измеряемое давление газа (или разность давлений) уравновешивается давлением столба рабочей жидкости, который образуется в наклонной трубке (к трубке подводится меньшее давление). При этом условии уровень спирта в измерительной трубке будет повышаться, а в резервуаре – понижаться.

Рис. 3.4. Микроманометр ММН-2400 (5)-1,0

Порядок работы с ММН-2400:

• установить прибор на устойчивом столе;

• отрегулировать регулировочными ножками положение прибора так, чтобы в каждом уровне пузырек стоял в центре (в таком положении прибор должен оставаться до конца измерений);

• поставить кронштейн с измерительной трубкой на необходимый наклон и регулятором уровня отрегулировать «нуль»;

• проверить соединение прибора с объектом измерения и проверить положение микроманометра по уровням;

• проверить положение трехходового крана. Кран должен находиться в крайнем правом положении, соответствующем рабочему режиму. Отсчет должен производиться с точностью до ¼ деления шкалы.

Величина динамического давления определяется по формуле:

, (3.5)

где Р_дин – динамическое давление воздуха в воздуховоде, Па;

Р_приб – показания прибора, зафиксированные по нижней части мениска в наклонной трубке;

N – цена наименьшего деления, определяемая по табл. 3.2 в зависимости от значения косинуса угла наклона трубки К (значение косинуса угла указывается на соответствующих делениях сектора манометра), Па.

Таблица 3.2

Значения косинуса угла наклона трубки, верхний предел измерения и цена наименьшего деления шкалы микроманометра

Величина К	0,2	0,3	0,4	0,6	0,8
Верхний предел измерения, Па	600	900	1200	1800	2400
Цена наименьшего деления N, Па	2	3	4	6	8
