2.1.6 Корпус микросхемы 74hc132 (dd1)

Сохраняем предыдущий проект под именем «CORP_74HC132.PCB», и удаляем с рабочего поля все, кроме атрибутов RefDes и Type.

Корпус микросхемы 74HC132 приведен на рис. 1.10 (корпус DIP14 – Dual In-Line Package – корпус с двухрядным расположением выводов). Начнем создание корпуса с размещения контактных площадок. Микросхема имеет 14 штыревых выводов, поэтому все контактные площадки будут иметь отверстия.

На нижней панели перейдите на слой Bottom, установите шаг координатной сетки 1,25 мм.

С помощью команды Place/Pad разместите первую контактную площадку. Микросхема имеет 14 штыревых выводов, с размерами 0,25×0,45 мм, поэтому в качестве диаметра отверстия контактной площадки зададим 0,5 мм. Назначьте размещенной контактной площадке уже созданный ранее стиль «round 0.5mm».

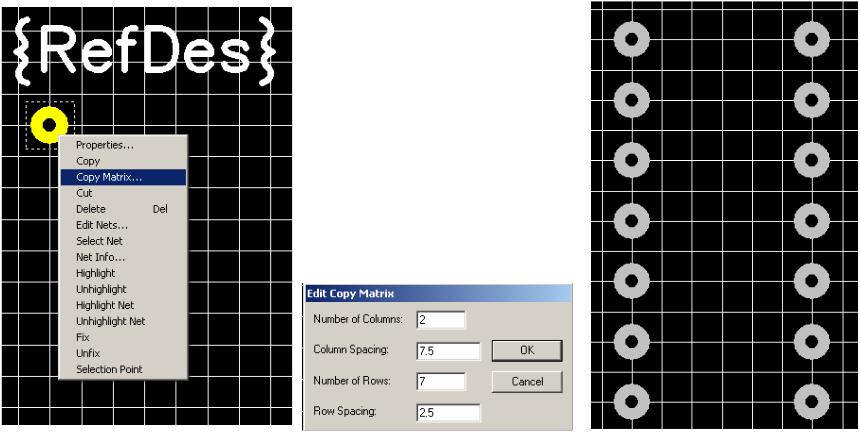

Для размещения остальных контактных площадок микросхемы щелкните по первой контактной площадке правой кнопкой мыши и в открывшемся меню выберите пункт Copy Matrix (Копировать матрицу) (рис. 2.54 а).

В окне Edit Copy Matrix установите следующие параметры (значения параметров берутся из габаритного чертежа корпуса, рис. 1.10): Number of Columns (Количество «Столбцов» контактных площадок) = 2 (выводы расположены в 2 «столбца»), Column Spacing (Расстояние между столбцами) = 7,5 мм, Number of Rows (Количество «Рядов» контактных площадок) = 7, Row Spacing (Расстояние между «Рядами») = 2,5 мм (рис. 2.54 б). Результат показан на рис. 2.54 в.

а б в

Рис. 2.54

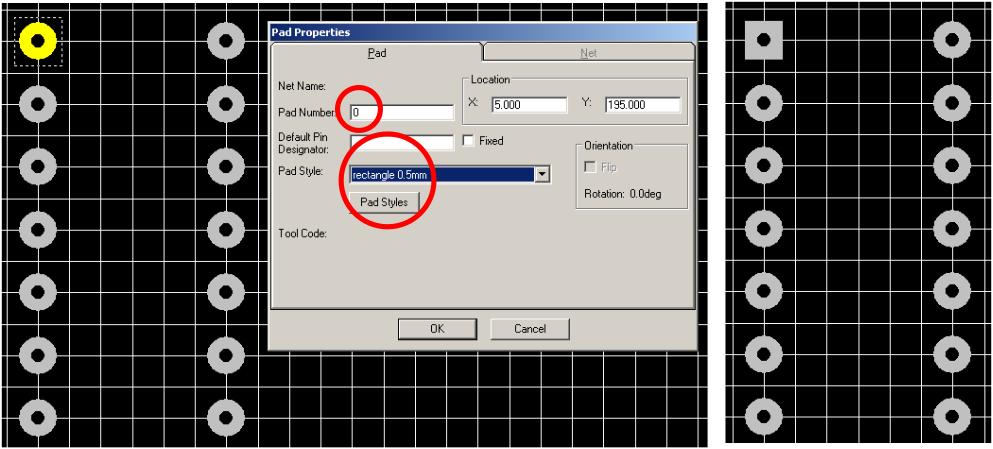

Согласно рис. 1.9 первая контактная площадку располагается в левом верхнем углу. Назначаем ей ранее созданный стиль «rectangle 0.5mm». Напоминаю, что на данном этапе всем контактным площадкам присвоен номер 0 (Pad Number) (рис. 2.55 а). Результат применения стиля – на рис. 2.55 б.

а б

Рис. 2.55

Теперь с помощью команды Utils/Renumber Tool пронумеруем контактные площадки (согласно рис. 1.9): в первом столбце – от квадратной вниз, во втором столбце – снизу вверх (рис. 2.56 а,б)

а б

Рис. 2.56

После нумерации обратите внимание на то, что правый верхний вывод имеет номер «14» (рис. 2.57).

Рис. 2.57

На квадратной контактной площадке ставим точку привязки Place/Point.

Теперь можно с помощью команды Utils/Renumber Tool пронумеровать выводы (Default Pin Des). В дальнейшем при разводке платы номера контактных площадок и выводов должны совпадать, но на данном этапе при сохранении корпуса элемента в библиотеку номера выводов сбрасываются. Поэтому нумерация выводов на данном этапе создания компонента не является обязательной (в отличие от нумерации контактных площадок), но ее наличие обеспечивает отображение номеров на рабочем поле.

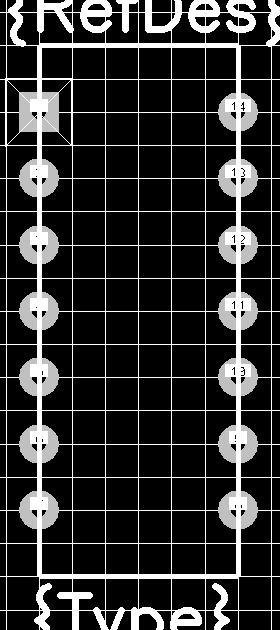

На нижней панели переходим на слой Top Silk и рисуем контур корпуса микросхемы с размерами 7,5×20 мм, перемещаем атрибуты ближе к корпусу (рис. 2.58).

Рис. 2.58

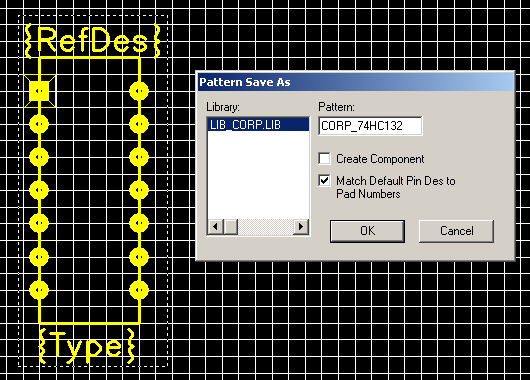

Выделяем все объекты компонента и сохраняем его в открытую библиотеку «LIB_CORP.LIB» под именем «CORP_74HC132» (рис. 2.59).

Рис. 2.59

Сохраняем проект PCB с данным элементом в файле с именем «CORP_ 74HC132.PCB».
