2.1.4 Корпус микросхемы 7805ст (da1)

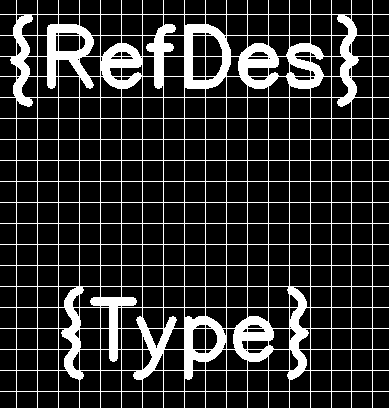

Сохраняем предыдущий проект под именем «CORP_7805CT.PCB», и удаляем с рабочего поля все, кроме атрибутов RefDes и Type (рис. 2.38).

Рис. 2.38

Корпус микросхемы 7805СТ приведен на рис. 1.6. Начнем создание корпуса с размещения контактных площадок. Микросхема имеет штыревые выводы, поэтому все контактные площадки будут иметь отверстия.

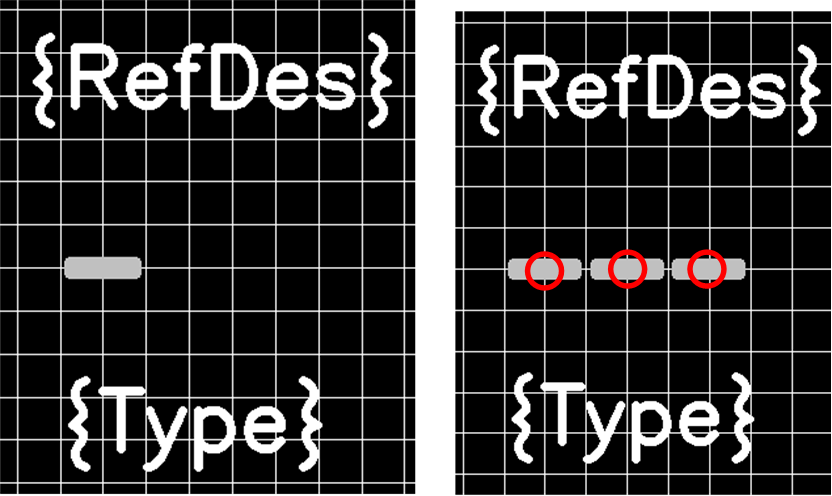

На нижней панели перейдите на слой Bottom, установите шаг координатной сетки 1,25 мм, и с помощью команды Place/Pad разместите контактную площадку под первый вывод микросхемы (рис. 2.39 а).

Не обращайте внимания на то, что контактная площадка не имеет отверстия. Стили контактных площадок установим после размещения. Микросхема 7805СТ имеет всего три вывода, поэтому контактные площадки быстрее разместить вручную. Согласно рис. 1.6, центры контактных площадок отстоят друг от друга на расстояние 2,5 мм (рис. 2.39 б).

а б

Рис. 2.39

Теперь установим стили контактных площадок. Выводы микросхемы имеют прямоугольную форму с размерами 0,5×0,8 мм, однако, в P-CAD отверстия в контактных площадках могут иметь только круглую форму, поэтому в качестве диаметра отверстия будем задавать – 0,8 мм.

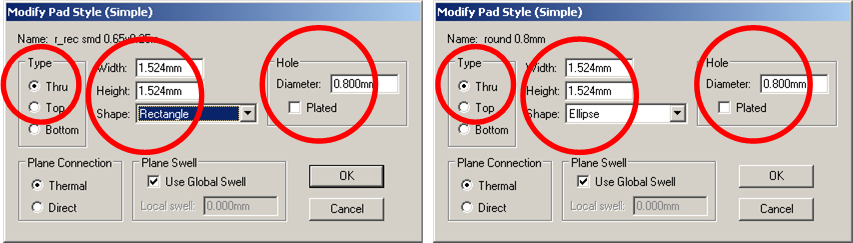

Проделав операции, показанные на рис. 2.23-2.25 и создав для первого вывода стиль контактной площадки под названием «rectangle 0.8mm» с параметрами (рис. 2.40 а), а для второго и третьего выводов стиль «round 0.8mm» с параметрами (рис. 2.40 б),

а б

Рис. 2.40

получаем результат (рис. 2.41 а). Командой Place/Point установим на первую контактную площадку точку привязки (рис. 2.41 б)

а б

Рис. 2.41

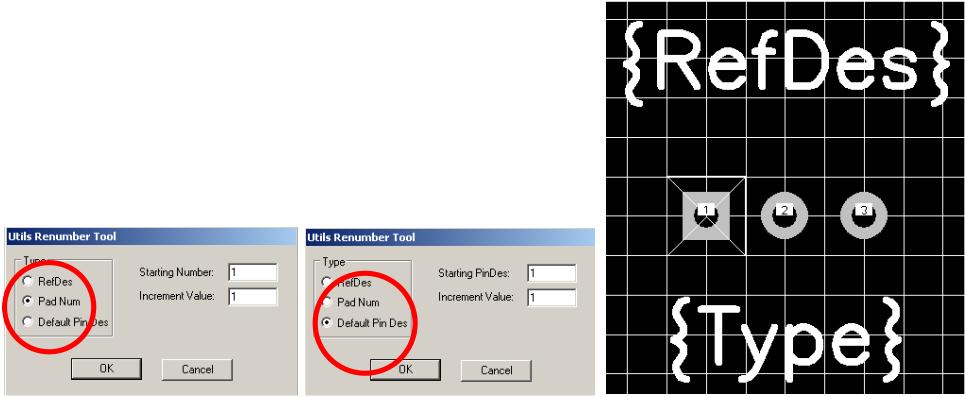

С помощью команды Utils/Renumber Tool установим номера контактных площадок Pad Num и номера соответствующих выводов Default Pin Des. Сначала для нумерации контактных площадок в окне Utils Renuber Tool установите указатель на Pad Num (рис. 2.42 а) и затем по очереди левой кнопкой мыши отметьте все контактные площадки, начиная с квадратной. На рабочем поле ничего не изменится. Теперь для нумерации выводов в окне Utils Renuber Tool установите указатель на Default Pin Des (рис. 2.42 б) и также отметьте все контактные площадки. В результате внутри контактных площадок отобразятся номера в белых квадратиках (рис. 2.42 в).

а б в

Рис. 2.42

На нижней панели перейдем на слой Top Silk, выберем шаг сетки 0,25 мм и рисуем контур корпуса с размерами 4,5×10 мм (рис.2.43). Перемещаем атрибуты ближе к корпусу и для удобства отображения результата возвращаем шаг сетки 1,25 мм (рис. 2.43).

Рис. 2.43

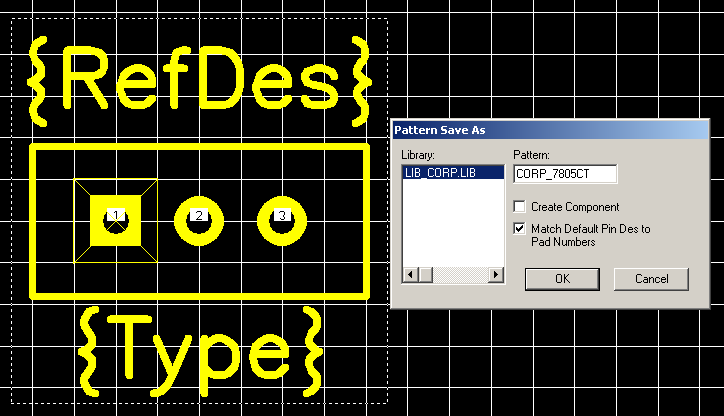

Выделяем все объекты компонента и сохраняем его в открытую библиотеку «LIB_CORP.LIB» под именем «CORP_7805CT» (рис. 2.44).

Рис. 2.44

Сохраняем проект PCB с данным элементом в файле с именем «CORP_7805CT.PCB».
