4 Трассировка двусторонней печатной платы с помощью автотрассировщика quickroute

4.1 Настройка конфигурации

Запустите P-CAD PCB.

По команде Options/Configure в открывшемся окне во вкладке General установите метрическую систему единиц: в блоке параметров Units установите параметр mm. Другие параметры оставьте по умолчанию. Нажмите OK.

По команде Options/Grids в открывшемся окне в окне Grid Spacing установите шаг координатной сетки 1,25 мм, нажмите кнопку Add.

В блоке параметров Visible Grid Style установите параметр Dotted.

Сохраните текущий проект в файле с именем «Plate.PCB».

4.2 Размещение компонентов на печатной плате

Выполните команду Utils/Load Netlist (Инструменты/Загрузить список цепей) (рис. 4.1 а). В открывшемся окне (рис. 4.1 б) с помощью кнопки Netlist Filename выберите ранее созданный в Schematic’е файл списка цепей «Scheme.net», в окне Netlist Format выберите «Tango». Нажмите OK.

а б

Рис. 4.1

Результат показан на рис. 4.2. Компоненты на плате размещаются автоматически по возрастанию номеров их позиционных обозначений. Синими линиями показаны электрические связи между выводами элементов в соответствии с принципиальной схемой.

Рис. 4.2

4.3 Контур печатной платы и барьеры трассировки

Необходимо обозначить контур печатной платы, в пределах которого должны быть размещены элементы и проложены проводники.

При текущем способе создания печатной платы удобнее создать контур платы в новом проекте «Contour.PCB», а затем скопировать контур и барьеры в проект «Plate.PCB». (Помните, что в новом проекте шаг координатной сетки должен быть задан 1,25 мм).

Контур печатной платы нужного размера (в данном случае 80×100 мм) и монтажные отверстия нужного диаметра (в данном случае 5 мм) рисуются в новом проекте на слое Board командами Place/Line и Place/Arc (рис. 4.3).

Помните, что центры монтажных отверстий должны располагаться в узлах координатной сетки.

Рис. 4.3

Все, что изображено на слое Board, воспринимается автотрассировщиком QuickRoute как барьер, который нельзя пересекать проводниками на всех слоях.

Помимо контура печатной платы необходимо ввести барьеры трассировки шириной 5 мм по краям платы и вокруг отверстий – это делается для того, чтобы наличием зазора можно было защитить проводники от возможных повреждений при монтаже платы в корпус устройства.

Размещение барьеров на плате по команде Place/Keepout (Разместить/Барьер) (рис. 4.4 а) сегмента линии или замкнутой области в виде полигона означает запрет на пересечение их трассами проводников на одном выбранном или всех доступных слоях. Предварительно по команде Options/Current Keepout (Опции/Текущий Барьер) установите параметры барьеров трассировки (рис. 4.4 б): линия (Line) или полигон (Polygon), располагаемые на текущем слое (Current) или на всех доступных слоях (All).

а б

Рис. 4.4

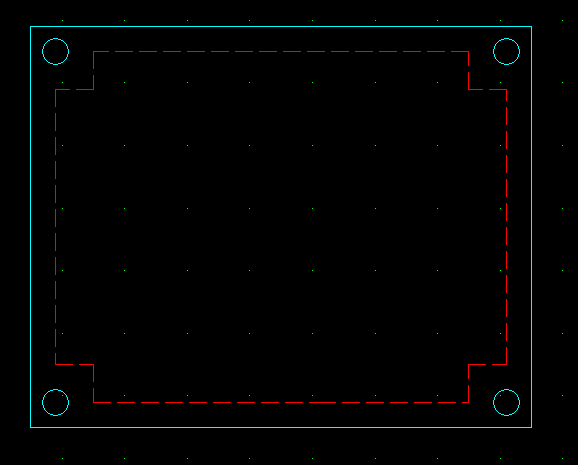

Размещенные барьеры трассировки показаны на плате красной штриховой линией (рис. 4.5).

Рис. 4.5

Сохраните проект «Contour.PCB».
