2.3.8 Компонент: диод 1n4150 (vd1, vd2)

Нажимаем Component/New, в окне Open указываем «Lib_Corp.lib».

Component Information => Select Pattern и в Library Browse => «CORP_1N4150». Нажимаем ОК.

Component Information => Number of Gates = 1.

Component Information => Select Symbol и в Library Browse => «SYM_1N4150». С предупреждением «Warning: 5638» соглашаемся.

Заполняем графы Component Information, как показано на рис. 2.115 а.

Component Information => Pins View и заполняем таблицу (рис 2.115 а).

Нажимаем Component/Validate, и при отсутствии ошибок нажимаем Component/Save и сохраняем компонент под именем «1N4150» (рис. 2.115 б).

а б

Рис. 2.115

2.3.9 Компонент: светодиод ал307б (hl1)

Нажимаем Component/New, в окне Open указываем «Lib_Corp.lib».

Component Information => Select Pattern и в Library Browse => «CORP_AL307B». Нажимаем ОК.

Component Information => Number of Gates = 1.

Component Information => Select Symbol и в Library Browse => «SYM_AL307B». С предупреждением «Warning: 5638» соглашаемся.

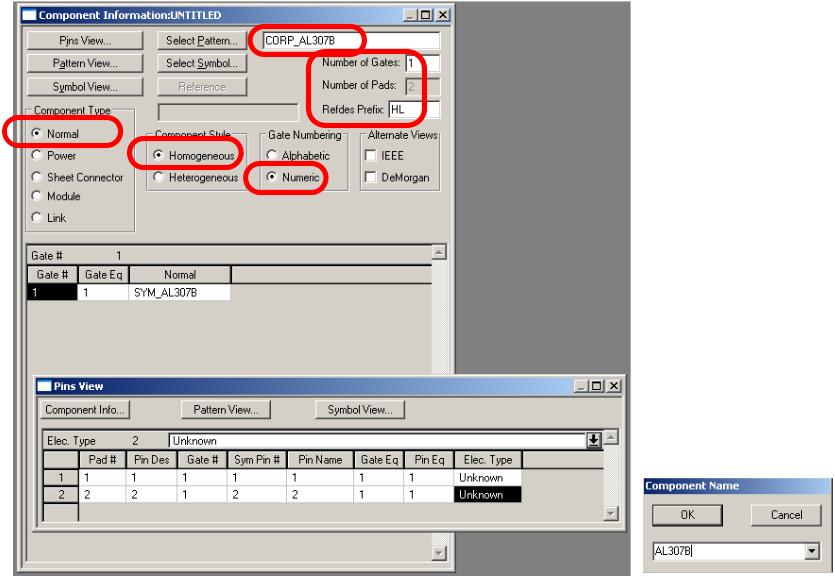

Заполняем графы Component Information, как показано на рис. 2.116 а.

Component Information => Pins View и заполняем таблицу (рис 2.116 а).

Нажимаем Component/Validate, и при отсутствии ошибок нажимаем Component/Save и сохраняем компонент под именем «AL307B» (рис. 2.116 б).

а б

Рис. 2.116

2.3.10 Компонент: кварцевый резонатор рк274 мд (zq1)

Нажимаем Component/New, в окне Open указываем «Lib_Corp.lib».

Component Information => Select Pattern и в Library Browse => «CORP_RK274MD». Нажимаем ОК.

Component Information => Number of Gates = 1.

Component Information => Select Symbol и в Library Browse => «SYM_RK274MD». С предупреждением «Warning: 5638» соглашаемся.

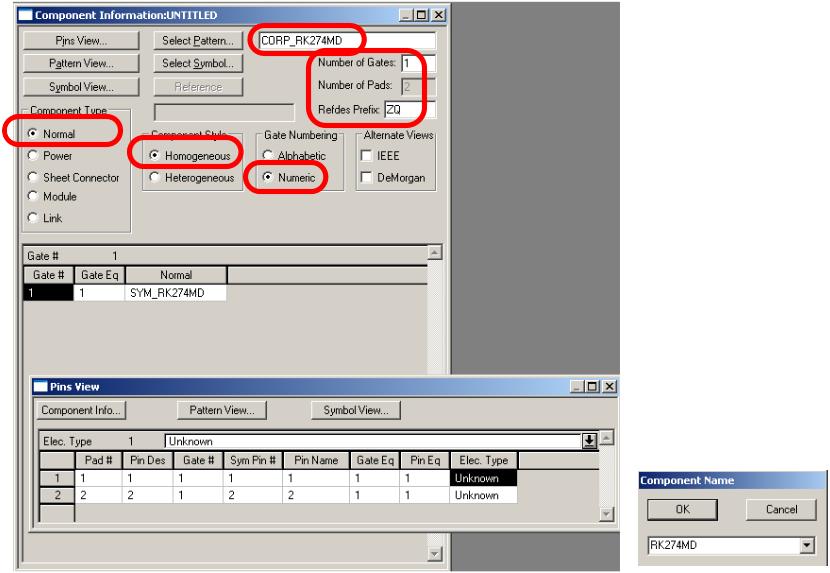

Заполняем графы Component Information, как показано на рис. 2.117 а.

Component Information => Pins View и заполняем таблицу (рис 2.117 а).

Нажимаем Component/Validate, и при отсутствии ошибок нажимаем Component/Save и сохраняем компонент под именем «RK274MD» (рис. 2.117 б).

а б

Рис. 2.117

2.3.11 Компонент: резистор млт-0,125 Вт (r1, r3-r13)

Нажимаем Component/New, в окне Open указываем «Lib_Corp.lib».

Component Information => Select Pattern и в Library Browse => «CORP_MLT-0125». Нажимаем ОК.

Component Information => Number of Gates = 1.

Component Information => Select Symbol и в Library Browse => «SYM_MLT-0125». С предупреждением «Warning: 5638» соглашаемся.

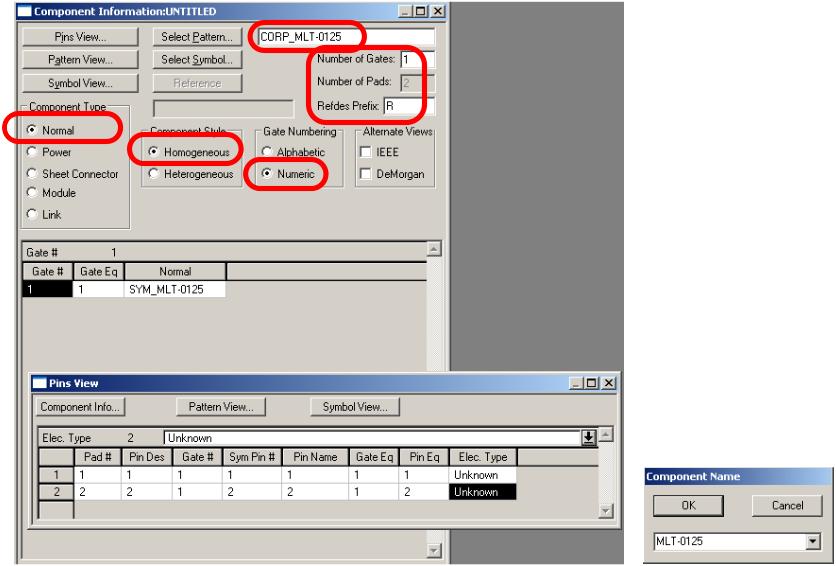

Заполняем графы Component Information, как показано на рис. 2.118 а.

Component Information => Pins View и заполняем таблицу (рис 2.118 а).

Нажимаем Component/Validate, и при отсутствии ошибок нажимаем Component/Save и сохраняем компонент под именем «MLT-0125» (рис. 2.118 б).

а б

Рис. 2.118
