2.3.4 Компонент: микросхема 7805ст (da1)
Нажимаем Component/New, в окне Open указываем «Lib_Corp.lib».
Component Information => Select Pattern и в Library Browse => «CORP_7805CT». Нажимаем ОК.
Component Information => Number of Gates = 1.
Component Information => Select Symbol и в Library Browse => «SYM_7805CT». С предупреждением «Warning: 5638» соглашаемся.

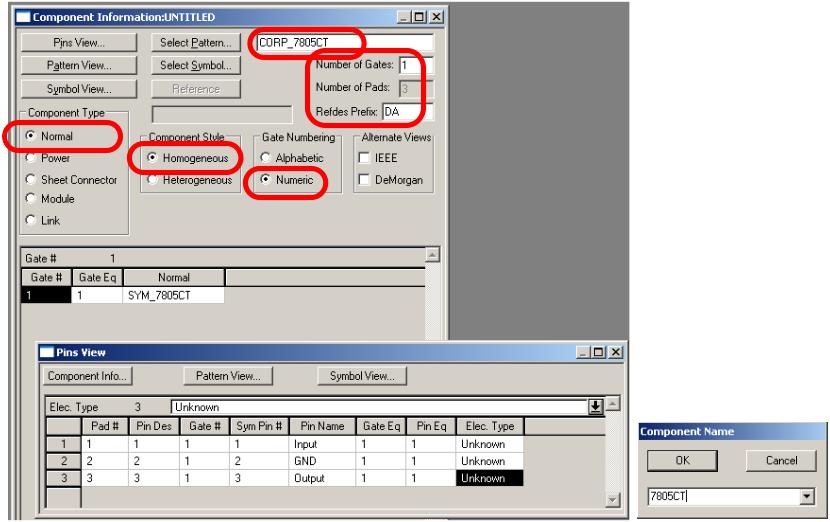

Заполняем графы Component Information, как показано на рис. 2.111 а.
Component Information => Pins View и заполняем таблицу (рис 2.111 а).
Нажимаем Component/Validate, и при отсутствии ошибок нажимаем Component/Save и сохраняем компонент под именем «7805СТ» (рис. 2.111 б).
а б
Рис. 2.111
2.3.5 Компонент: микросхема ne567n (da2)
Нажимаем Component/New, в окне Open указываем «Lib_Corp.lib».
Component Information => Select Pattern и в Library Browse => «CORP_NE567N». Нажимаем ОК.
Component Information => Number of Gates = 1.
Component Information => Select Symbol и в Library Browse => «SYM_NE567N». С предупреждением «Warning: 5638» соглашаемся.

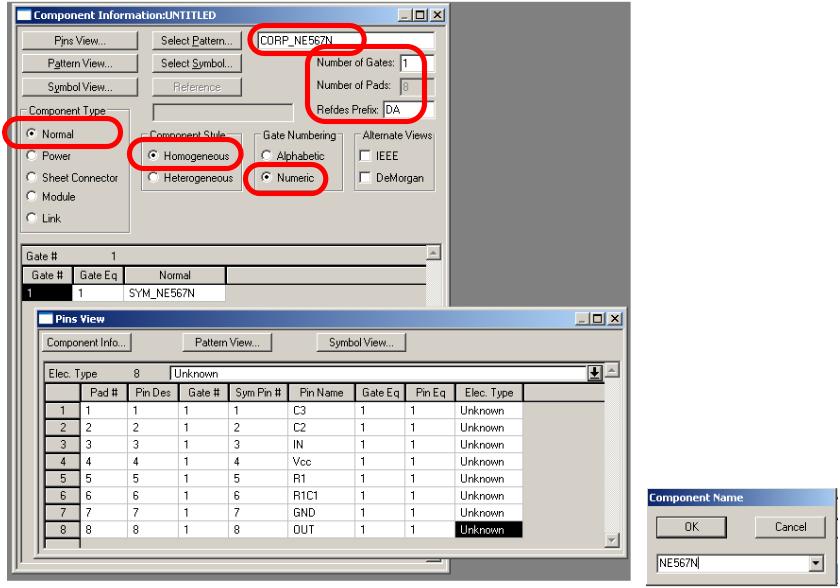

Заполняем графы Component Information, как показано на рис. 2.112 а.
Component Information => Pins View и заполняем таблицу (рис 2.112 а).
Нажимаем Component/Validate, и при отсутствии ошибок нажимаем Component/Save и сохраняем компонент под именем «NE567N» (рис. 2.112 б).
а б
Рис. 2.112
2.3.6 Компонент: микросхема 74hc132 (dd1)
Нажимаем Component/New, в окне Open указываем «Lib_Corp.lib».
Component Information => Select Pattern и в Library Browse => «CORP_74HC132». Нажимаем ОК.
Component Information => Number of Gates = 1.
Component Information => Select Symbol и в Library Browse => «SYM_74HC132». С предупреждением «Warning: 5638» соглашаемся.

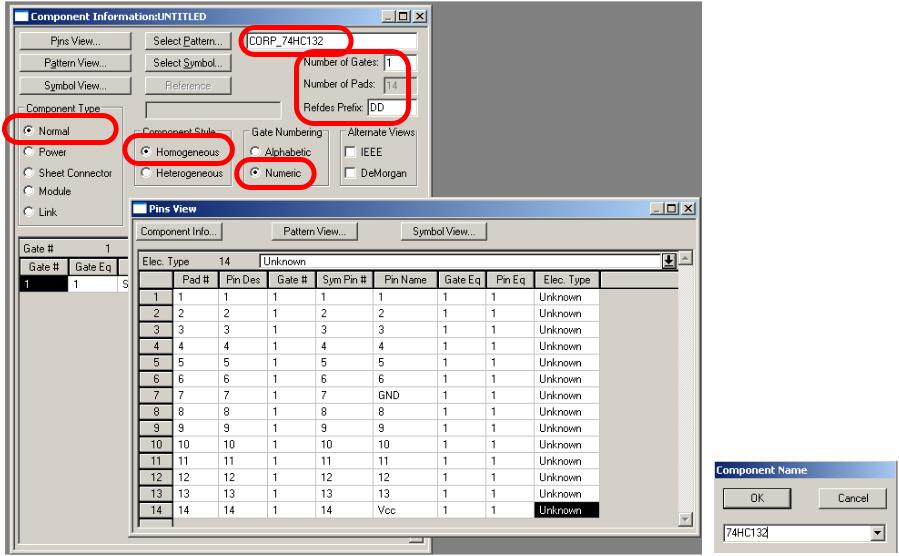

Заполняем графы Component Information, как показано на рис. 2.113 а.
Component Information => Pins View и заполняем таблицу (рис 2.113 а).
Нажимаем Component/Validate, и при отсутствии ошибок нажимаем Component/Save и сохраняем компонент под именем «74HC132» (рис. 2.113 б).
а б
Рис. 2.113
2.3.7 Компонент: микросхема pic16f84 (dd2)
Нажимаем Component/New, в окне Open указываем «Lib_Corp.lib».
Component Information => Select Pattern и в Library Browse => «CORP_PIC16F84». Нажимаем ОК.
Component Information => Number of Gates = 1.
Component Information => Select Symbol и в Library Browse => «SYM_PIC16F84». С предупреждением «Warning: 5638» соглашаемся.

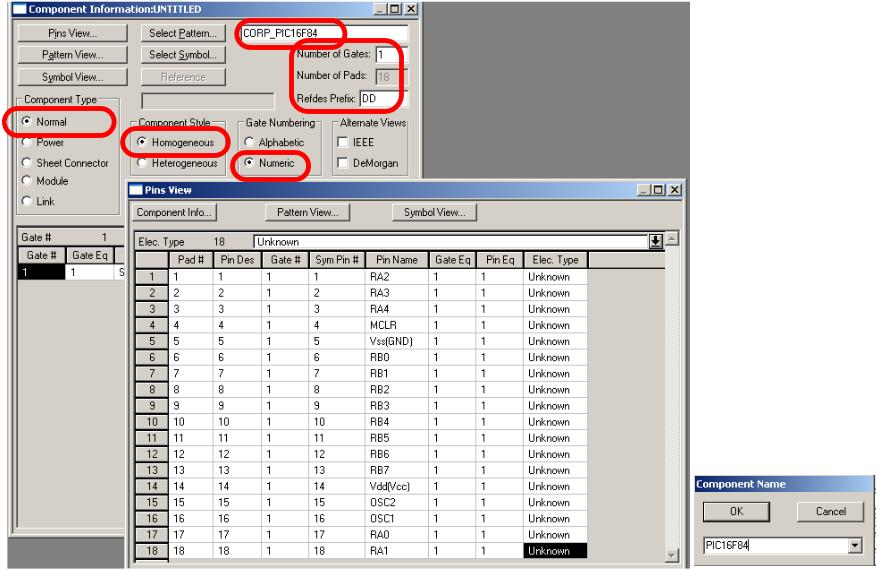

Заполняем графы Component Information, как показано на рис. 2.114 а.
Component Information => Pins View и заполняем таблицу (рис 2.114 а).
Нажимаем Component/Validate, и при отсутствии ошибок нажимаем Component/Save и сохраняем компонент под именем «PIC16F84» (рис. 2.114 б).
а б
Рис. 2.114
