2.2.9 Символ светодиода ал307б (hl1)
Сохраняем предыдущий проект под именем «SYM_AL307B.SCH».

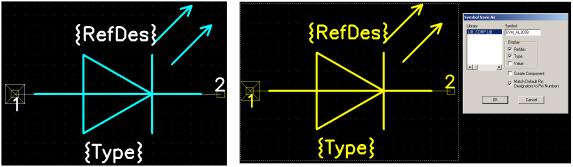

Символ светодиода отличается от символа диода только излучающими стрелочками, поэтому дорисовываем к символу стрелочки командой Place/Line (уменьшая при этом шаг сетки до 0,1 мм) и получаем рис. 2.93 а. Выделяем все и сохраняем символ в библиотеку под именем «SYM_AL307B» (рис. 2.93 б).
а б
Рис. 2.93
Сохраняем проект с данным элементом в файле с именем «SYM_AL307B.SCH».
2.2.10 Символ кварцевого резонатора рк274 мд (zq1)
Сохраняем предыдущий проект под именем «SYM_RK274MD.SCH», и удаляем с рабочего поля все, кроме атрибутов RefDes и Type.
Командой Place/Pin размещаем 2 вывода, расставляем их нумерацию, командой Place/Line рисуем контур символа резонатора, командой Place/Text размещаем дополнительный текст на символе, командой Place/Point на первом выводе ставим точку привязки, редактируем положение атрибутов RefDes и Type и получаем рис. 2.94 а. Выделяем все и сохраняем символ в библиотеку под именем «SYM_ RK274MD» (рис. 2.94 б).
а б
Рис. 2.94
Сохраняем проект с данным элементом в файле с именем «SYM_RK274MD.SCH».
2.2.11 Символ резистора млт-0,125 Вт (r1, r3-r13)
Сохраняем предыдущий проект под именем «SYM_MLT-0125.SCH», и удаляем с рабочего поля все, кроме атрибутов RefDes и Type.
Командой Place/Pin размещаем 2 вывода, расставляем их нумерацию, командой Place/Line рисуем контур символа резистора, командой Place/Text размещаем дополнительный текст на символе, командой Place/Point на первом выводе ставим точку привязки, редактируем положение атрибутов RefDes и Type и получаем рис. 2.95 а. Выделяем все и сохраняем символ в библиотеку под именем «SYM_ MLT-0125» (рис. 2.95 б).
а б
Рис. 2.95
Сохраняем проект с данным элементом в файле с именем «SYM_MLT-0125.SCH».
2.2.12 Символ резистора сп5-35б (r2, r14)
Сохраняем предыдущий проект под именем «SYM_CP5-35B.SCH».
Резистор СП5-35Б является подстроечным и имеет 3 вывода.

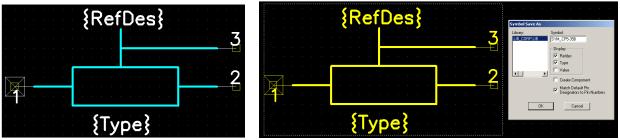

Командой Place/Pin добавляем третий вывод, командой Place/Line дорисовываем часть символа под третий вывод, расставляем нумерацию выводов, командой Place/Text размещаем дополнительный текст на символе, командой Place/Point на первом выводе ставим точку привязки, редактируем положение атрибутов RefDes и Type и получаем рис. 2.96 а. Выделяем все и сохраняем символ в библиотеку под именем «SYM_CP5-35B» (рис. 2.96 б).
а б
Рис. 2.96
Сохраняем проект с данным элементом в файле с именем «SYM_ CP5-35B.SCH».
2.2.13 Символ ключа кн-1 (sa1)
Сохраняем предыдущий проект под именем «SYM_KN-1-1.SCH», и удаляем с рабочего поля все, кроме атрибутов RefDes и Type.

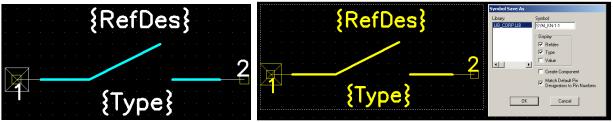

Командой Place/Pin размещаем 2 вывода, расставляем их нумерацию, командой Place/Line рисуем контур символа ключа, командой Place/Text размещаем дополнительный текст на символе, командой Place/Point на первом выводе ставим точку привязки, редактируем положение атрибутов RefDes и Type и получаем рис. 2.97 а. Выделяем все и сохраняем символ в библиотеку под именем «SYM_ KN-1-1» (рис. 2.97 б).
а б
Рис. 2.97
Сохраняем проект с данным элементом в файле с именем «SYM_KN-1-1.SCH».
