Рекомендуемая литература:

1. Инженерные решения по охране труда в строительстве. Справочник строителя под редакцией Г.Г. Орлова, М., 1985 г.

2. СНиП 2.09-04-87* Административные и бытовые здания. – М., 1988 г.

Задача № 10

Рассчитать молниезащиту промышленного корпуса по пожарной опасности категории А отдельно стоящим стержневым молниеотводом. Здание расположено в г. Нижневартовск, Тюменской области.

Задачу решить по варианту, который совпадает с предпоследней цифрой учебного шифра.

Исходные данные	Вариант
	1	2	3	4	5	6	7	8	9	10
Размеры корпуса в м.	20×30	20×30	30×50	20×50	20×50	20×50	20×30	20×30	20×50	20×50
Высота в плане	20	20	30	20	30	30	20	20	30	30

Недостающие данные принять самостоятельно с соответствующим обоснованием.

Необходимо учесть, что интенсивность грозовой деятельности для Тюменской области n = 40.

Рекомендации к решению задачи:

1. Сделать эскиз промышленного корпуса с указанием отдельно стоящим стержневым молниеотводом.

2. Рассчитать ожидаемое количество поражений молнией в год N:

3. Определить высоту молниеотвода и вычертите на эскизе зоны защиты молниеотводом.

4. Показать заземление, конструкцию которого примите самостоятельно, сделайте его эскиз.

Рекомендуемая литература:

1. Инструкции по устройству молниезащиты зданий и сооружений и промышленных коммуникаций СО 153 34-21 122.2003. – Екатеринбург: изд. дом Уралюриздат, 2005 г.

2. Инженерные решения по охране труда в строительстве. Справочник строителя под редакцией Т.Г. Орлова. – М.: 1985 г.

3. Орлов Г.Г. Охрана труда в строительстве. – М.: Высшая школа, 1985 г.

Задача № 11

Определить предел огнестойкости по потере несущей способности железобетонной стены толщиной 140 мм, имеющей платформенное опирание через слой цементного раствора. Бетон класса В-30. На известковом щебне. Процент армирования _а = 0,5. Нагрузка N = 2200 КН (см. рис. 3).

Рекомендации к решению задачи:

1. Для определения предела огнестойкости железобетонной стены на графике (приложение) находим на оси ординат точку, соответствующую N = 2200 кН, из которой проводим горизонталь до пересечения с кривой В-30  = 0,5. Из этой точки проводим нормаль до пересечения с горизонтальной осью, обозначающей время, и определяем предел огнестойкости в минутах.

2. Показать на графике решение.

3. По таблице 4 СНиП 21-01-97* определить в каком конструктивном элементе здания можно применить данную стену. В какой степени огнестойкости здания можно применить эту стену?

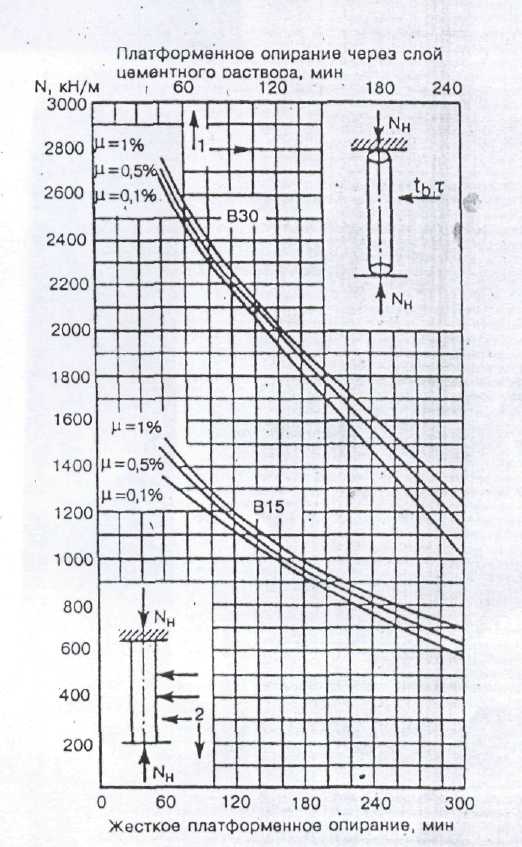

Рис. 3. Пределы огнестойкости железобетонных стен толщиной 14 см в зависимости от нагрузки N, класса бетона В и процента армирования μ (бетон на известняковом щебне и силикатобетон)
