6.3.2. Оценка чувствительности защиты линии электропередачи
Рассмотрим наиболее характерные случаи определения коэффициента чувствительности устройства защиты при различных видах КЗ в конце линии электропередачи W в электрических сетях с разными режимами нейтрали.
1. Для защиты линии W используются три трансформатора тока ТА, соединённые по схеме полной звезды, и устройство защиты А, на входе которого установлены три токовых измерительных органа ИО, также соединённые по схеме полной звезды (рис. 6.16,а).
|
Рис. 6.16. Защита линии с использованием трёхфазной схемы соединения ТТ и ИО в полную звезду |
Наименее благоприятным режимом защиты линии от междуфазных КЗ является двухфазное КЗ в конце зоны действия защиты (независимо от режима нейтрали, поэтому данные расчёты справедливы как для оценки чувствительности защиты электрических сетей напряжением 6–10–35 кВ, так и напряжением 110–220 кВ). В случае КЗ между фазами В и С по фазам электрической сети будут протекать токи
|
(6.31) |
Для схемы соединения
ТТ и ИО в полную звезду для симметричного
режима коэффициент схемы
,
для двухфазного КЗ –
.
По двум из трёх ИО устройства защиты
будут протекать токи, пропорциональные
току
,
что обеспечит условие срабатывания
устройства защиты
|
(6.32) |
Подставив указанные значения в выражение (6.29), получим коэффициент чувствительности защиты
|
(6.33) |
2. Схема соединения ТТ и ИО, рассмотренная в п.1, но используемая для защиты от однофазных КЗ на землю и применяемая только в электрических сетях напряжением 110–220 кВ с глухо или эффективно заземленной нейтралью (рис. 6.16,б). В случае однофазного КЗ на землю фазы А по фазам электрической сети будут протекать токи
|
(6.34) |
Коэффициенты схемы
для рассматриваемого случая равны
и
.
Ток будет протекать только по одному
измерительному органу фазы А ИОА
|
(6.35) |
но этого окажется достаточно для срабатывания устройства защиты.
Подставив указанные значения в выражение (6.29), получим
|
(6.36) |
3. Рассмотрим схему соединения ТТ и ИО в неполную звезду, в настоящее время широко используемую для защиты линий электропередачи напряжением 6–10–35 кВ от междуфазных КЗ (рис. 6.17,а). В этом случае необходимо рассмотреть двухфазное КЗ в конце зоны действия защиты в минимальном режиме работы сети.
Распределение токов в первичной сети и коэффициенты схемы аналогичны, рассмотренным в п. 1. При различных сочетаниях повреждённых фаз сети вторичные токи будут протекать либо по двум ИО (при КЗ между фазами А и С), либо по одному ИО (при КЗ между А и В либо В и С). Во всех случаях хотя бы по одному ИО будет протекать ток
, |
(6.37) |
а коэффициент чувствительности будет равен
|
(6.38) |
|

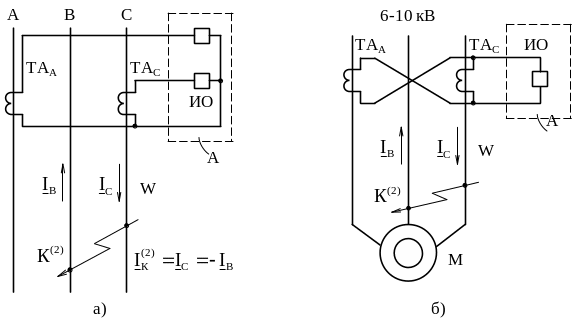

Рис. 6.17. Защита линии с использованием двухфазной схемы соединения ТТ и ИО в неполную звезду (а) и двухфазной схемы соединения ТТ в неполный треугольник с одним измерительным органом (б) |
4. Для защиты линии,
питающей электродвигатели напряжением
6–10 кВ, может быть использована схема
соединения ТТ в неполный треугольник
с одним измерительным органом, включенным
на разность токов (рис. 6.17,б). Коэффициент
схемы для симметричного режима равен
(см. раздел 6.2.5).
При двухфазном КЗ на выводах электрожвигателя и разных вариантах повреждённых фаз через измерительный орган будут протекать разные входные токи. При КЗ между фазами В и С (или А и В) вторичный ток IИО будет создаваться только от одного ТТ и будет равен
|
(6.39) |
и, следовательно, коэффициент схемы для данного случая будет .
При КЗ между фазами А и С вторичный ток IИО будет равен сумме вторичных токов двух ТТ – ТАА и ТАС, находящихся в противофазе (см. раздел 6.2.5)
|
(6.40) |
и,
следовательно, коэффициент схемы будет
равен
.
Но поскольку мы должны рассматривать наименее благоприятные условия для работы устройства защиты (см. выше), то коэффициент чувствительности следует определять по первому варианту, т.е. при , следовательно
|
(6.41) |
