Результаты расчетов
sh1
Трехфазное к.з. в узле 100. Переходное сопротивление: R= .0000 X= .0000
╔══════════╤══════╤═════════════════════════════╤═════════════════════════════╗
║ Граничные│ Вели-│ Симметричные составляющие │ Фазные токи ║
║ узлы │ чина │ "1" │ "2" │ 3*"0" │ "A" │ "B" │ "C" ║
╟──────────┼──────┼─────────┼─────────┼─────────┼─────────┼─────────┼─────────╢
║ 100 0│ KA │ 4.249│ .000│ .000│ 4.249│ 4.249│ 4.249║
║ │ град │( 159.91)│( .00)│( .00)│( 159.91)│( 39.91)│( -80.09)║
║ 100 1│ KA │ .000│ .000│ .000│ .000│ .000│ .000║
║ │ град │( .00)│( .00)│( .00)│( .00)│( .00)│( .00)║
║ 100 0│ KA │ 4.249│ .000│ .000│ 4.249│ 4.249│ 4.249║
║ │ град │( 159.91)│( .00)│( .00)│( 159.91)│( 39.91)│( -80.09)║
║ Ток │ КА │ 4.249│ .000│ .000│ 4.249│ 4.249│ 4.249║
║ к.з. │ град │( -20.09)│( .00)│( .00)│( -20.09)│(-140.09)│( 99.91)║
╚══════════╧══════╧═════════╧═════════╧═════════╧═════════╧═════════╧═════════╝
Сопротивления относительно точки к.з.
Z1: 1.3400 +j .4900 Z0: .0000 +j .0000
╔═════╤══════╤═════════════════════════════╤═════════════════════════════╗
║ Узел│ Вели-│ Симметричные составляющие │ Фазные напряжения ║
║ │ чина │ "1" │ "2" │ "0" │ "A" │ "B" │ "C" ║
╟─────┼──────┼─────────┼─────────┼─────────┼─────────┼─────────┼─────────╢
║ 100 │ KB │ .000│ .000│ .000│ .000│ .000│ .000║
║ │ град │( .00)│( .00)│( .00)│( .00)│( .00)│( .00)║
╚═════╧══════╧═════════╧═════════╧═════════╧═════════╧═════════╧═════════╝
Вариант N 1 sh1-1
Трехфазное к.з. в узле 1. Переходное сопротивление: R= .0000 X= .0000
г==========T======T=============================T=============================¬
¦ Граничные¦ Вели-¦ Симметричные составляющие ¦ Фазные токи ¦
¦ узлы ¦ чина ¦ "1" ¦ "2" ¦ 3*"0" ¦ "A" ¦ "B" ¦ "C" ¦
¦----------+------+---------+---------+---------+---------+---------+---------¦
¦ 1 100¦ KA ¦ 4.087¦ .000¦ .000¦ 4.087¦ 4.087¦ 4.087¦
¦ ¦ град ¦( 160.71)¦( .00)¦( .00)¦( 160.71)¦( 40.71)¦( -79.29)¦
¦ 1 2¦ KA ¦ .000¦ .000¦ .000¦ .000¦ .000¦ .000¦
¦ ¦ град ¦( .00)¦( .00)¦( .00)¦( .00)¦( .00)¦( .00)¦
¦ 1 3¦ KA ¦ .000¦ .000¦ .000¦ .000¦ .000¦ .000¦
¦ ¦ град ¦( .00)¦( .00)¦( .00)¦( .00)¦( .00)¦( .00)¦
¦ 100 1¦ KA ¦ 4.087¦ .000¦ .000¦ 4.087¦ 4.087¦ 4.087¦
¦ ¦ град ¦( -19.29)¦( .00)¦( .00)¦( -19.29)¦(-139.29)¦( 100.71)¦
¦ Ток ¦ КА ¦ 4.087¦ .000¦ .000¦ 4.087¦ 4.087¦ 4.087¦
¦ к.з. ¦ град ¦( -19.29)¦( .00)¦( .00)¦( -19.29)¦(-139.29)¦( 100.71)¦
L==========¦======¦=========¦=========¦=========¦=========¦=========¦=========-
Сопротивления относительно точки к.з.
Z1: 1.4000 +j .4900 Z0: .0000 +j .0000
г=====T======T=============================T=============================¬
¦ Узел¦ Вели-¦ Симметричные составляющие ¦ Фазные напряжения ¦
¦ ¦ чина ¦ "1" ¦ "2" ¦ "0" ¦ "A" ¦ "B" ¦ "C" ¦
¦-----+------+---------+---------+---------+---------+---------+---------¦
¦ 100 ¦ KB ¦ .245¦ .000¦ .000¦ .245¦ .245¦ .245¦
¦ ¦ град ¦( -19.29)¦( .00)¦( .00)¦( -19.29)¦(-139.29)¦( 100.71)¦
¦ 1 ¦ KB ¦ .000¦ .000¦ .000¦ .000¦ .000¦ .000¦
¦ ¦ град ¦( .77)¦( .00)¦( .00)¦( .77)¦( -2.30)¦( 1.53)¦
L=====¦======¦=========¦=========¦=========¦=========¦=========¦=========-
Вариант N 1 sh1-2
Трехфазное к.з. в узле 2. Переходное сопротивление: R= .0000 X= .0000
г==========T======T=============================T=============================¬
¦ Граничные¦ Вели-¦ Симметричные составляющие ¦ Фазные токи ¦
¦ узлы ¦ чина ¦ "1" ¦ "2" ¦ 3*"0" ¦ "A" ¦ "B" ¦ "C" ¦
¦----------+------+---------+---------+---------+---------+---------+---------¦
¦ 2 1¦ KA ¦ 3.637¦ .000¦ .000¦ 3.637¦ 3.637¦ 3.637¦
¦ ¦ град ¦( 162.54)¦( .00)¦( .00)¦( 162.54)¦( 42.54)¦( -77.46)¦
¦ 2 4¦ KA ¦ .000¦ .000¦ .000¦ .000¦ .000¦ .000¦
¦ ¦ град ¦( .00)¦( .00)¦( .00)¦( .00)¦( .00)¦( .00)¦
¦ 100 1¦ KA ¦ 3.637¦ .000¦ .000¦ 3.637¦ 3.637¦ 3.637¦
¦ ¦ град ¦( -17.46)¦( .00)¦( .00)¦( -17.46)¦(-137.46)¦( 102.54)¦
¦ 1 2¦ KA ¦ 3.637¦ .000¦ .000¦ 3.637¦ 3.637¦ 3.637¦
¦ ¦ град ¦( -17.46)¦( .00)¦( .00)¦( -17.46)¦(-137.46)¦( 102.54)¦
¦ Ток ¦ КА ¦ 3.637¦ .000¦ .000¦ 3.637¦ 3.637¦ 3.637¦
¦ к.з. ¦ град ¦( -17.46)¦( .00)¦( .00)¦( -17.46)¦(-137.46)¦( 102.54)¦
L==========¦======¦=========¦=========¦=========¦=========¦=========¦=========-
Сопротивления относительно точки к.з.
Z1: 1.5900 +j .5000 Z0: .0000 +j .0000
г=====T======T=============================T=============================¬
¦ Узел¦ Вели-¦ Симметричные составляющие ¦ Фазные напряжения ¦
¦ ¦ чина ¦ "1" ¦ "2" ¦ "0" ¦ "A" ¦ "B" ¦ "C" ¦
¦-----+------+---------+---------+---------+---------+---------+---------¦
¦ 100 ¦ KB ¦ .910¦ .000¦ .000¦ .910¦ .910¦ .910¦
¦ ¦ град ¦( -15.17)¦( .00)¦( .00)¦( -15.17)¦(-135.17)¦( 104.83)¦
¦ 1 ¦ KB ¦ .692¦ .000¦ .000¦ .692¦ .692¦ .692¦
¦ ¦ град ¦( -14.44)¦( .00)¦( .00)¦( -14.44)¦(-134.44)¦( 105.56)¦
¦ 2 ¦ KB ¦ .000¦ .000¦ .000¦ .000¦ .000¦ .000¦
¦ ¦ град ¦( -.84)¦( .00)¦( .00)¦( -.84)¦( 2.17)¦( -1.33)¦
L=====¦======¦=========¦=========¦=========¦=========¦=========¦=========-
Вариант N 1 sh1-3
Трехфазное к.з. в узле 3. Переходное сопротивление: R= .0000 X= .0000
г==========T======T=============================T=============================¬
¦ Граничные¦ Вели-¦ Симметричные составляющие ¦ Фазные токи ¦
¦ узлы ¦ чина ¦ "1" ¦ "2" ¦ 3*"0" ¦ "A" ¦ "B" ¦ "C" ¦
¦----------+------+---------+---------+---------+---------+---------+---------¦
¦ 3 1¦ KA ¦ 12.421¦ .000¦ .000¦ 12.421¦ 12.421¦ 12.421¦
¦ ¦ град ¦( 113.37)¦( .00)¦( .00)¦( 113.37)¦( -6.63)¦(-126.63)¦
¦ 1 3¦ KA ¦ .497¦ .000¦ .000¦ .497¦ .497¦ .497¦
¦ ¦ град ¦( -66.63)¦( .00)¦( .00)¦( -66.63)¦( 173.37)¦( 53.37)¦
¦ 100 1¦ KA ¦ .497¦ .000¦ .000¦ .497¦ .497¦ .497¦
¦ ¦ град ¦( -66.63)¦( .00)¦( .00)¦( -66.63)¦( 173.37)¦( 53.37)¦
¦ Ток ¦ КА ¦ 12.421¦ .000¦ .000¦ 12.421¦ 12.421¦ 12.421¦
¦ к.з. ¦ град ¦( -66.63)¦( .00)¦( .00)¦( -66.63)¦( 173.37)¦( 53.37)¦
L==========¦======¦=========¦=========¦=========¦=========¦=========¦=========-
Сопротивления относительно точки к.з.
Z1: .0077 +j .0179 Z0: .0605 +j .1542
г=====T======T=============================T=============================¬
¦ Узел¦ Вели-¦ Симметричные составляющие ¦ Фазные напряжения ¦
¦ ¦ чина ¦ "1" ¦ "2" ¦ "0" ¦ "A" ¦ "B" ¦ "C" ¦
¦-----+------+---------+---------+---------+---------+---------+---------¦
¦ 100 ¦ KB ¦ 5.598¦ .000¦ .000¦ 5.598¦ 5.598¦ 5.598¦
¦ ¦ град ¦( 5.27)¦( .00)¦( .00)¦( 5.27)¦(-114.73)¦( 125.27)¦
¦ 1 ¦ KB ¦ 5.589¦ .000¦ .000¦ 5.589¦ 5.589¦ 5.589¦
¦ ¦ град ¦( 5.56)¦( .00)¦( .00)¦( 5.56)¦(-114.44)¦( 125.56)¦
¦ 3 ¦ KB ¦ .000¦ .000¦ .000¦ .000¦ .000¦ .000¦
¦ ¦ град ¦( .00)¦( .00)¦( .00)¦( .00)¦( -.04)¦( .04)¦
L=====¦======¦=========¦=========¦=========¦=========¦=========¦=========-
Вариант N 1
Трехфазное к.з. в узле 4. Переходное сопротивление: R= .0000 X= .0000
г==========T======T=============================T=============================¬
¦ Граничные¦ Вели-¦ Симметричные составляющие ¦ Фазные токи ¦
¦ узлы ¦ чина ¦ "1" ¦ "2" ¦ 3*"0" ¦ "A" ¦ "B" ¦ "C" ¦
¦----------+------+---------+---------+---------+---------+---------+---------¦
¦ 4 2¦ KA ¦ 5.190¦ .000¦ .000¦ 5.190¦ 5.190¦ 5.190¦
¦ ¦ град ¦( 114.13)¦( .00)¦( .00)¦( 114.13)¦( -5.87)¦(-125.87)¦
¦ 2 4¦ KA ¦ .208¦ .000¦ .000¦ .208¦ .208¦ .208¦
¦ ¦ град ¦( -65.87)¦( .00)¦( .00)¦( -65.87)¦( 174.13)¦( 54.13)¦
¦ 1 2¦ KA ¦ .208¦ .000¦ .000¦ .208¦ .208¦ .208¦
¦ ¦ град ¦( -65.87)¦( .00)¦( .00)¦( -65.87)¦( 174.13)¦( 54.13)¦
¦ 100 1¦ KA ¦ .208¦ .000¦ .000¦ .208¦ .208¦ .208¦
¦ ¦ град ¦( -65.87)¦( .00)¦( .00)¦( -65.87)¦( 174.13)¦( 54.13)¦
¦ Ток ¦ КА ¦ 5.190¦ .000¦ .000¦ 5.190¦ 5.190¦ 5.190¦
¦ к.з. ¦ град ¦( -65.87)¦( .00)¦( .00)¦( -65.87)¦( 174.13)¦( 54.13)¦
L==========¦======¦=========¦=========¦=========¦=========¦=========¦=========-
Сопротивления относительно точки к.з.
Z1: .0191 +j .0426 Z0: .1822 +j .3766
г=====T======T=============================T=============================¬
¦ Узел¦ Вели-¦ Симметричные составляющие ¦ Фазные напряжения ¦
¦ ¦ чина ¦ "1" ¦ "2" ¦ "0" ¦ "A" ¦ "B" ¦ "C" ¦
¦-----+------+---------+---------+---------+---------+---------+---------¦
¦ 100 ¦ KB ¦ 5.859¦ .000¦ .000¦ 5.859¦ 5.859¦ 5.859¦
¦ ¦ град ¦( 2.08)¦( .00)¦( .00)¦( 2.08)¦(-117.92)¦( 122.08)¦
¦ 1 ¦ KB ¦ 5.855¦ .000¦ .000¦ 5.855¦ 5.855¦ 5.855¦
¦ ¦ град ¦( 2.19)¦( .00)¦( .00)¦( 2.19)¦(-117.81)¦( 122.19)¦
¦ 2 ¦ KB ¦ 5.838¦ .000¦ .000¦ 5.838¦ 5.838¦ 5.838¦
¦ ¦ град ¦( 2.54)¦( .00)¦( .00)¦( 2.54)¦(-117.46)¦( 122.54)¦
¦ 4 ¦ KB ¦ .000¦ .000¦ .000¦ .000¦ .000¦ .000¦
¦ ¦ град ¦( -.04)¦( .00)¦( .00)¦( -.04)¦( .16)¦( -.12)¦
L=====¦======¦=========¦=========¦=========¦=========¦=========¦=========-
Таблица
Результаты расчета токов КЗ
№ |
Схема |
Точка КЗ |
кА |
с |
|
А |
|
1 |
sh1.tkz |
|
4.09 |
0.001115 |
1.00 |
5.77 |
2.19 |
2 |
|
3.64 |
0.001001 |
1.00 |
5.13 |
1.74 |
|
3 |
|
12.42 |
0.007403 |
1.26 |
22.05 |
21.20 |
|
4 |
|
5.19 |
0.007103 |
1.24 |
9.11 |
3.69 |
|
5 |
sh2.tkz |
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
9 |
sh3.tkz |
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
11 |
|
|
|
|
|
|
|
12 |
|
|
|
|
|
|
|
13 |
sh4.tkz |
|
|
|
|
|
|
14 |
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
16 |
|
|
|
|
|
|
,
,
,
,

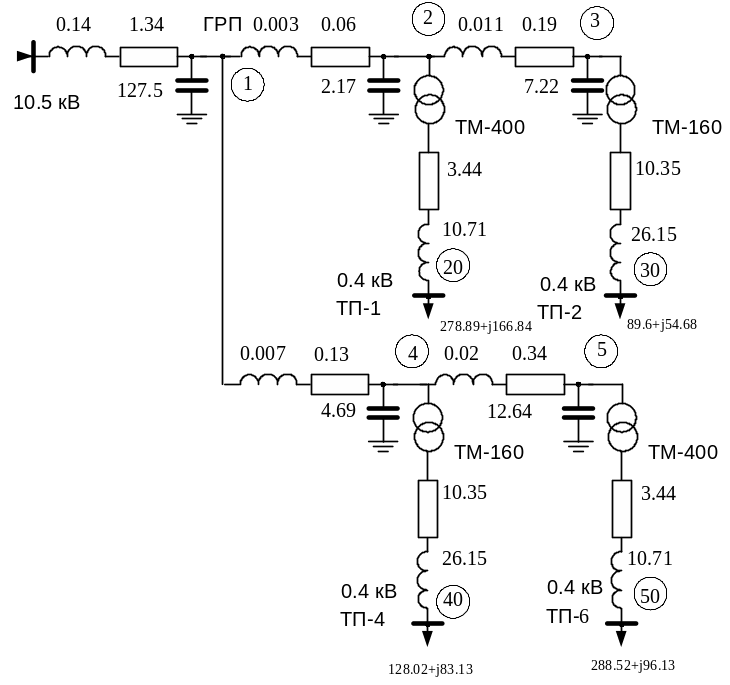

Расчет режима системы электроснабжения
Таблица
Емкостные проводимости КЛ
№ |
Линия |
Длина, м |
Сечение, мм2 |
Удельная емкостная проводимость,
|
В, мкСим |
1 |
ГРП-ТП1 |
30 |
16 |
72.2 |
2.17 |
2 |
ТП1-ТП2 |
100 |
16 |
72.2 |
7.22 |
3 |
ТП1-ТП3 |
185 |
16 |
72.2 |
13.36 |
4 |
ГРП-ТП4 |
65 |
16 |
72.2 |
4.69 |
5 |
ТП4-ТП6 |
175 |
16 |
72.2 |
12.64 |
6 |
ГРП-ТП-5 |
115 |
16 |
72.2 |
8.30 |
7 |
ТП5-ТП6 |
125 |
16 |
72.2 |
9.03 |
8 |
ГРП-ТП ЭСО |
1500 |
35 |
85 |
127.5 |
№ |
Цех, ТП |
Тип трансформатора |
Исходные нагрузки на стороне 0.4 кВ |
Нагрузки с учетом коэффициента разновременности 0.95 |
|||
РP, кВт |
QP, кВАр |
РP, кВт |
QP, кВАр |
||||
1 |
Литейный ТП-1 |
ТМ-400 |
293.57 |
175.62 |
278.89 |
166.84 |
|
2 |
Механический ТП-2, ТП-3 |
ТМ-160 |
94.32 |
57.56 |
89.60 |
54.68 |
|
3 |
Инструментальный ТП-4, ТП-5 |
ТМ-160 |
134.76 |
87.51 |
128.02 |
83.13 |
|
4 |
Термический, ТП-6 |
ТМ-400 |
303.71 |
101.19 |
288.52 |
96.13 |
|

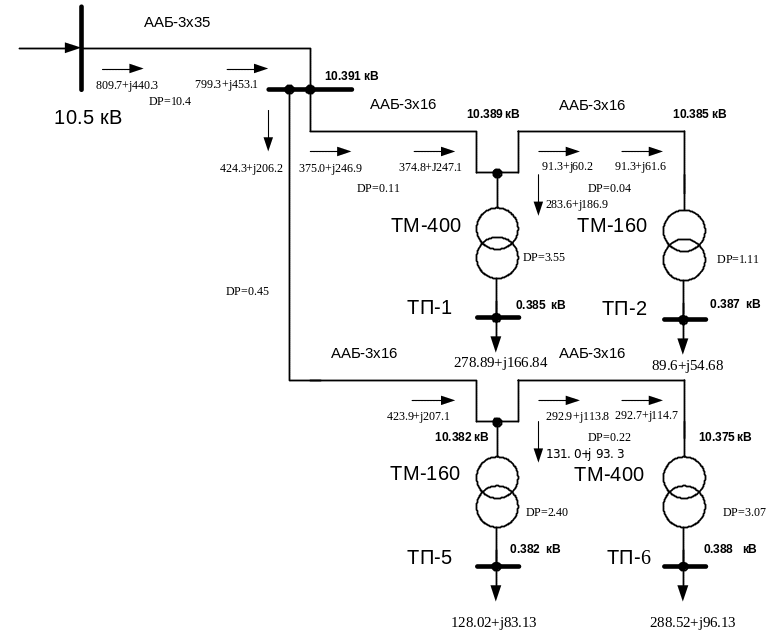

Таблица
Потери в ЛЭП
№ |
ЛЭП |
Номера узлов |
P, кВт |
1 |
ТП ЭСО-ГРП |
10-1 |
10.4 |
2 |
ГРП-ТП1 |
1-2 |
0.11 |
3 |
ТП1-ТП2 |
2-3 |
0.02 |
4 |
ГРП-ТП4 |
1-4 |
0.27 |
5 |
ТП4-ТП6 |
4-5 |
0.31 |
|
ИТОГО |
|
11.11 |
|
|
|
|
Рис. Структура потерь в ЛЭП внутризаводского электроснабжения
Таблица
Потери в трансформаторах
№ |
ТП |
Тип трансформатора |
Номера узлов |
DP, кВт |
1 |
ТП-1 |
ТМ-400 |
2-20 |
3.55 |
2 |
ТП-2 |
ТМ-160 |
3-30 |
1.11 |
3 |
ТП-4 |
ТМ-160 |
4-40 |
2.39 |
4 |
ТП-6 |
ТМ-400 |
5-50 |
3.07 |
|
ИТОГО |
|
|
10.12 |
Рис. Структура нагрузочных потерь в цеховых трансформаторах
Таблица
Структура потерь мощности
№ |
Параметр |
Активные, кВт |
Реактивные, кВАр |
1 |
Потери в ЛЭП |
11.1 |
1.1 |
2 |
Потери в трансформаторах |
13.5 |
55.9 |
3 |
нагрузочные потери |
10.1 |
29.5 |
4 |
потери холостого хода |
3.4 |
26.4 |
|
Итого |
24.8 |
57.0 |
Таблица
Энергетический баланс сети
№ |
Параметр |
Активные, кВт |
% |
1 |
Суммарная генерация, |
809.8 |
100.00 |
2 |
Суммарная нагрузка |
785.0 |
96.94 |
3 |
Суммарные потери |
24.8 |
3.06 |
4 |
Потери в ЛЭП |
11.2 |
1.38 |
5 |
Потери в трансформаторах |
13.5 |
1.67 |
6 |
нагрузочные потери |
10.1 |
1.25 |
7 |
потери холостого хода |
3.4 |
0.42 |
8 |
Нагрузка+потери |
809.8 |
100.00 |

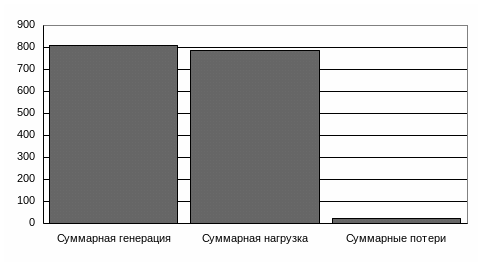

Рис. Структура энергетического баланса сети
Рис. Однолинейная схема ГРП (ячейки КСО-298)
Рис. Схема ТП-1 (ТП-6)
Рис. Схема ТП-2, ТП-3, ТП-4, ТП-5
Рис. Схема магистрали ГРП-ТП1-ТП2 (ТП3)
Рис. Схема магистрали ГРП-ТП4(ТП5) –ТП6
