Центральні аерофотозатвори

Аерофотозатвор, у якому світловий отвір відкривається від середини до країв і закривається в зворотному напрямку називається центральним (рис. 4.13).

У центральних аерофотозатворів пропущення світлового потоку на світлочутливий матеріал здійснюється за допомогою декількох пелюстків, що відкривають діючій отвір від центру до периферії. Пелюстки розміщаються між лінзами аерофотооб’єктива і мають можливість узгоджено обертатися на осях, рівнобіжних головній оптичній осі аерофотооб’єктива. У відкритому положенні аерофотозатвора пелюстки виходять за межі діючого отвору аерофотооб’єктива, завдяки цьому діючий отвір відкривається повністю. Робочі крайки пелюстків можуть мати різну форму: прямолінійну, фасонну, у вигляді частини дуги окружності і т.д.

За характером руху пелюстків центральні аерофотозатвори поділяються на аерофотозатвори прямої і реверсивної дії. Пелюстки аерофотозатворів прямої дії при відкриванні і закриванні діючого отвору аерофотооб’єктива обертаються в одному напрямку, реверсивного – при відкриванні в одному, а при закриванні в іншому напрямку.

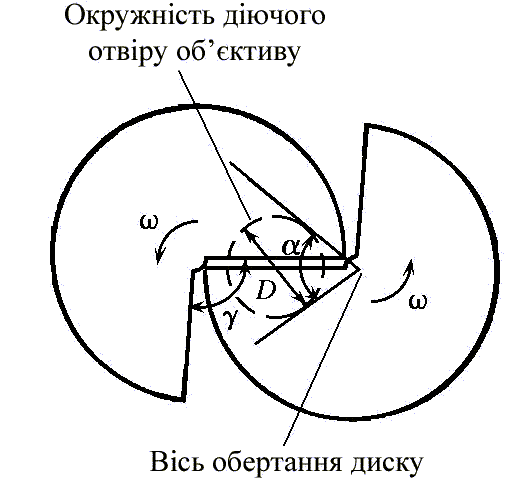

Рис. 4.13. Принцип дії центрального (пелюсткового) аерофотозатвора

Характеристики центрального аерофотозатвора визначаються формою вирізу на пелюстках, швидкістю їхнього обертання і діаметром діючого отвору аерофотооб’єктива. На рис. 4.14 показана кінематична схема роботи центрального аерофотозатвора.

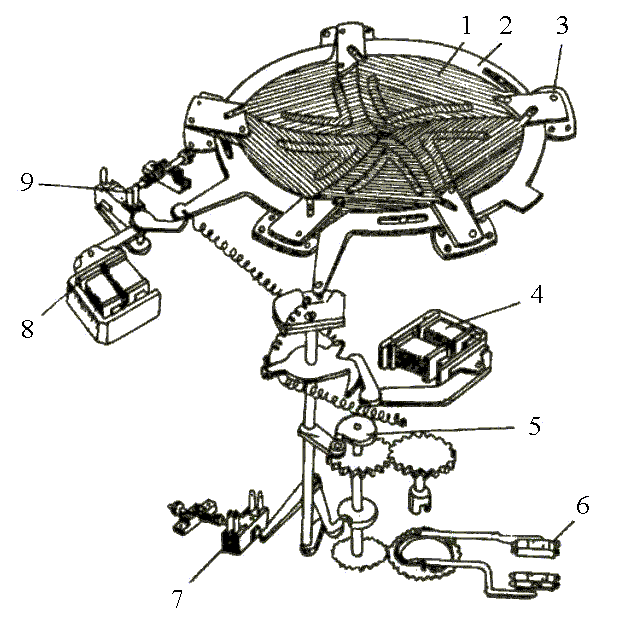

Рис. 4.14. Кінематична схема центрального (пелюсткового) аэрофотозатвора аерофотоапарата НА-Я-7: 1 – ламелі; 2 – приводне кільце; 3 – вісь обертання ламелі; 4 – електромагніт закривання аерофотозатвора; 5 – кулачок; 6 – імпульсний механізм видачі сигналу у фоторегістратор координат ФК-1; 7 – кінцевий вимикач, що включає електромагніт відкриття аерофотозатвора;

8 – електромагніт відкриття аерофотозатвора; 9 – кінцевий вимикач включення запалювання імпульсних ламп освітлювальної установки СОУ-2

Для зменшення витримки центрального аерофотозатвора реверсивної дії аерофотозатвор роблять двоярусним (рис. 4.15). Такий аерофотозатвор має дві однакові групи (два яруси) пелюстків, розташованих послідовно на шляху світлового пучка. В зведеному стані одна група пелюстків закрита, а інша – відкрита. При експонуванні перша група пелюстків відкриває отвір аерофотозатвора, а друга закриває. При взводі аерофотозатвора вони повертаються у вихідне положення. Робота обох груп синхронізована: друга група починає закриття світлового отвору в той момент, коли перша повністю відкриє світловий отвір. У цьому випадку фаза повного відкриття дорівнює нулю (t_n = 0) і витримка вийде значно меншою, ніж у звичайного одноярусного аерофотозатвора реверсивної дії. Виграш у часі виходить за рахунок того, що в звичайному аерофотозатворі реверсивної дії пелюстки після повного відкриття світлового отвору до зупинки мають вибіг. При русі пелюстків у зворотному напрямку до початку закриття вони повинні повернутися на величину вибігу. Усе це вимагає часу, на який збільшується витримка одноярусного аерофотозатвора, що обов'язково має фазу повного відкриття.

Рис. 4.15. Двоярусний центральний аерофотозатвор аерофотоапарата А-70М:

1 – електродвигун; 2 – редуктор; 3 – важільно-електро-магнітний пристрій;

4 – ярус відкривання; 5 – ярус закривання

Двоярусний аерофотозатвор може додатково виконувати роль діафрагми. Для цього треба збільшити випередження початку руху другого ярусу пелюстків. Тоді ребра другого і першого ярусів зустрінуться на границі задіафрагмованого отвору аерофотооб’єктива, при цьому буде спостерігатися,також, додаткове зменшення витримки аерофотозатвора. Двоярусний центральний аерофотозатвор застосовується в аерофотоапараті А-70М.
