2.2. Электромонтажные изделия

Крепежные изделия. Для крепления оборудования, ап­паратов и приборов к поддерживающим конструкциям применяют стандартные метизы — болты с шестигранной головкой, гайки шестигранные, шайбы обычные и пружин­ные, винты с полукруглой, потайной и цилиндрической го­ловками для металла и шурупы и глухари по дереву. В электроустановках для закрепления как отдельных лег­ких деталей, так и тяжелых и громоздких конструкций, ап­паратов и машин к стенам, перекрытиям и другим строи­тельным конструкциям широко применяют крепежные из­делия и способы крепления, не требующие применения мокрых процессов, что значительно ускоряет и упрощает монтаж, в особенности в зимних условиях, и позволяет за­гружать конструкции и оборудование немедленно после их закрепления. Для этих целей промышленность изготовля­ет различного вида и назначения дюбеля, дюбель-гвозди и дюбель-винты.

К бетонным и кирпичным стенам и перекрытиям элект­роустановочные изделия, скобы и конструкции крепят с по­мощью капроновых и металлических дюбелей. Дюбеля вставляют в высверленное или аккуратно проби­тое соответствующего диаметра отверстие. При ввертыва­нии в дюбеля шурупов они расширяются и прочно закреп­ляются в отверстии.

Пластмассовые дюбеля выпускают под шурупы различных диаметров и длин.

Отверстия в каменных и бетонных основаниях под дюбеля сверлят при помощи перфоратора и специальных сверл (буров) из твердых сплавов, а также пробивают с помощью пневма­тических молотков или ручных пробойников и оправок (рис. 1). Ручные пробойники имеют диаметр рабочей ча­сти 4,8 и 7,8 мм.

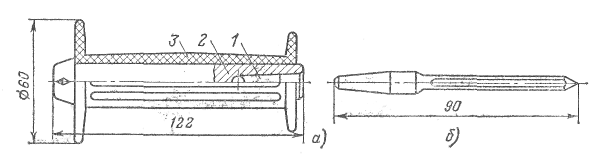

Рис. 1. Ручной пробойник и оправка:

а-оправка; б-ручной пробойник; 1-конус для установки пробойника; 2-металлический стержень; 3-пластмассовая ручка.

Для закрепления конструкций на бетонных, кирпичных и металлических основаниях путем непосредственной за­бивки применяют стальные дюбель-гвозди и дюбель-винты. Их забивают в основания с помощью ручных (рис. 2) и пиротехнических оправок или монтажного пистолета (метод «пристрелки»). Забивка дюбе­лей исключает дыропробивные работы, ускоряет монтаж и облегчает труд монтажников.

Рис. 2. Оправка для ручной забивки дюбелей в основание ударом молотка:

1-корпус; 2-губки; 3-кольцо; 4-рукоятка; 5-сменный боек.

Крепление при помощи дюбель-винтов является одним из наиболее эффективных видов креплений. Этот вид креп­ления широко используется при установке люминесцент­ных светильников ЛВО, УСП, ЛПО и др., силовых ящиков ЯПП, ЯРП, ЯБПВУ, осветительных пунктов, распредели­тельных пунктов и ряда других электротехнических из­делий.

Дюбель-винт является высокопрочной крепежной де­талью в виде заостренного стержня с резьбой и напрессо­ванной на него стальной центрирующей шайбой. Дюбель-винты с резьбой М6 типа ДВМ6 имеют диаметр стержня 3,7 мм, общую длину 40, 45, 50 и 55 мм и длину заглубляемой части 22, 28, 33 и 39 мм соответственно. Дюбель-винты с резьбой М8 типа ДВМ8 имеют диаметр стержня 4,5 мм, общую длину 35, 40, 45, 55 и 70 мм и длину заглубляемой части 18, 23, 28, 33 и 48 мы соответственно.

При использовании пистолета ПЦ84 рекомендуется применять в зависимости от материала основания следую­щие типы дюбель-винтов и пиротехнических патронов: по тяжелому бетону класса по прочности на сжатие В15-В30 —дюбеля ДВМ6×45, патроны КЗ, дюбеля ДВМ8×45, патроны Д1; то же класса В7,5-В12,5 — дюбеля ДВМ8×55, патроны Д1; по легкому бетону с пористым за­полнителем класса В2,5-В15 — дюбеля ДВМ8×70, патро­ны Д1; по стали низкоуглеродистой прочностью до 0,45 ГПа — дюбеля ДВМ8×35Р, патроны при толщине стали 5-6 мм —Д1, 7-8 мм —Д2 и ДЗ, 9-11 мм —Д4; по кладке из силикатного полностенного кирпича (швы с «расшивкой») — дюбеля ДВМ6×50, патроны КЗ.

Профили и полосы монтажные. В практике ЭМР для крепления групп кабелей, проводов, труб, приборов и ап­паратов широко применяют перфорированные монтажные профили и полосы (рис. 3). Профили и полосы изготов­ляют в большом ассортименте из стали толщиной 0,8— 4 мм и выпускают длиной 1 и 2 м. Кроме указанных на рис. 3 изготавливаются профили — швеллеры, зетовые, угловые.

Рис. 3. Профили и полосы монтажные:

а – С-образный профиль; б – полоса монтажная.

На перфорированных профилях и полосах легко кре­пить различные элементы электроустановок в разных соче­таниях. Профили и полосы применяют как в виде отдель­ных стоек, планок, скоб, так и рамных конструкций, обхватов для колонн, кронштейнов, подвесов, а также кар­касов электроконструкций.

Для удобства закрепления деталей к С-образным мон­тажным профилям заводами — изготовителями профилей поставляются закладные прямоугольные гайки (размера­ми 21×16; 34×25 и 70×25 мм) с лапками. Такие гайки при введении их внутрь профиля не поворачиваются.

Детали для прокладки проводов, кабелей и труб. Для безметизного крепления кабелей, труб и пучков проводов на перфорированных профилях и полосах, а также для стя­гивания в пакет нескольких изолированных проводов при­меняют различного рода пряжки, полоски, ленты.

С помощью стяжных лент может осуществляться фор­мирование (бандажирование) жгутов проводов и кабелей наружным диаметром от 3 до 70 мм при монтаже как вну­три панелей щитов, так и внешних соединений. Крепление проводов, кабелей и труб непосредственно на строительных конструкциях, а также на электроконструкциях выполняют также с помо­щью скоб, хомутов и накладок, изготовляемых из стали и пластмассы в большом ассор­тименте для проводов и кабе­лей различных диаметров.

Для защиты изоляции про­водов от механических повреж­дений об острые кромки торцов труб применяют полиэтилено­вые втулки. Эти втулки приме­няют также для защиты изо­ляции проводов, проходящих через отверстия в металлических панелях электроконструкций. Для временного закры­тия торцов проложенных труб электропроводок во избежа­ние засорения их строительным мусором из полиэтилена изготовляют заглушки (в виде пробок).

Уплотнение мест ввода кабелей и проводов в корпуса пыленепроницаемых герметичных коробок, ящиков, шка­фов осуществляют с помощью сальников. Сальники изго­товляют из стали и капрона с резиновой уплотняющей втулкой, они имеют трубную цилиндрическую резьбу 3/4; 1 и 1'/₂".

Неуплотняемые вводы в металлические корпуса шка­фов, ящиков, коробок тонкостенных труб и металлорукавов выполняют с помощью патрубков с двумя заземляющими гайками. Заземляющие стальные гайки имеют отогнутые острые выступы, которые при завинчивании врезаются в стенку корпуса и создают надежный электрический кон­такт. Такие гайки изготовляют с трубной резьбой от ½ до 2½".

На практике часто необходимо выполнить гибкий под­вод проводов, проложенных в жестко зафиксированной трубе, к корпусу машины, аппарата или электроустрой­ства.

Для этой цели применяют комплектные гибкие вводы, состоящие из отрезка металлорукава, снаружи покрытого пластикатом ПХВ, на одном конце которого закреплена муфта для соединения его с оболочкой аппарата или машины, на другом – муфта трубная для соединения с трубой.
