3. Описание работы
Исследования однофазных выпрямителей и сглаживающих фильтров с ис- пользованием пакета Electronics Workbench. Пакет Electronics Workbench устанавливается в среде Microsoft Windows 95/98. Запуск пакета Electronics Workbench осуществляется нажатием левой клавши мыши на ярлык программы Electronics Workbench Pro на рабочем столе или воспользовавшись меню пуск /программы/ Electronics Workbench / Electronics Workbench Pro. Выбираем необходимые элементы схемы в окошках, соединяем, запускаем схему, проводим необходимые измерения.
Приборы и элементы
Вольтметр (панель «Indicators»)
Амперметр
(панель «Indicators»)
Осциллограф
(панель «Instruments»)
Функциональный
генератор (панель «Instruments»)
Источник
питания (панель «Sources»)
Резисторы
(панель «Basic»)
4. Порядок выполнения лабораторной работы
В лабораторной работе требуется с использованием пакета Electronics Workbench построить и исследовать однофазные выпрямители и сглаживающие фильтры.
5. Исследование однофазного однополупериодного выпрямителя
С использованием пакета EWB смоделировать схему однофазного однополупериодного выпрямителя рис. 5.1. и исследовать следующие режимы работы однофазного однополупериодного выпрямителя без фильтров, работу выпрямителя с фильтрами рис. 5.2. ( Тип фильтров задается в табл. 1.)
Результаты исследования занести в таблицу 1.
Модель трансформатора в программе EWB не во всех случаях применима из-за необходимости заземления обмоток (что существенно снижает возможности его применения). По этой причине во всех схемах выпрямителей далее в качестве первичных источников используются источники переменного напряжения.
Марка используемого диода - 1N4001.
Рис. 5.1 Схема однофазного однополупериодного
выпрямителя без фильтров
а)
б)
в)

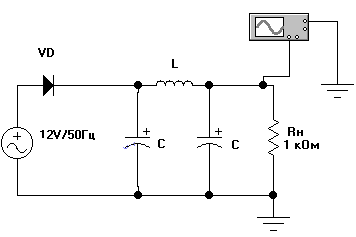

Рис. 5.2 Схема однофазного однополупериодного выпрямителя
с фильтрами: (а)-С-емкостным фильтром; (б)-LС-фильтром;
(в)-CLC-фильтром
К сопротивлению нагрузки Rн подключить осциллограф, установить его первоначальные параметры:
-частота развертки-0,01с/дел;
-амплитуда (канал А)-10 В/дел;
-вход-закрыт (AC)-UАС
-вход-открыт (ДС)-UDC = Uосн. мах.
Для определения действующего значения выпрямленного напряжения Ud переключите осциллограф на открытый вход (DC). Измерьте максимальное значение полуволны выпрямленного напряжения на открытом входе (DC), а затем на закрытом входе (АС). Разность между полученными значениями даст постоянную составляющую выпрямленного напряжения (Ud).
Для контроля измерения Ud на выход выпрямителя поставить вольтметр.
Таблица 1.1
Параметры |
Схемы без фильтров |
Схемы с фильтрами |
||
"С" 100 мкФ |
"LС" 1 мГн 100мкф |
"CLС" 100 мкФ 100 мГн 100 мкФ |
||
Uосн.мах. = UDС, В |
|
|
|
|
Ud = UDC-UАС, B |
|
|
|
|
p = Uосн.мах / Ud |
|
|
|
|
q = p без фил./ pc фил. |
|
|
|
|
