3. Инструкция по работе с электронным осциллографом с1– 68 Органы управления с1-68
При проведении лабораторных работ, для наблюдения и исследования кривых переходных процессов путём визуального наблюдения и измерения их временных и амплитудных значений, используется универсальный электронный осциллограф типа С1 – 68 (рис. 3.1)

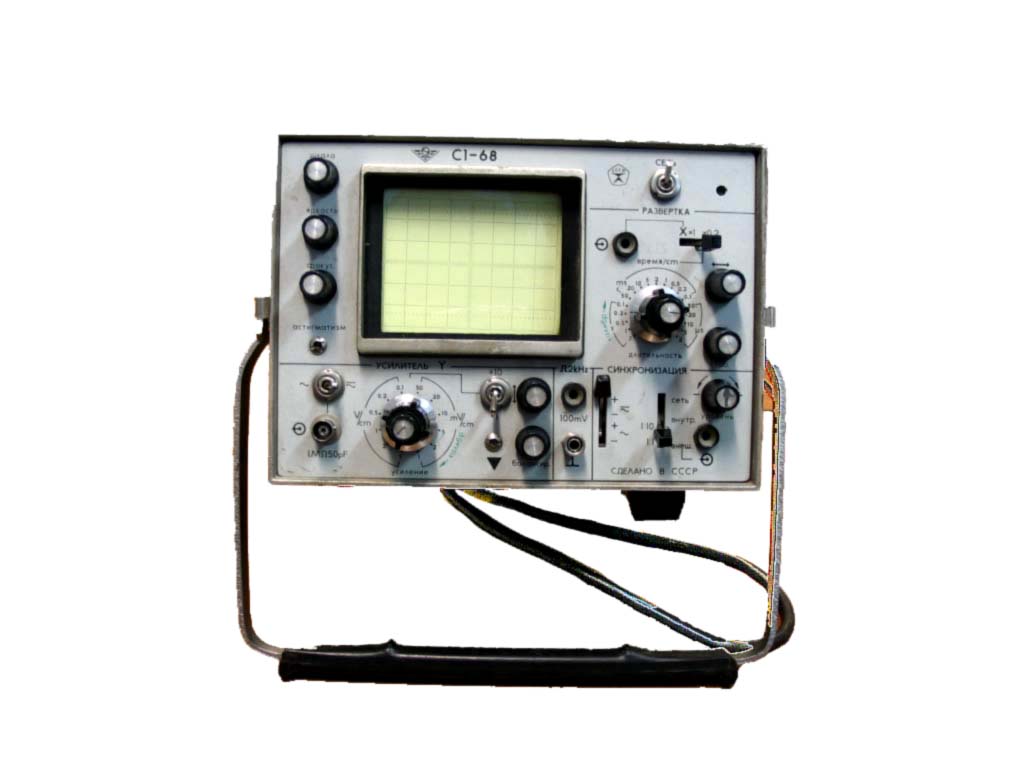

Рис. 3.1 Внешний вид электронного осциллографа С1 - 68
Остановимся на назначении органов управления и методике работы с осциллографом.
Органы управления и присоединения (рис. 3.1), расположенные на лицевой панели предназначены:
Тумблер «Сеть» - для включения и выключения прибора.
Ручка «Яркость» - для установки необходимой яркости луча.
Ручка «Фокус» - для фокусировки луча электронно-лучевой трубки (ЭЛТ).
Шлиц «Астигматизм» - для установки астигматизма ЭЛТ.
Ручка «Шкала» - для регулировки освещения шкалы.
Поле «УСИЛИТЕЛЬ Y» (органы управления усилителем вертикального отклонения луча) содержит:
Т
умблер «~, ~ » - для выбора открытого или закрытого входа усилителя.
В
ход « 1МΩ50рF» - для подачи исследуемого сигнала.
Большая ручка переключателя «V/cm, mV/cm» - для переключения входного делителя напряжения (аттенюатора).
Малая ручка переключателя «усиление» - для плавной регулировки чувствительности усилителя.
Ручка «↨» - для перемещения луча по вертикали.
Ручка «балансир» - для балансировки усилителя.
Шлиц «▼» для калибровки чувствительности усилителя.
Тумблер «х 1» - «х 10» - изменение чувствительности усилителя в 10 раз в сторону загрубления.
Поле «РАЗВЕРТКА» (управление усилителем горизонтального отклонения луча» содержит:
П ереключатель «х, х 1, х 0,2» - для подключения входа «Х» и пятикратного растяжения.
Г нездо « Х » - для подачи внешнего сигнала на входной усилитель горизонтального отклонения луча.
Ручка «↔» для перемещения изображения по горизонтали.
Большая ручка сдвоенного переключателя «Время/cm» и малая ручка «длительность» - для регулировки длительности развёртки.
Ручка «Стаб.» - для выбора режима работы генератора развёртки (ждущий, автоколебательный).
Поле «СИНХРОНИЗАЦИЯ» (управление режимом синхронизации запуска развёртки) содержит:
Ручка переключателя вида синхронизации «Сеть, Внутр., Внеш., - 1:1, 1:10» - для установки внутренней и внешней синхронизации с делителем и без делителя напряжения, а также для синхронизации от питающей сети.
Р учка переключателя полярности синхронизации «± ~ », «± ~ » - для установки открытого или закрытого входа синхронизации и выбора её полярности.
Ручка «уровень» - для выбора уровня запуска развёртки.
Г
нездо «Внеш.» - для подачи внешнего сигнала синхронизации.
Т
акже
на передней панели находится гнездо
для сигнала калибровки усилителей
вертикального и горизонтального
отклонения «
2кHz
100 mV»
и зажим «земля»
« ».
Рис. 3.2 Органы управления и присоединения осциллографа С1-68
