5. Лабораторная работа №2 «Основные схемы включения оперцаионного усилителя с помощью лабораторного стенда «Электроника»

Цель работы: изучить и исследовать принцип работы инвертирующего и неинвертирующего усилителей на базе ОУ.

1. Инвертирующий усилитель (см. стр.7, рис. 4).

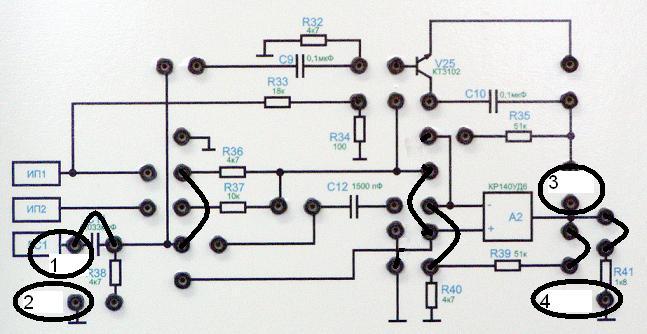

Рис. 2.1

1. Собрать схему генератора синусоидальных колебаний (см. лабораторную работу «Исследование усилительного каскада по схеме с общим эмиттером с использованием лабораторного стенда»).

2. Подключить осциллограф на вход (точки 1 и 2 на рис. 2.1). На входе осциллографа появится сигнал синусоидальной формы. Резистором R48а задать амплитуду данного сигнала, равную 1 В(значение сигнала контролировать на экране осциллографа).

3. Собрать схему инвертирующего усилителя согласно рис. 2.1.

4. Снять выходное напряжение, для чего подключить осциллограф к точкам 3 и 4. Определить амплитуду сигнала. Зарисовать полученную временную зависимость. Определить по амплитуде сигнала на входе и на выходе коэффициент усиления.

5. Рассчитать коэффициент усиления по формуле из теоретической части исходя из сопротивлений данной схемы (Rос в схеме принять равным 51 кОм). Сравнить с полученным значением в результате эксперимента.

6. Подключить осциллограф на вход схемы (точки 1 и 2) и резистором R48а установить амплитуду напряжения 2 В. Выполнить пункты 3 и 4.

7. Выполнить пункт 1 (т.е. снова задать амплитуду на входе 1 В) и подключить на инвертирующий вход сопротивление R36, для чего поменять перемычку согласно рис. 2.2

Рис. 2.2

8. Для нового сопротивления повторить пункты 3 и 4.

Результаты экспериментов занести в таблицу:

№ экперимента	Uвх, В	Rвх, кОм	Rос, кОм	Uвых, В	Ку измеренное	Ку расчетное

где

U_вх и U_вых- амплитуды входного и выходного напряжений,

R_вх- сопротивление на инвертирующем входе ОУ,

R_ос- сопротивление в цепи обратной связи

Ку- коэффициент усиления

II. Неинвертирующий усилитель

Рис. 2.3

1. Подключить осциллограф на вход (точки 1 и 2 на рис. 2.1). На входе осциллографа появится сигнал синусоидальной формы. Резистором R48а задать амплитуду данного сигнала, равную 1 В(значение сигнала контролировать на экране осциллографа).

2. Собрать схему инвертирующего усилителя согласно рис. 2.3.

3. Снять выходное напряжение, для чего подключить осциллограф к точкам 3 и 4. Определить амплитуду сигнала. Зарисовать полученную временную зависимость. Определить по амплитуде сигнала на входе и на выходе коэффициент усиления.

4. Рассчитать коэффициент усиления по формуле из теоретической части исходя из сопротивлений данной схемы (Rос в схеме принять равным 51 кОм). Сравнить с полученным значением в результате эксперимента.

5. Сделать выводы по полученным результатам эксперимента.
