Порядок выполнения лабораторной работы
Эксперимент 1. Измерение входных токов

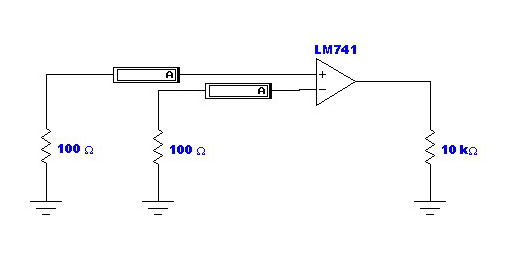

Собрать схему, изображенную на рис. 1.1. Включить питание. Измерить входные токи ОУ. По результатам измерений вычислить средний входной ток и разность входных токов ОУ по формулам (1), (2). Результаты занести в таблицу №1.
Рис. 1.1
Эксперимент №2. Измерение напряжения смещения

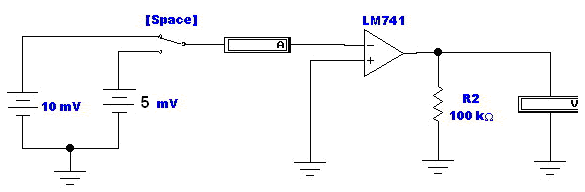

Собрать схему, изображенную на рис. 1.2. Включить питание. Записать показания вольтметра. По результатам измерений, вычислить напряжение смещения , используя коэффициент усиления схемы на ОУ (4). Результаты занести в таблицу №1.
Рис. 1.2
Эксперимент №3. Измерение входного и выходного сопротивлений
а)
Собрать
схему, изображенную на рис. 1.3. Включить
питание. Измерить входной
и выходное напряжение
,
результаты измерений занести в таблицу
№1. Переключить ключ клавишей [Space].
Измерить входной ток после переключения
ключа. Рассчитать изменения входного
напряжения и тока (2). По полученным
результатам вычислить дифференциальное
входное сопротивление ОУ (6). Результаты
занести в таблицу.
б)
Уменьшать
сопротивление нагрузочного резистора
RL
до тех пор, пока выходное напряжение
не будет
примерно равно половине значения
полученного в пункте а).
Записать в таблицу значение сопротивления
RL
, которое
в этом случае приблизительно равно
выходному сопротивлению
ОУ.

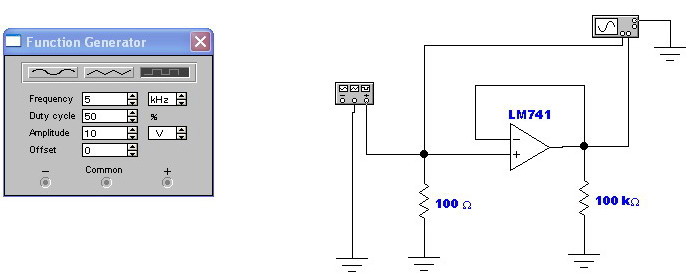

Рис. 1.3
Эксперимент №4. Измерение времени нарастания выходного напряжения ОУ.
Собрать схему, изображенную на рис. 1.4. Зарисовать осциллограмму (развернутое изображение прибора Oscilloscope) выходного напряжения. По осциллограмме определить величину выходного напряжения, время его установления и вычислить скорость нарастания выходного напряжения (7) в В/мкс. Результаты занести в таблицу №1. Все показания приборов (Oscilloscope, Function Generator) устанавливать в соответствии с рис. 4 и изображением, приведенным ниже.
Рис. 1.4

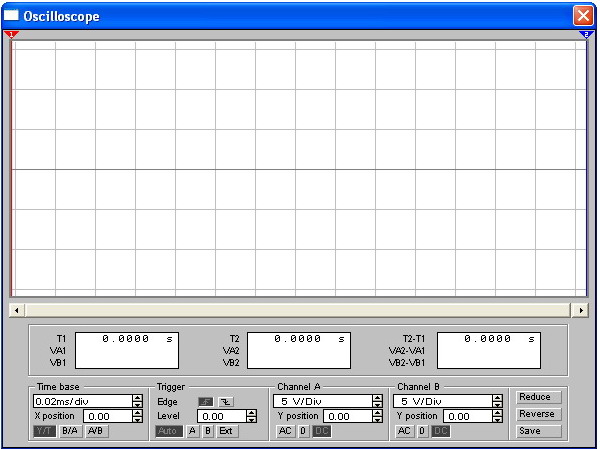

Развернутое изображение прибора Oscilloscope (кнопка Expand).
Рис. 1.5
Таблица 1
Таблица №1 |
||||||
Характеристики операционного усилителя |
||||||
Эксперимент 1 |
Измерение |
Расчет |
||||
I1, мА |
I2, мА |
Iвх, мА |
ΔIвх, мА |
|||
|
|
|
|
|||
Эксперимент 2 |
Uвых, В |
Uсм, В |
||||
|
|
|||||
Эксперимент 3 |
RL, кОм |
Iвх1, мА |
Iвх2, мА |
ΔIвх, мА |
ΔUвх, В |
Rвх. Диф, кОм |
|
|
|
|
|
|
|
Эксперимент 4 |
Uвых, В |
tуст, с |
VUвых, В/мкс |
|||
|
|
|
Примечание. Паспортные данные ОУ LM 741:
Средний входной ток ОУ 0,08 мкА;
Разность входных токов ОУ 0,02 мкА;
Напряжение смещения ОУ 1 mV;
Входное сопротивление ОУ 2 Мом;
Выходное сопротивление ОУ 75 Ом;
Скорость нарастания выходного напряжения ОУ 0,5 В/мкс.
