5.1.2. Способы набора номера
Абонентские устройства делятся на аппараты с импульсным и частотным способом набора номера. Первые для набора номера формируют в линии токовые и бестоковые посылки определенной длительности (импульсный код), вторые - комбинации определенных частот (многочастотный код). В нашей стране подавляющее большинство АТС и ТА используют импульсный код.
Дисковые номеронабиратели используются только в ТА с импульсным способом набора номера. Набор номера абонента осуществляется следующим образом: при вращении диска по часовой стрелке до пальцевого упора импульсный ключ НН замыкает линию накоротко, а при обратном вращении он же размыкает линию такое количество раз, которое соответствует набранной цифре, т. е. формирует кодовую посылку. Разговорная часть, состоящая из микрофона ВМ и телефонного капсюля BF, во время вращения диска, как в прямом, так и в обратном направлении отключается контактом разговорного ключа. После остановки диска НН к линии вновь подключаются ВМ и BF. Пауза между двумя кодовыми посылками называется межцифровой (межсерийной).
На временной диаграмме работы дискового НН (рис. 5.4) наглядно виден принцип формирования импульсной последовательности, управляющей работой АТС при наборе, например, номера 31. Значение импульсного коэффициента (отношение tp/tз ) обычно равно 1,5; частота импульсов внутри кодовой посылки f - 10 Гц; значение межцифровой паузы не нормируется и меняется в зависимости от скорости вращения диска и значения цифры номера.

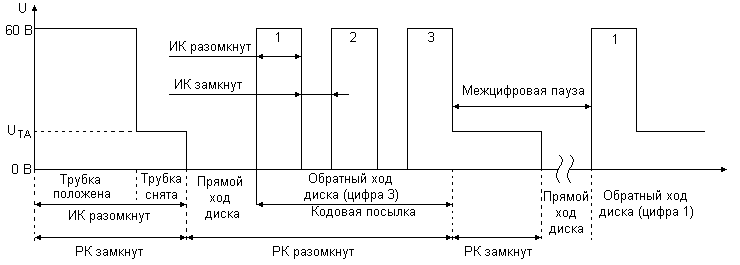

Рис. 5.4. Временная диаграмма напряжения на линейных зажимах ТА с дисковым номеронабирателем при наборе номера 31
Электронные номеронабиратели кнопочного типа позволяют ужесточить требования к параметрам импульсов набора номера и обеспечить оптимальное значение межцифровой паузы, что уменьшает вероятность сбоев. Время передачи каждой цифры номера в ТА с электронным кнопочным НН остается тем же, что и в случае с дисковым НН, но общее время набора за счет уменьшения межцифровой паузы заметно сокращается. Применение электронного НН дает экономию времени приблизительно в 3,3с на шесть знаков номера, что сокращает занятость оборудования АТС приблизительно на 20%.
Набор номера происходит аналогично дисковому НН, с той лишь разницей, что частота импульсов кодовой посылки и межцифровые паузы нормированы и близки к оптимальным. При этом возможен режим с «ожиданием отработки предыдущей цифры», т, е. следующая цифра набирается на клавиатуре после того, как в линию уйдет кодовая посылка, соответствующая предыдущей цифре. Но чаще используется режим «без ожидания обработки предыдущей цифры», т. е. когда цифры вводятся с клавиатуры быстрее, чем формируется и отрабатывается кодовая посылка (рис. 5.5). На время набора РК будет непрерывно находиться в разомкнутом состоянии. В этом режиме значение межцифровой паузы будет определяться не моментом следующего нажатия клавиши, а режимом работы НН.

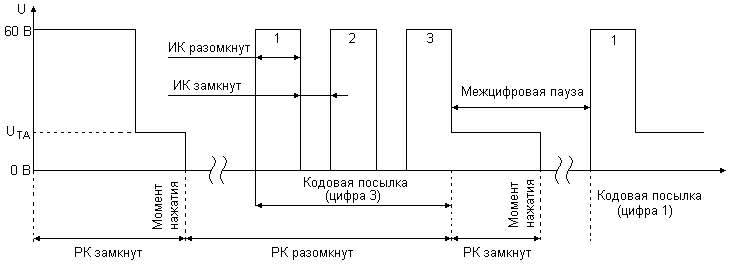

Рис. 5.5. Временная диаграмма напряжения на линейных зажимах ТА с электронным номеронабирателем при наборе номера 31
Межцифровая (межсерийная) пауза может программироваться и находиться в пределах от 650 до 10 с.
Желание увеличить скорость набора номера привело к разработке нового способа набора. Вместо длинной серии импульсов тока нужные цифры представляются уникальными комбинациями звуковых тонов. Этот метод получил название двухтонального многочастотного набора (dual-tone multifrequency dialing, или DTMF) или просто частотного (тонального) набора. Телефонные аппараты, использующие этот способ, применяются в основном при работе с квазиэлектронными и электронными АТС. Однако в ряде стран традиционные АТС дорабатываются для работы с ТА, применяющими частотный способ набора номера.
Передача каждой цифры при частотном наборе номера осуществляется за время >40 мс двухчастотным кодом 2 из 8 (стандарт DTMF). При этом пауза не менее 25 мс, а стабильность частот не хуже ±1,5%. Этот код обеспечивает 16 комбинаций сигнальных частот, 10 из которых используются для набора цифр номера. Остальные кнопки (#, * и др.) используются при наборе кодов дополнительных видов обслуживания. Комбинация сигналов и соответствие частот каждой кнопке в соответствии со стандартом DTMF в табл. 5.1.
Таблица 5.1. Стандарт DTMF
Нижняя группа частот |
Верхняя группа частот |
|||
1209 Гц |
1336 Гц |
1477 Гц |
1633 Гц |
|
697 Гц |
1 |
2 |
3 |
А |
770 Гц |
4 |
5 |
6 |
В |
852 Гц |
7 |
8 |
9 |
С |
941 Гц |
* |
0 |
# |
D |
