Министерство образования и науки Российской Федерации
Министерство образования московской области
Государственное автономное образовательное учреждение
высшего профессионального образования
«Московский государственный областной социально-гуманитарный институт»
Технологический факультет
Кафедра общетехнических дисциплин
ОТЧЁТ О ЛАБОРАТОРНОМ ПРАКТИКУМЕ
по дисциплине «Основы взаимозаменяемости и технические
измерения»
Студент группы __________________
Преподаватель__________________
2012
ОТЧЁТ О ЛАБОРАТОРНОЙ РАБОТЕ № 1
«ИЗМЕРЕНИЕ ЛИНЕЙНЫХ РАЗМЕРОВ
ШТАНГЕНИНСТРУМЕНТОМ»
Студента группы__________________________________
1. Цель работы
Изучение конструкции, устройства и назначения штангенинструмента.
2. Применяемый инструмент, детали
1. Штангенциркуль ШЦ-1 ГОСТ 166-80 12-15 шт
2. Штангенциркуль ШЦ-2 ГОСТ 166-80 12-15 шт
3. Штангенциркуль ШЦ-3 ГОСТ 166-80 12-15 шт
4. Измеряемые детали: стальные валы диаметром
Д min=10-20 мм, Дmax= 30-40 мм и длиной
от 40 до 50 мм 15 шт
5. Штангенглубиномер ШГ ГОСТ 162-80 1-5 шт
6. Штангензубомер ШЗ ГОСТ 163-80 1-5 шт
7. Штангенрейсмасс ШР ГОСТ 164-80 1-5 шт
8. Плакаты.
3. Задание и порядок выполнения
1. Изучить конструкцию, регулировку и настройку штангенинструмента.
2. Изучить механизмы отсчетного устройства.
3. Произвести измерения основных размеров деталей с точностью до 0,1 мм, до 0,05 мм.
4. Выполнить эскиз измеряемой детали с нанесением основных чертежных и полученных действительных размеров.
5. Записать в табл. 2 метрологическую характеристику применяемого в лабораторной работе инструмента.
6. Записать в табл. 3 результаты измерений детали и составить отчет о работе.
4. Характеристика штангенинструмента
К штангенинструменту относят:
2
1. Штангенциркуль - для измерения наружных и внутренних размеров;
2. Штангенглубиномер - для измерения глубины отверстий, пазов и расстояний между пазами;
3. Штангенрейсмасс - для разметки и измерения высоты изделий;
4. Штангензубомер - для измерения толщины зуба зубчатых колес.
Конструкция данного класса измерительного инструмента имеет общее однотипное отсчетное устройство - штангу со шкалой измерения с делением через 1 мм и рамку со шкалой нониуса с интервалом деления 0,9 , 1,9 , 1,95 мм. Штангенинструмент изготавливают с величиной отсчета 0,05 и 0,1 мм.
Таблица 2
Метрологические характеристики штангенинструмента
Штанген-инструмент |
Метрологические данные, мм |
Погрешность |
||||
Предел измерени я |
Цена деления шкалы, мм |
Интервалы шкалы нониуса, мм |
Точность отсчета по нониусу |
Максимальная |
Минимальная |
|
ШЦ-1 |
0,125 |
1 |
1,9 |
0,1 |
±0,1 |
±0,1 |
0,150 |
1 |
1,95 |
0,05 |
±0,05 |
±0,05 |
|
ШЦ-2 |
0,160,200 |
1 |
1,9 |
0,1 |
±0,1 |
±0,1 |
0,250,320 |
1 |
1,95 |
0,05 |
±0,05 |
±0,05 |
|
ШЦ-3 |
0,160,200 |
1 |
1,9 |
0,1 |
±0,1 |
±0,1 |
До1000, |
1 |
1,95 |
0,05 |
±0,05 |
±0,05 |
|
Штанген-глубиномер ШГ |
0,200,320 |
1 |
0,9; 0,95 |
0,1 |
±0,1 |
±0,1 |
0,500 |
1 |
1,9; 1,95 |
0,05 |
±0,05 |
±0,05 |
|
Штангенрейсмасс |
0,200 |
1 |
1,9 |
0,1 |
±0,1 |
±0,1 |
40,400; 100,1000 |
1 |
1,95 |
0,05 |
±0,05 |
±0,05 |
|
Штангензубомер ШЗ |
0,45 |
0,5 |
0,48 |
0,02 |
±0,02 |
±0,02 |
3
Таблица 3
Результаты измерений
Эскиз детали |
Размер детали по чертежу, мм |
Действительный размер детали, мм |
Отклонение размера от чертежа |

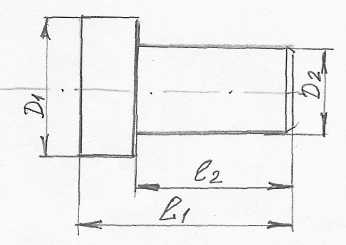

Вал
|
D1= |
D1= |
|
D2= |
D2= |
|
|
l1= |
l1= |
|
|
l2= |
l2= |
|
|

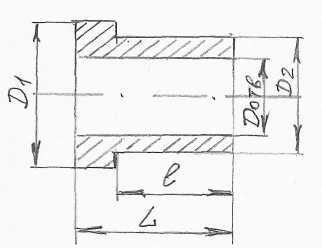

Втулка |
Dотв= |
Dотв= |
|
D1= |
D1= |
|
|
D2= |
D2= |
|
|
L= |
L= |
|
|
l= |
l= |
|
Расчет шкалы нониуса
Расчет шкалы нониуса производится по формулам:
где n - число делений нониуса,
с = 1 мм - цена деления основной шкалы,
i - заданная точность штангенциркуля (величина отсчета),
b - интервал деления шкалы нониуса,
λ - коэффициент растяжения шкалы нониуса относительно основной шкалы,
l- длина шкалы.
Пример 1. i =0,1, с = 1;
мм,
l=b x n =1,9 x 10 = 19 мм
Пример 2. i =0,05, с = 1;
мм,
l=b x n =1,95 x 20 = 39 мм. 4
ОТЧЁТ О ЛАБОРАТОРНОЙ РАБОТЕ № 2
«ИЗМЕРЕНИЕ МИКРОМЕТРИЧЕСКИМ ИНСТРУМЕНТОМ»
Студента группы__________________________________
