25. Производительность экскаваторов-планировщиков

Таблица 33

Характеристики экскаваторов-планировщиков гидравлических

Модель	Ширина планируемой полосы b, м	Длина планируемого участка с одной стоянки , м
ЭО-3523А-1	0,85	3,2
ЭО-3532А	0,90	5,6
660 Е	0,95	3,6

Производительность

, м²/ч, (56)

где b – ширина планируемой полосы, м (табл. 33);

ℓ_ПЛ - длина планируемой полосы, м (не должна быть более ℓ_МАХ из табл. 33);

V_ПЛ – средняя скорость перемещения ковша при планировании, м/ч

(V_ПЛ =0,5 м/с);

n – число повторений планировки по одному участку (n =2…3);

а – перекрытие следа, м (а =0,3 м);

t_ПЕР – время перехода к следующему участку и подготовки к планировке, ч

(t_ПЕР =0,01 ч);

K_В=0,75; K_Т =0,75.

K_ПЕР – время перехода с одной стоянки на другую (если , то

K_ПЕР =0,90; если , то K_ПЕР=1,0; – средняя длина откоса земляного полотна, м).

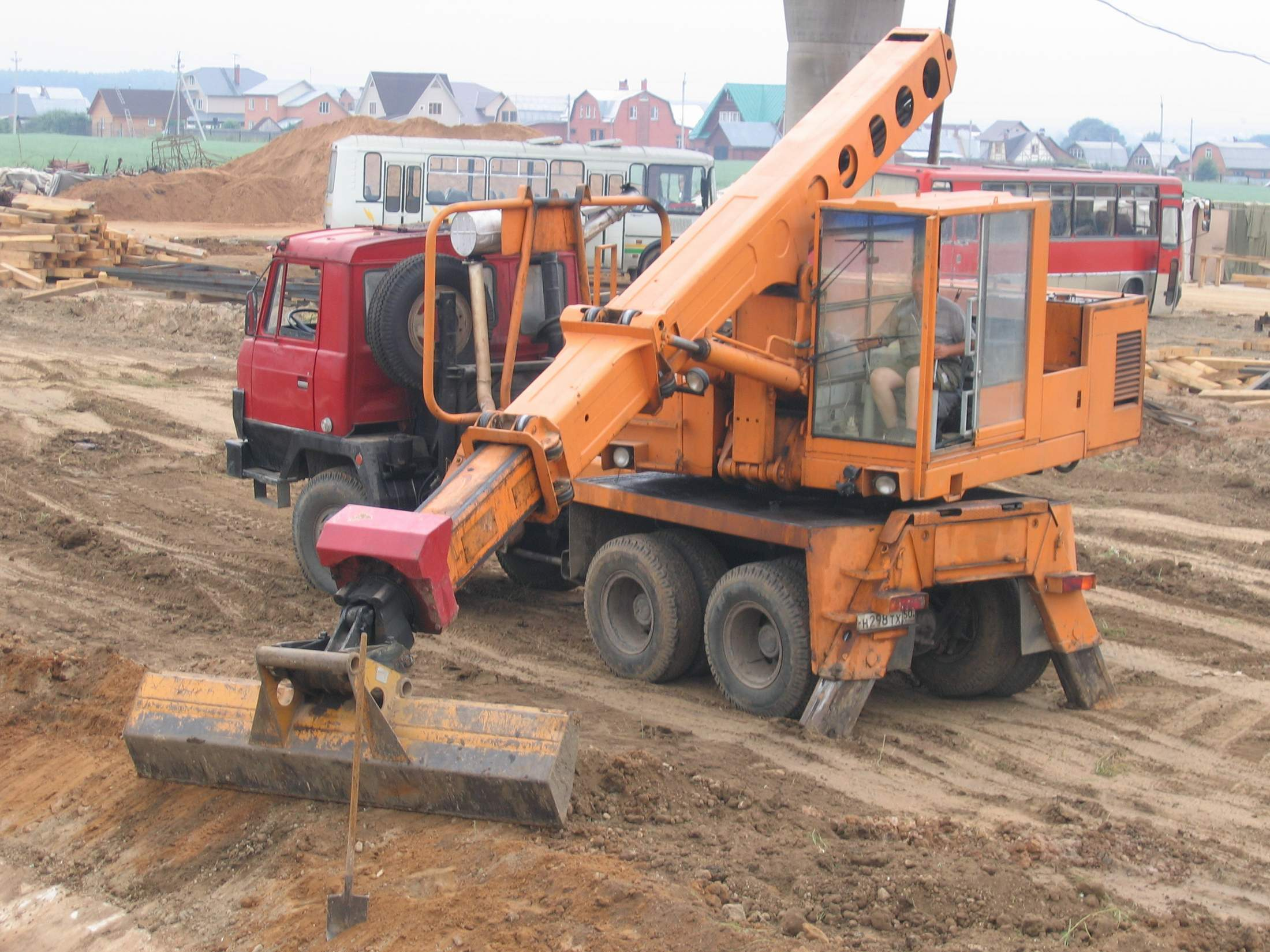

Рис. 21. Экскаватор-планировщик с телескопической стрелой

а) б)

Рис. 22. Планировка откосов экскаватором-планировщиком с

т елескопической стрелой: а – верхней части откоса; б – нижней части откоса

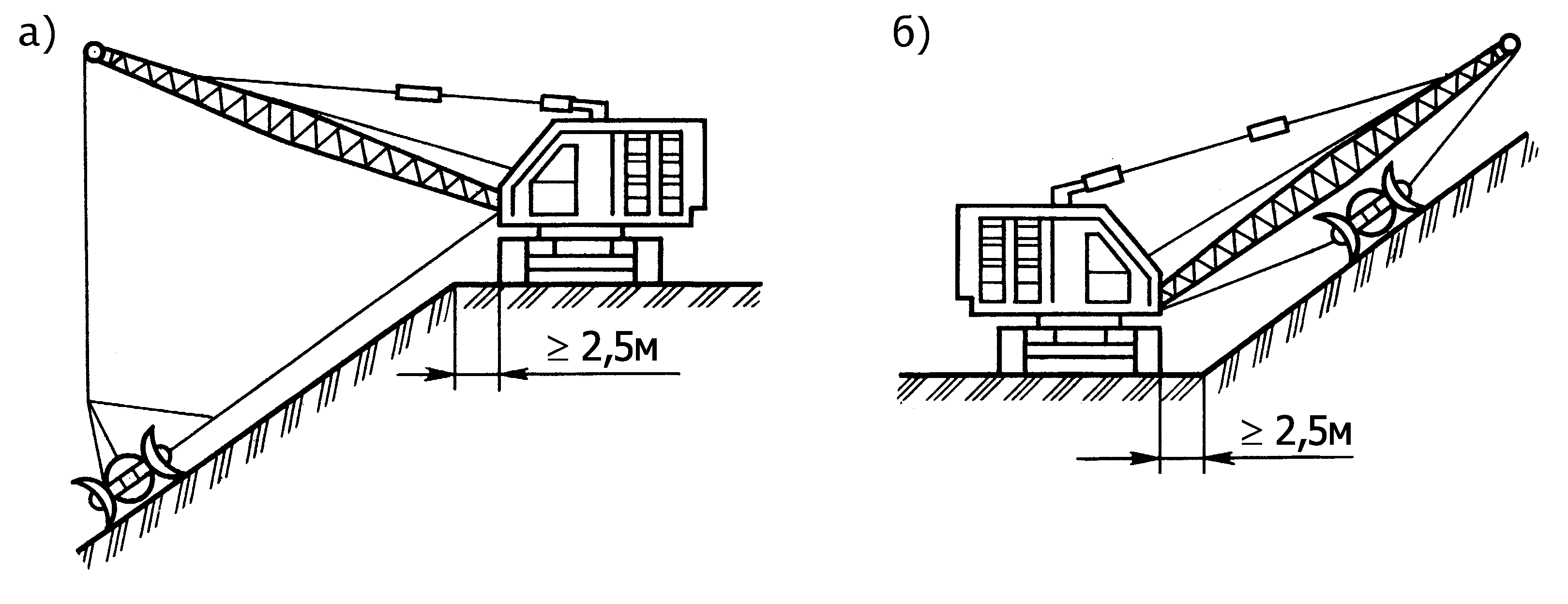

Рис. 23. Планировка откосов экскаватором с двухотвальным планировщиком:

а – верхней части откоса; б – нижней части откоса

26. Производительность поливомоечных машин.

Таблица 34

Характеристики поливомоечных машин

Модель (база)	Вместимость цистерны qПМ, м3	Ширина обработки b, м	Рабочая скорость VP, км/ч
ПМ-130Б (ЗИЛ)	6,0	поливки 15…18, мойки 8,0	20
КО-002 (ЗИЛ)	6,5	поливки 14…20, мойки 8,5	20
КО-802 (КамАЗ)	11,0	поливки 15, мойки 5,0	25
Haller 5500	5,5	поливки 20, мойки 5,0	15
Haller 9000	9,0	поливки 20, мойки 6,0	10

Производительность

, м²/ч, (57)

где b – ширина обрабатываемой полосы, м;

а – ширина перекрытия обрабатываемой полосы в случае, когда вся требующая обработки полоса больше b (а =0,10 м);

V_Р – рабочая скорость (скорость при распределении), км/ч (табл. 34);

L – дальность транспортировки воды, км;

V – скорость транспортировки воды, км/ч (см. табл. 12 для соответствующих базовых автомобилей);

t_Н – время наполнения цистерны, ч (t_Н = 0,15 ч при q_ПМ >6,0 м³, t_Н = 0,10 ч при q_ПМ 6,0 м³);

t_Р – время на опорожнение цистерны при распределении воды, ч;

,ч, (58)

q_ПМ – вместимость цистерны, м³ (см. табл. 34);

р – норма розлива, л/м²;

в знаменателе величина скорости не требует умножения на 1000, поскольку перевод нормы розлива из л/м² в м³/м² достигается умножением на 10^-3;

K_В =0,75; K_Т =0,70.

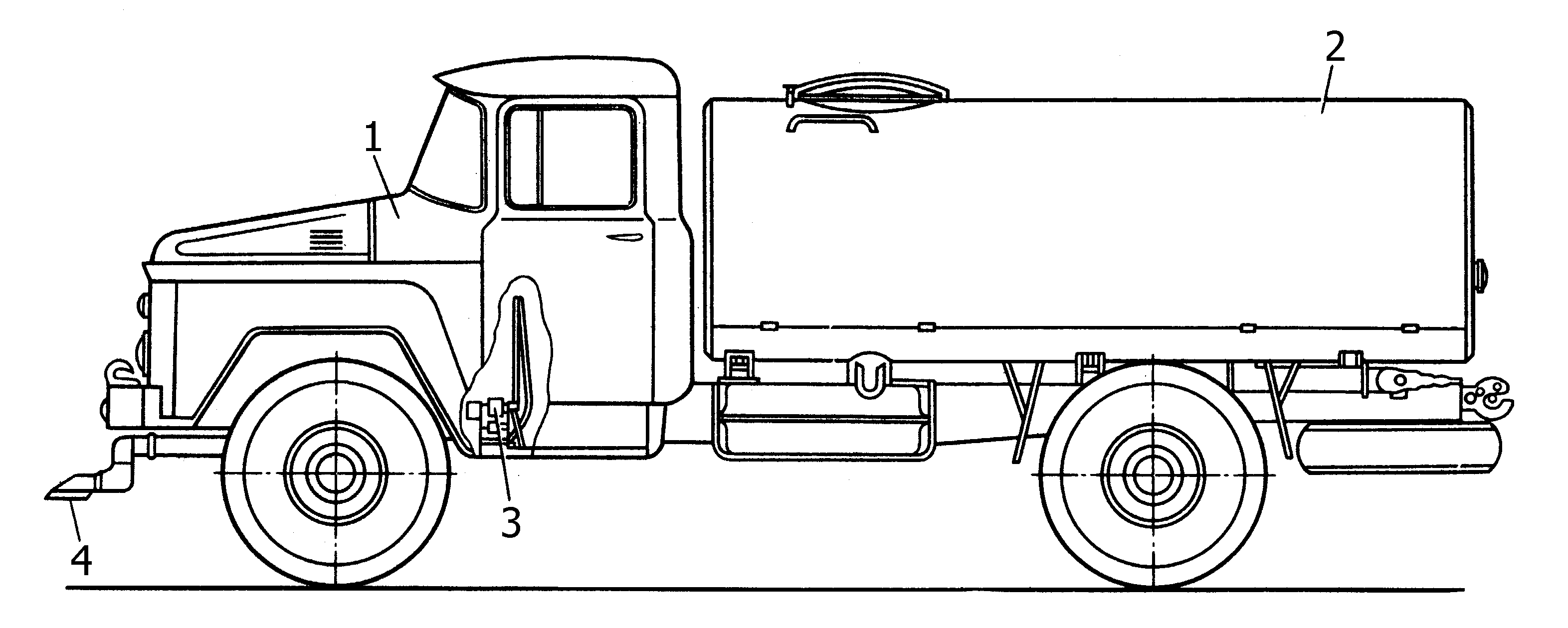

Р ис. 24. Схема поливомоечной машины:

1 – базовое шасси; 2 – цистерна;

3 – раздаточная коробка; 4 – поливомоечный насадок
