21. Производительность катков на прикатке поверхностной обработки
Таблица 29
Характеристика катков для прикатки поверхностной обработки
Модель |
Тип машины |
Масса, т |
Ширина уплотняемой полосы b, м |
Dynapac CA-15R |
вибрационный с покрытым резиной вальцем |
6,7 |
1,67 |
9,9 |
2,13 |
Производительность
,
м2/ч,
(51)
где b – ширина уплотняемой полосы за один проход, м (табл. 29);
а – ширина перекрытия следа, м (а=0,20…0,30 м);
ℓПР – длина прохода, м (ℓПР =50…100 м);
tП – затраты времени на переход к соседнему следу, ч (tП =0,005 ч);
n – число проходов по одному следу;
VР – рабочая скорость, км/ч (VР 20км/ч);
KВ =0,75; KТ =0,75.
Эту же формулу используют при расчёте производительности на операциях по уплотнению «площадей» (уплотнение грунтового основания).
22. Производительность ремиксеров
Производительность
,
м2/ч,
(52)
где VР – рабочая скорость, м/ч;
b – рабочая ширина, м (табл. 30);
а – ширина перекрытия смежных полос, м (а=0,05 м);
KСЛ – коэффициент, учитывающий толщину слоя обработки hСЛ (см. рис.12);
KВ=0,75; KТ =0,75
Таблица 30
Техническая характеристика ремиксеров
Модель |
Рабочая ширина b, м |
Глубина обработки hСЛ, м |
Рабочая скорость VР, м/ч |
Ремиксер 2500 (в комплекте с нагре-вателем HМ 2500) |
1,5…2,5 |
0…0,06 |
до 700 |
Ремиксер 4500 (в комплекте с нагре-вателем НМ 4500) |
3,0…4,5 |
0…0,06 |
до 700 |
23. Производительность рисайклеров
Таблица 31
Техническая характеристика рисайклеров (линейные грунтосмесители)
Модель |
Рабочая ширина b, м |
Глубина обработки hСЛ, м |
Рабочая скорость VР, м/ч |
2100 DCR Wirtgen |
2,0 |
до 0,3 |
до 1000 |
WR 4500 Wirtgen |
3,0…4,5 |
до 0,3 |
до 1000 |
WR 2500 Wirtgen |
2,44 |
до 0,5 |
до 800 |
Raco 350 HAMM |
2,40 |
до 0,45 |
до 1000 |
SS-250B Caterpillar |
2,44 |
до 0,46 |
до 1000 |
Производительность
,
м2/ч,
(53)
где VР – рабочая скорость, м/ч;
b –ширина фрезерования, м (табл. 31);
а – ширина перекрытия смежных полос, м (а =0,05 м);
KСЛ – коэффициент, учитывающий толщину слоя обработки hСЛ (см. рис. 12);
KВ=0,75; KТ =0,75.

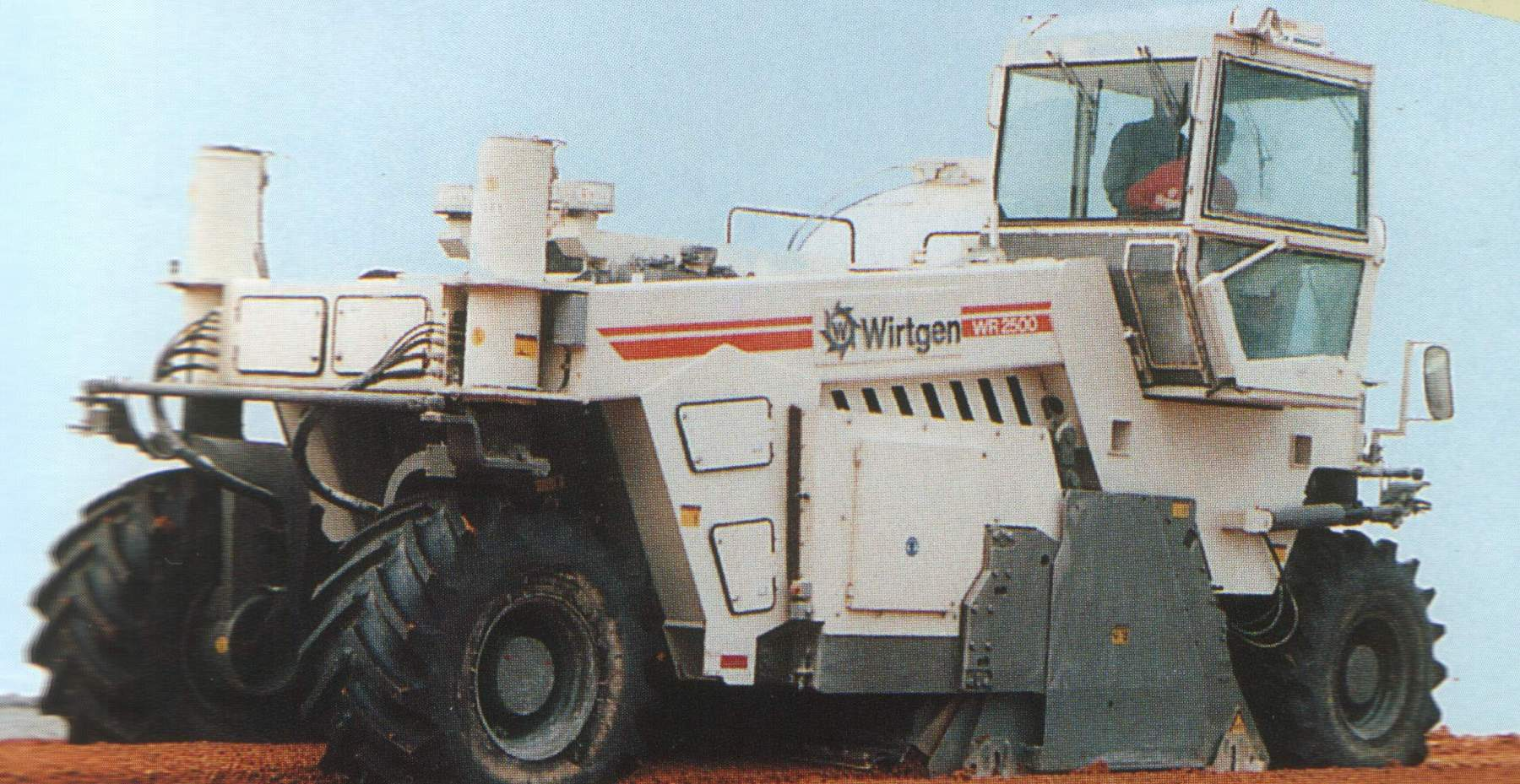

Рис. 20. Рисайклер WR 2500 фирмы Wirtgen
24. Производительность распределителей порошкообразных материалов
Таблица 32
Характеристика распределителей порошкообразных материалов
Модель |
Ширина распределения b, м |
Вместимость бункера qРПВ, м3 |
Рабочая скорость VР, км/ч |
ДС-72 |
2,4 |
6,8 |
до 10 |
Р 15 |
2,4 |
15 |
до 10 |
Р 12-Т Panien |
2,4 |
12 |
до 10 |
Р 17-Т Panien |
2,4 |
17 |
до 10 |
Производительность распределителей порошкообразных материалов
,
м3/ч,
(54)
где qРПВ – вместимость бункера, м3 (табл. 32);
tР – время распределения материала, ч
,
ч, (55)
где р – норма распределения, м3/м2 (р=0,03...0,13 м3/м2, что соответствует норме расхода 30…120 кг/м2);
b – ширина обрабатываемой полосы (не более, указанной в табл. 32), м;
а – перекрытие обрабатываемой полосы в случае, когда вся требующая обработки полоса больше b (а =0,20 м);
VР – рабочая скорость (скорость при распределении по табл. 32), км/ч;
KВ=0,75; KТ =0,70.
