2. Опис лабораторної установки

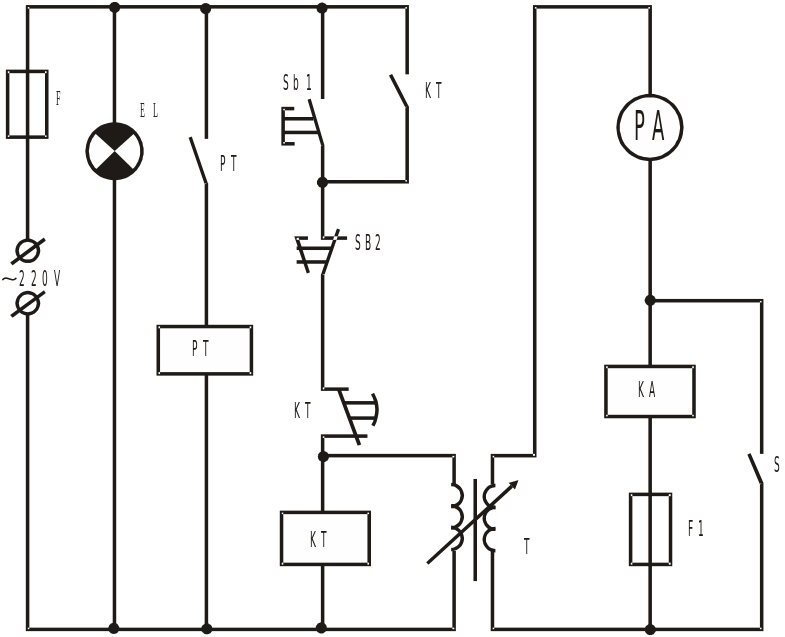

Лабораторна установка, схема якої зображена на рис. 2.1, живиться від мережі змінного струму напругою 220 В.

Трансформатор T регулює силу струму який пропускається через топку вставку; F – запобіжник; сигнальна лампа EL служить для контролю наявності на установці напруги; електричний секундомір PT фіксує час топлення випробуваної топкої вставки F1 ; керування схемою здійснюється кнопками SB1 і SB2 ; KT і KA ‑ реле відповідно часу і струму; S ‑ рубильник.

Рис. 2.1. Схема лабораторної установки

3. Програма виконання роботи

1. Вивчити призначення і конструкції запобіжників.

2. Вивчити характеристики топких вставок.

3. Накреслити схему випробування.

4. Визначити мінімальний струм топлення. Для цього необхідно:

а) в затискач вставити топку вставку;

б) подати живлення на установку;

в) замкнути рубильник S, шунтуючий топку вставку;

г) натиснути кнопку "Пуск" (SB1) і увімкнути установку;

д) за допомогою регулюючого трансформатора встановити силу струму 15 А;

е) натисненням кнопки "Стоп" (SB2) вимкнути установку;

є) розімкнути рубильник Р;

ж) увімкнути установку;

з) силу струму збільшувати поступово регулювальним трансформатором до перегорання топкої вставки;

і) записати силу струму за показанням амперметру

к) після перегорання топкої вставки НЕГАЙНО відключити установку кнопкою “СТОП”;

5. Послідовність операцій при зніманні ампер-секундної характеристики:

а) вставити в затискачі топку вставку;

б) подати живлення на установку;

в) замкнути рубильник S;

г) натиснути кнопку “Пуск” і увімкнути установку;

д) регулюючим трансформатором встановити бажану силу струму (задає викладач);

е) натисканням кнопки “Стоп” відключити установку;

ж) розімкнути рубильник Р;

з) включити установку;

і) після перегорання топкої вставки НЕГАЙНО відключити установку кнопкою “СТОП”;

ї) записати покази секундоміра, який фіксує час топлення вставки.

Щоб отримати нові точки характеристики, відключають напругу з установки і використану топку вставку замінюють новою, після чого повторюють описані вище операції.

6. За допомогою емпіричних формул знайти номінальний струм топлення вставки і порівняти його з визначеним експериментально в п. 4.

Мінімальний струм топлення вставки можна розрахувати за формулою Пріса І_mіn=a₂d^3/2 (для повітря а₂=80).

7. Розрахувати час топлення за емпіричною формулою. Порівняти з дослідними даними. Для розрахунку часу топлення вставки із міді можна використати формулу, с:

t_пл=(g/І)²10⁵

де g ‑ переріз топкої вставки, мм²;

І ‑ сила струму, А.

8. Побудувати ампер-секундну характеристики за результатами п. 4.

3. Зміст звіту

1. Коротка характеристика та конструктивні особливості топких вставок та запобіжників.

2. Схема випробувань.

3. Результати розрахунків та випробувань.

4. Ампер-секундні характеристики двох різних видів топких вставок.

5. Висновки по роботі.

3. Контрольні запитання.

1. Призначення топких запобіжників.

2. Вимоги до топких запобіжників.

3. Що таке металургійний ефект?

4. Конструкція топких вставок.

5. Конструкція запобіжників.

6. Матеріали топких вставок.

7. Основні характеристики топких запобіжників та топких вставок.
