8. Калибровка шкалы
Шкала была помечена на заводе, метка может измениться из-за транспортировки. Поэтому, пользователи могут маркировать это непосредственно перед использованием.
После включения станка автоматически определяется положение. Таким образом, пользователи могут маркировать критерий, определять масштаб.
8.1 Калибровок линейного масштаба края
8.1.1 Нажмите и удерживайте клавишу STOP и нажмите клавишу FINE, рис 8-1, нажать клавишу STOP или клавишу C для выхода.

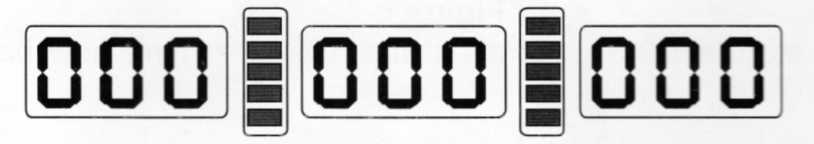

рис 8-1

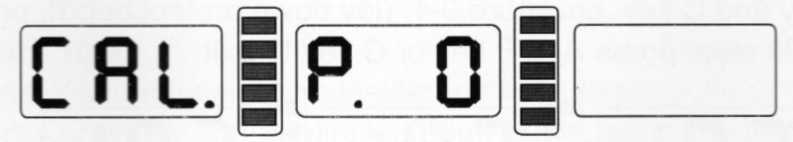

8.1.2 передвиньте шкалу к O (нулевое) положению, нажмите клавишу ALU, рис 8-2, нажмите клавишу STOP или клавишу C для выхода.

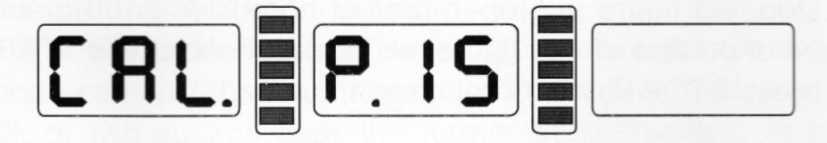

рис 8-2

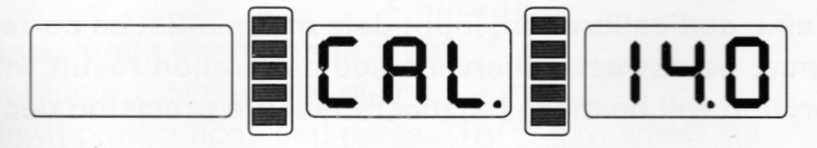

8.1.3 передвиньте шкалу на 15, нажмите клавишу ALU, рис 8-3, конец калибровки, вернуть шкалу в первоначальное положение.

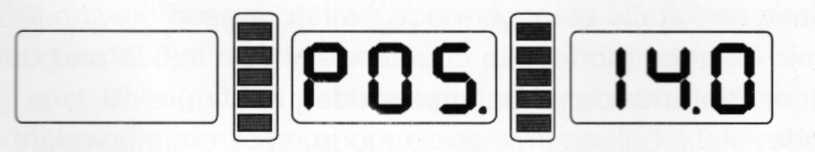

рис 8-3
8.2 Калибровка шкалы диаметра
8.2.1 Установить на ось диск известного диаметра, завинтите крепежную гайку, нажмите и удерживайте клавишу STOP, и нажмите клавишу OPT, рис 8-4, нажмите клавишу STOP для выхода;
рис 8-4
8.2.2 нажмите клавишу d + или d - для корректировке текущей величины диаметра края, нажать клавишу ALU, рис 8-5:
рис 8-5
8.2.3 Двигайте шкалу, положите ролик шкалы на внутреннее ребро обода рис 7-2, нажмите клавишу ALU, рис 8-3, калибровка завершена, вернуть шкалу в исходное положение.
9. Калибровка Динамического демпфера
Калибровка динамического демпфера была произведена на заводе, но параметр системы может измениться из-за дальней транспортировки или длительного использования, в следствии чего может появиться погрешность.
Поэтому необходимо производить калибровку.
9,1 включить станок, после инициализация рис 7-1, установить сбалансированный диск, ввести значение ширины края рис 7-1;
Нажмите клавишу D и C, рис 9-1, (опустите защитный кожух), нажать клавишу START, переходя к следующему шагу, нажмите клавишу STOP или C для выхода;
рис 9-1

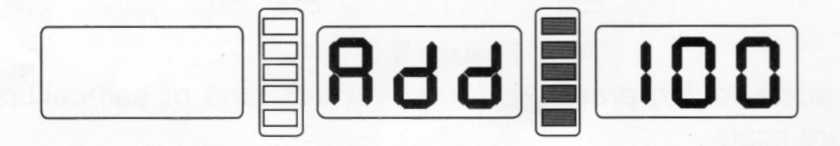

После остановки вращения оси, рис 9-2, (открыть защитный кожух), и установить 100-граммовый противовес на внешней стороне края, (опустить защитный кожух), нажать клавишу START, переходя к следующему шагу, нажмите клавишу STOP или C для выхода;
рис 9-2

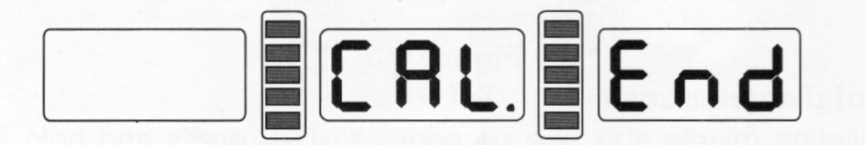

После остановки оси вращения, рис 9-3, градуировка закончена. диск снять, теперь балансировочный станок готов работать.
рис 9-3
Примечание: выполняя калибровку, вводимые параметры должны быть правильным, 100-граммовый противовес (масса = 100 грамм), в противном случае калибровка будет произведена не правильно или будет снижена точность балансировочного станка.
10. Балансировка Колеса
10.1 Изменение режима Балансировки
10.1.1 Динамический и статический режимы балансировки переключаются клавишей F.
Динамический режим: крепление противовесов на внутренней и внешней стороне диска рис 10-1.

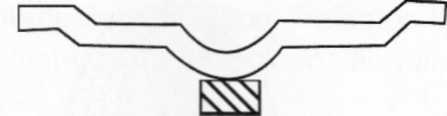

Режим статический: клеится противовес на середине диска рис 10-2.
рис 10-1 рис 10-2
10.1.2 Режим ALU включаются/выбираются клавишей ALU, система центрального процессора переключает рис 10-3 рис 10-4
рис 10-3 рис 10-4

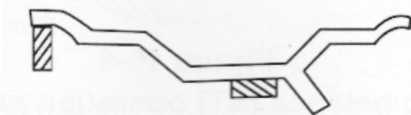

ALU-1 режим: приклеить противовес на внутренней части обода и внутренней части спицы диска, рис 10-3.

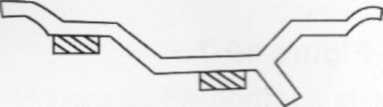

ALU-2 режим: закрепить противовес на внутренней части обода, приклеить противовес на внутренней стороне спицы рис 10-4.
ALU-S режим: специальный режим балансировки (включает ALU-1 и ALU-2), с разделением противовеса для его скрытия под спицами.
Режим деления противовеса под спицы:

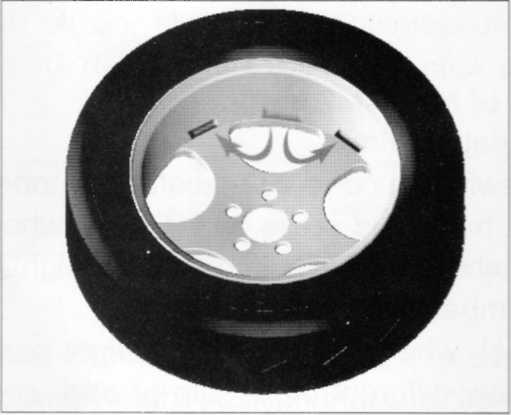

ALU-S режим, если на внешней (на внутренней) стороне устанавливается положение противовеса между двух спиц, то режим ALU-S может разделить противовес на два. Разделенный противовес, размещается на конце двух спиц около прежнего противовеса, как показано на рис 10-5.
рис 10-5
