2.3. Прoверка местной устойчивости.

Местная устойчивость сжатого верхнего пояса обеспечена, если выполняется условие по (2.21)

Местную устойчивость стенки необходимо проверять, если не выполняется условие [1; п.7.3]:

, (2.40)

где h_ef=h_w.

Поперечные рёбра жёсткости устанавливаются в соответствии с [1; п.7.10]:

Ширина выступающей части ребра b_h для парных симметричных рёбер должна быть не менее мм, толщина ребра

Рёбра к верхнему поясу не привариваются.

Расчёт на устойчивость стенки балки симметричного сечения выполняют в соответствии с (1, п.7.6) по формуле:

, (2.41)

где ;

_loc-(см./2.25/);

;

_loc,cr, _cr,_cr —[I;формулы пп.7.4-7.6];

— среднее значение соответственно момента и поперечных сил в проверяемом отсеке.

Изгибающие моменты и поперечные силы в сечениях 1 и 2 при установке кранов (рис.2.4)

(2.42)

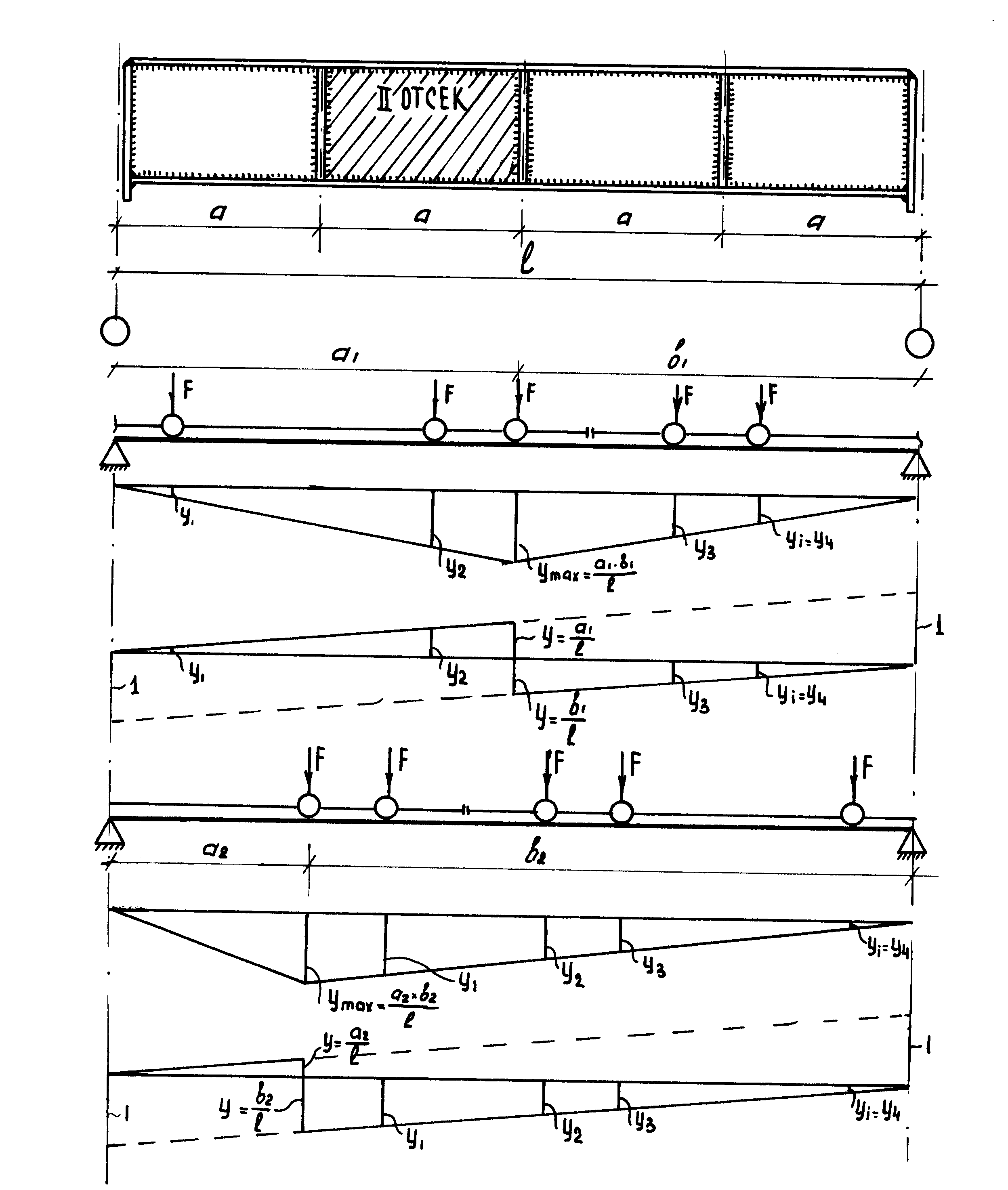

Рис.2.4. Установка крана при проверке местной устойчивости стенки во II отсеке.

2.4 Расчет поясных соединений.

Поясные швы при подвижной нагрузке следует рассчитывать согласно [1; табл. 37].

; (2.43)

, (2.44)

где - сдвигающее пояс усилие на единицу длины,

где - статический момент брутто пояса относительно нейтральной оси;

- давление от сосредоточенного груза F;

_f, _z - коэффициент, определяемый по [1; табл.34^*],

R_wf - расчетное сопротивление сварного соединения по металлу шва[I;табл.56];

R_wz=0,45Run - расчётное сопротивление сварного соединения по металлу границы сплавления /R_un приведено в (1, таб.51)/. Катет шва принимается не менее k_f.min, определённого [1;табл.38^*];

_wf, _wz - коэффициенты условий работы шва [1; п. 11.2^*].

2.5.Расчет опорного узла.

Опорный участок подкрановых балок укрепляют рёбрами. Площадь опорного ребра:

, (2.45)

где - расчётное сопротивление смятию торцевой поверхности при наличии пригонки;

_m — в(1,табл.2);

R_un — в(1, табл.51).

При компоновке сечения ребра b_p180мм, , b_p=b_f.

Окончательные размеры опорного ребра определяют с учётом требований местной устойчивости:

Условную опорную стойку, состоящую из ребра с частью стенки (рис.2.7) ,проверяют на устойчивость:

, (2.46)

где (2.47)

Коэффициент продольного изгиба зависит от гибкости:

(2.48)

Рис.2.5. Узел опирания подкрановых балок.

Далее определяем  по [1; табл. 72].

Катет шва, определяющий опорное ребро к стенке балки:

, (2.49)

где n_w— количество швов, прикрепляющих ребро к стенке,l_w=h_w-1.

Полученное значение k_f корректируется с учетом [1;табл.36^*].

Горизонтальные швы, прикрепляющие ребро к полкам балки при строганных торцах рёбер назначаются минимального катета.
