6.1 Розрахунок кількості обладнання на опс типу 5ess

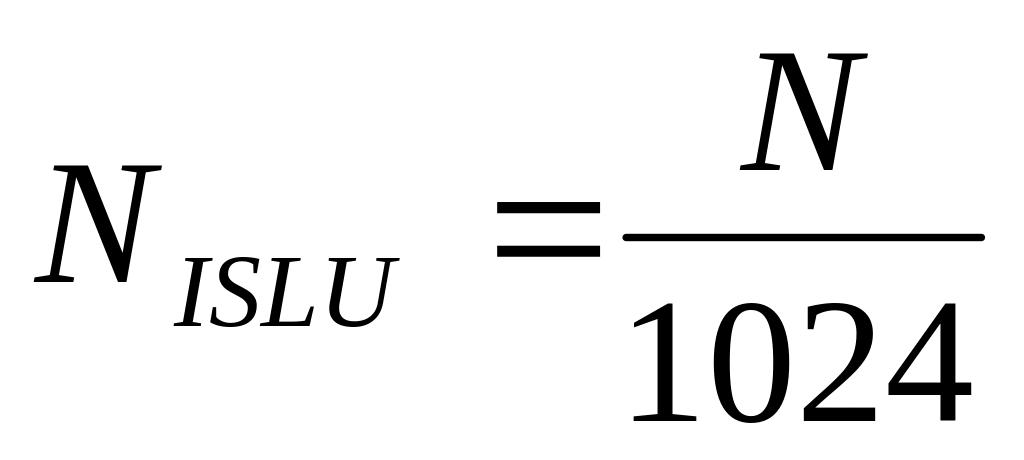

Абонентські лінії безпосередньо включаються в інтегральний блок АЛ ISLU, який входить до складу SM. В кожен ISLU можна включити до 1024 індивідуальних аналогових або цифрових АЛ:
.

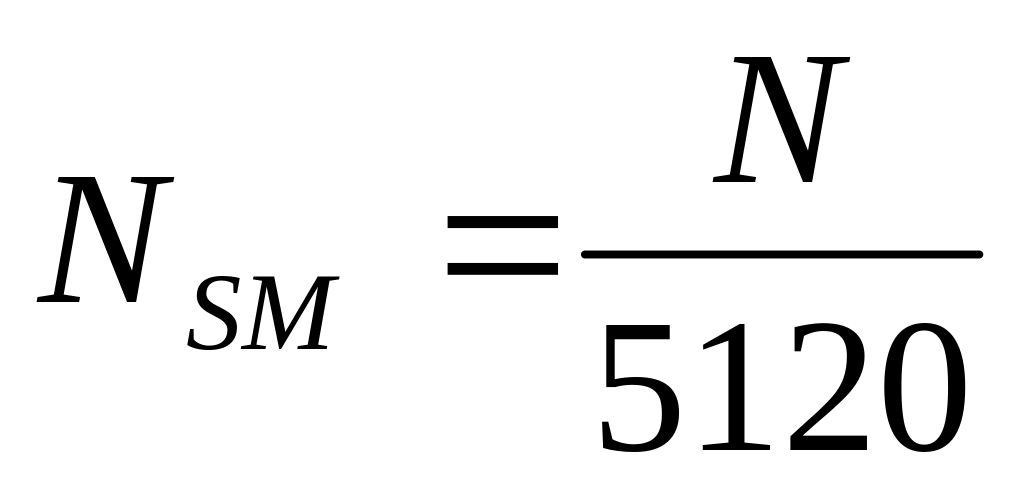

В SM може бути до 8 ISLU или RISLU, но при цьому загальне число АЛ для SM не повинно перевищувати 5120, тому:
.
6.2 Розробка функціональної схеми
Архітектура 5ESS базуєтся на трьох головних елементах: комутаційних модулях SM, модулях зв’язку СМ, модулях управління і експлуатації АМ.
Комутаційний модуль SM – основна одиниця нарощування ємності системи. До SM підключають абонентські і зовнішні, відносно 5ESS, з’єднувальні лінії, він виконує більшість функцій по обслуговуванню викликів.
Модуль зв’язку СМ забезпечує комутацію каналів між SM і комутацію пакетів для обміну управляючими повідомленнями між процесорами SM або SM и АМ.
Програмне управління є розподіленим і забезпечується потужними 32-розрядними мікропроцесорами. Але ті функції управління, для яких економічно доцільна централізація, виконує модуль управління і експлуатації АМ. Він забезпечує: вибір шляхів з’єднання в модулі СМ; розподіл загальних ресурсів системи; збереження повного програмного забезпечення і загальних даних; збереження і обробку статичної інформації, зокрема аварійних і тарифних даних, автоматичне діагностування і реконфігурація обладнання АМ і СМ; доступ до системи адміністративного і експлуатаційного персоналу.

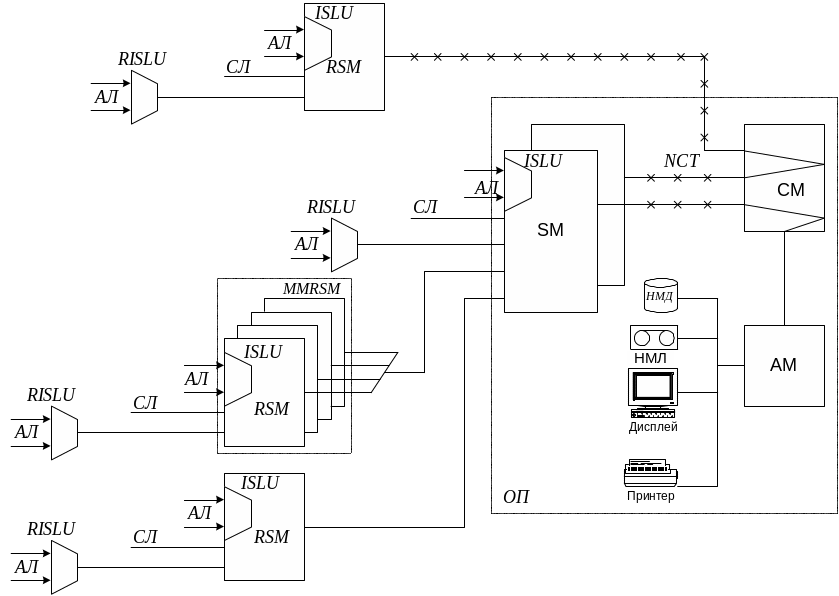

Рисунок 6.1 - Функціональна схема 5ESS
Додаток 7
7.1 Розрахунок обладнання на опс типу ewsd

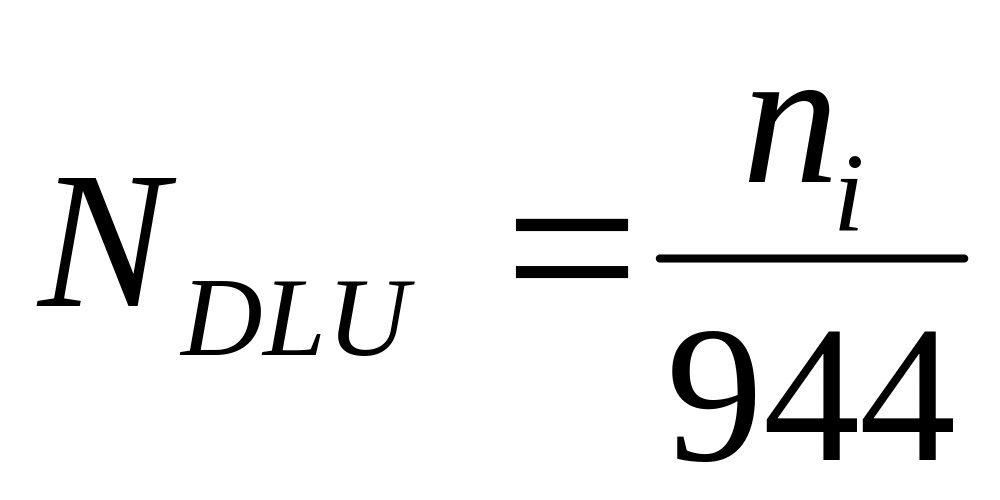

До одного DLU можна підключити максимально 944 АЛ, тобто кількість цифрових абонентських блоків визначається за формулою:
,
де ni – кількість локальних чи виносних абонентів.
Всередині DLU абонентські лінії підключаються в блоки абонентських комплектів SLM:
- SLMA – для підключення аналогових АЛ;
- SLMD – для підключення цифрових АЛ.
Кожен SLM містить 8 АК – SLCA для абонентів з декадним або частотним набором номеру і одного процесора для керування блоком SLMCP. В одному DLU може розміщуватися максимум 118 SLMA.

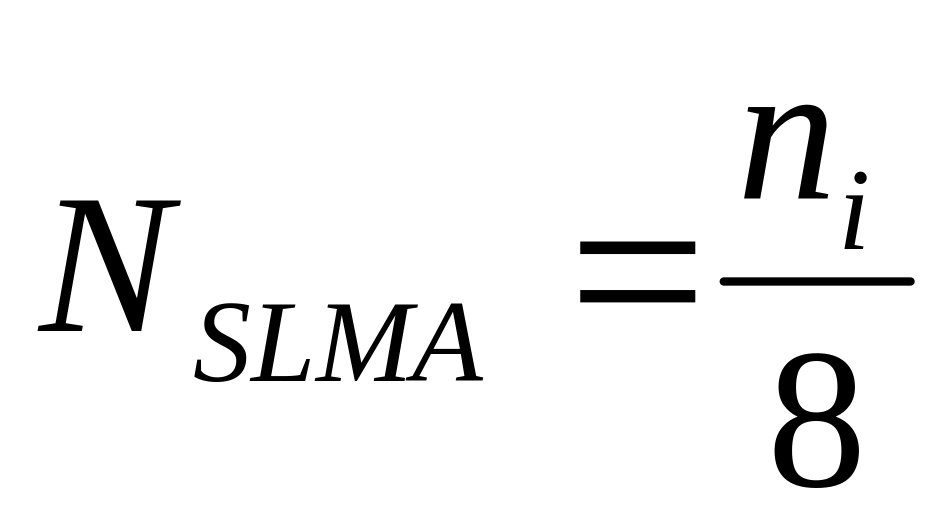

Загальна кількість SLMA:
.
Доля забезпечення надійності роботи кожен блок DLU підключається до двох різних лінійних груп LTG, тому кількість груп LTG приймається рівною кількості DLU.
Між одним DLU та двома LTG може бути організовано 120 каналів користувачів по чотирьом системам ІКМ-30 або 60 каналів по двом системам ІКМ-30 в залежності від завантаженості блоків. Тобто, при повній завантаженості DLU:
NІКМ-30 = NDLU * 4.
Для зв’язку групи LTG з комутаційним полем SN використовується два тракти для зв’язку в прямому і зворотньому напрямках.
Структура комутаційного поля вибирається в залежності від кількості лінійних груп LTG та інтенсивності телефонного навантаження. Для нашого варіанту використовується КП малої ємності.
Комутаційне поле середньої і невеликої ємності (63 LTG і 15 LTG) містить в собі:
- одну вхідну часову ступінь TSI;
- одну просторову ступінь SS;
- одну вихідну часову ступінь TSO.
