1.5. Определение освещенности с помощью люксметров
Помимо расчета освещенности могут быть произведены замеры освещенности рабочих мест с помощью специальных приборов, называемых люксметрами. Нашей промышленностью выпускаются люксметры Ю-16, Ю-17, Ю-116 и 1 ЛКП.
Люксметр Ю-116 предназначен для измерения освещенности, создаваемой лампами накаливания и естественным светом, источники которого расположены произвольно относительно светоприемника. Принцип действия основан на фотоэлектрическом эффекте. Когда световой поток падает на фотоэлемент, то в замкнутой цепи возникает ток, который пропорционален световому потоку. Прибор проградуирован так, что его стрелка сразу показывает освещенность в люксах. Общий вид люксметра приведен на рис. 2.
Люксметр состоит из измерителя и отдельного фотоэлемента с насадками. Принципиальная схема люксметра приведена на рис. 3.
На передней панели имеются кнопки переключения диапазонов измерений, указанных в табл. 4.
Для уменьшения косинусной погрешности применяется насадка на фотоэлемент, состоящая из полусферы, выполненная из белой светорассеивающей пластмассы. Насадка обозначена буквой К, нанесенной на ее внутреннюю сторону.
Насадка К применяется только совместно с одной из трех других насадок М, Р, Т. Каждая из этих трех насадок совместно с насадкой К образует три поглотителя с коэффициентом ослабления 10, 100, 1000.

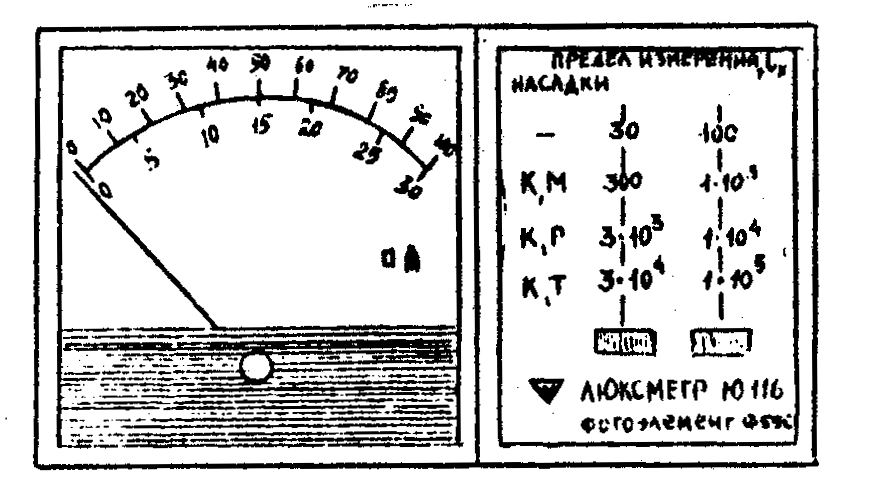

Рис. 2. Общий вид люксметра
Рис. 3. Принципиальная схема люксметра
Принцип отсчета значений измеряемой освещенности состоит в следующем: при нажатой кнопке, против которой нанесены наибольшие значения диапазонов измерений, кратные 10, следует пользоваться шкалой 0-100. При нажатой левой кнопке, против которой нанесены наибольшие значения диапазонов измерений, кратные 30, следует пользоваться шкалой 0-30.
Например, на фотоэлементе установлены насадки К, Р, нажата левая кнопка, стрелка показывает 10 делений по шкале 0-30. Измеряемая освещенность равна Е = 10 100 = 1000 лк.
ВНИМАНИЕ! Оберегай селеновый фотоэлемент от излишней освещенности, не соответствующей выбранным насадкам.
Таблица 4
Диапазоны измерений освещенности люксметром Ю-116
Диапазоны измерений, лк |
Условное обозначение одновременно применяемых двух насадок на фотоэлементе |
Общий номинальный коэффициент ослабления |
0-30 17-100 |
без насадок, с открытым фотоэлементом |
1 |
50-300 170-1000 |
КМ |
10 |
500-3000 1700-10000 |
КР |
100 |
500-30000 17000-100000 |
КТ |
1000 |
Как правило, при определении освещенности фотоэлемент устанавливается горизонтально на рабочем месте.
Рис. 4. Лабораторная установка по исследованию освещенности
Рабочего места:
1 – светильник; 2 – место установки люксметра; 3 - противовес
2. Экспериментальное исследование зависимости
освещенности рабочего места от цвета стен
и высоты подвеса светильника
Установить светильник в положение 1 (рис. 4). При этом высота подвеса светильника от верхней кромки стен равна 0, (h = 0).
Определить с помощью люксметра Ю-116 освещенность в 4-х помещениях с различным цветом стен. Для этого люксметр поочередно помещается в соответствующие стенки через предназначенные для этого отверстия. Данные измерений занести в табл. 5.
Установить светильник в положение 2 (3, 4, 5) и замерить освещенность в 4-х отсеках с разным цветом стен освещенности ЕБ, ЕЗ, ЕК, ЕЧ при высоте подвеса = 0,25 м (0,5; 0,7; 1,0 м). Данные измерений занести в табл. 5.
Построить зависимости.
Проанализировать полученные зависимости освещенности от цвета стен и высоты подвеса светильника.
Оценить значения освещенности, полученные в процессе выполнения экспериментальных исследований. Определить, при какой высоте подвеса светильника возможно ведение работ высокой точности (разряды IIa-IIг) и малой точности (разряды IVa-IVг) (см. табл. 2) в помещениях с различным цветом стен.
С помощью люксметра определить освещенность на рабочем столе студента и выяснить какого класса работу можно на нем выполнять (табл. 2) и с объектами какого размера можно работать при такой освещенности согласно нормам СНиП 23-05-95.
Таблица 5
