Отдельные опоры
Каменные столбы, применяют в качестве промежуточных опор в малоэтажных зданиях. Их возводят из сплошного полнотелого кирпича или камня (рис.42.).
Сечение не менее 380x380мм (1,5x1,5 кирпича) с обязательной перевязкой швов каждого ряда. Для увеличения несущей способности столбов применяют, материалы (кирпич марок 150-200 на растворе М100) повышенной прочности и вводят армирование кладки горизонтальными стальными сетками из стержней 4-5мм с ячейками 100-150 мм, располагаемыми в горизонтальных швах через 2-4 ряда кладки. Таким образом, несущая способность повышается в 1,5 раза.
Каменные столбы часто заменяют сборными железобетонными или монолитными колоннами. Фундаменты под каменные стены столбчатые, бутобетонные (рис. 42.).
Неполный каркас с каменными столбами применяется в зданиях высотой до 9 этажей. В более высоких зданиях - внутренние опоры (колонны) устраиваются из железобетона или металла.
Железобетонные колонны двухконсольные располагают по средним и крайним рядам при применении навесных панелей наружных стен.
Колонны сечением 300x300 мм применяются для зданий высотой до 5 этажей; колонны сечением 400x400 мм - для всех остальных случаев.
Стыки колонн по высоте осуществляют со сваркой закладных металлических деталей и омоноличиванием узла сопряжения.
МАТЕРИАЛЫ И ТИПЫ СПЛОШНЫХ КЛАДОК
НАРУЖНЫХ КАМЕННЫХ СТЕН
КИРПИЧ СПЛОШНОЙ |

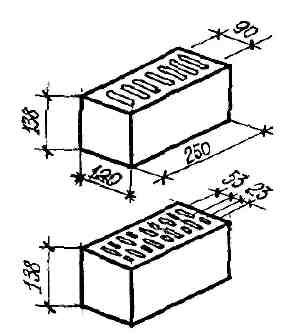

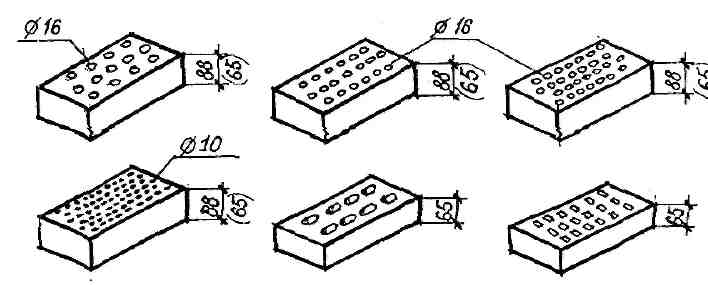

КИРПИЧ ПУСТОТЕЛЫЙ (модульный – 88, сплошной - 65) |
||||
|
|
||||

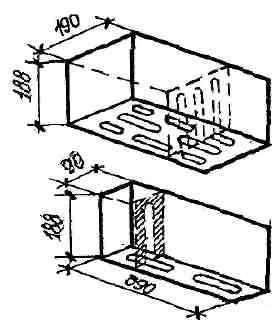

КЕРАМИЧЕСКИЕ КАМНИ |

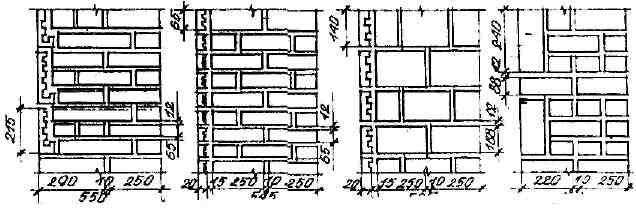

ЛЕГКОБЕТОННЫЕ КАМНИ |
||||
|
СО ЩЕЛЕВИДНЫМИ ПУСТОТАМИ (ЦЕЛЫЙ И ПОЛОВИННЫЙ) |
ТРЕХПУСТОТНЫЙ (ТЫЧКОВЫЙ И ЛОЖКОВЫЙ) |
|||
|
|
||||

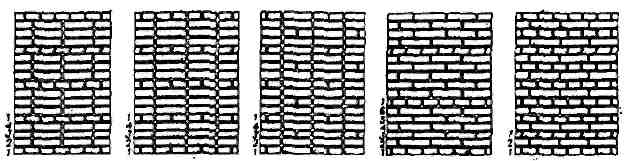

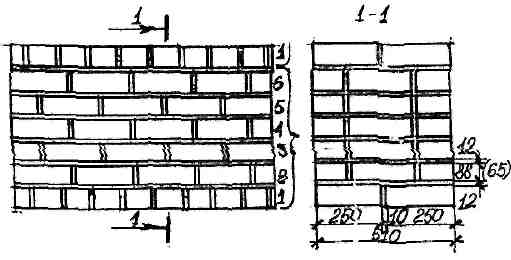

КИРПИЧНАЯ КЛАДКА ШЕСТИРЯДНАЯ |
КИРПИЧНАЯ КЛАДКА ДВУХРЯДНАЯ |
||||
|
|
||||
КЛАДКА ИЗ КЕРАМИЧЕСКИХ КАМНЕЙ |
КЛАДКА ИЗ БЕТОННЫХ И ПРИРОДНЫХ КАМНЕЙ |
КЛАДКА ИЗ БЕТОННЫХ КАМНЕЙ С ОБЛИЦОВКОЙ КИРПИЧА |
|||
|
Рис. 27. |
|
|||

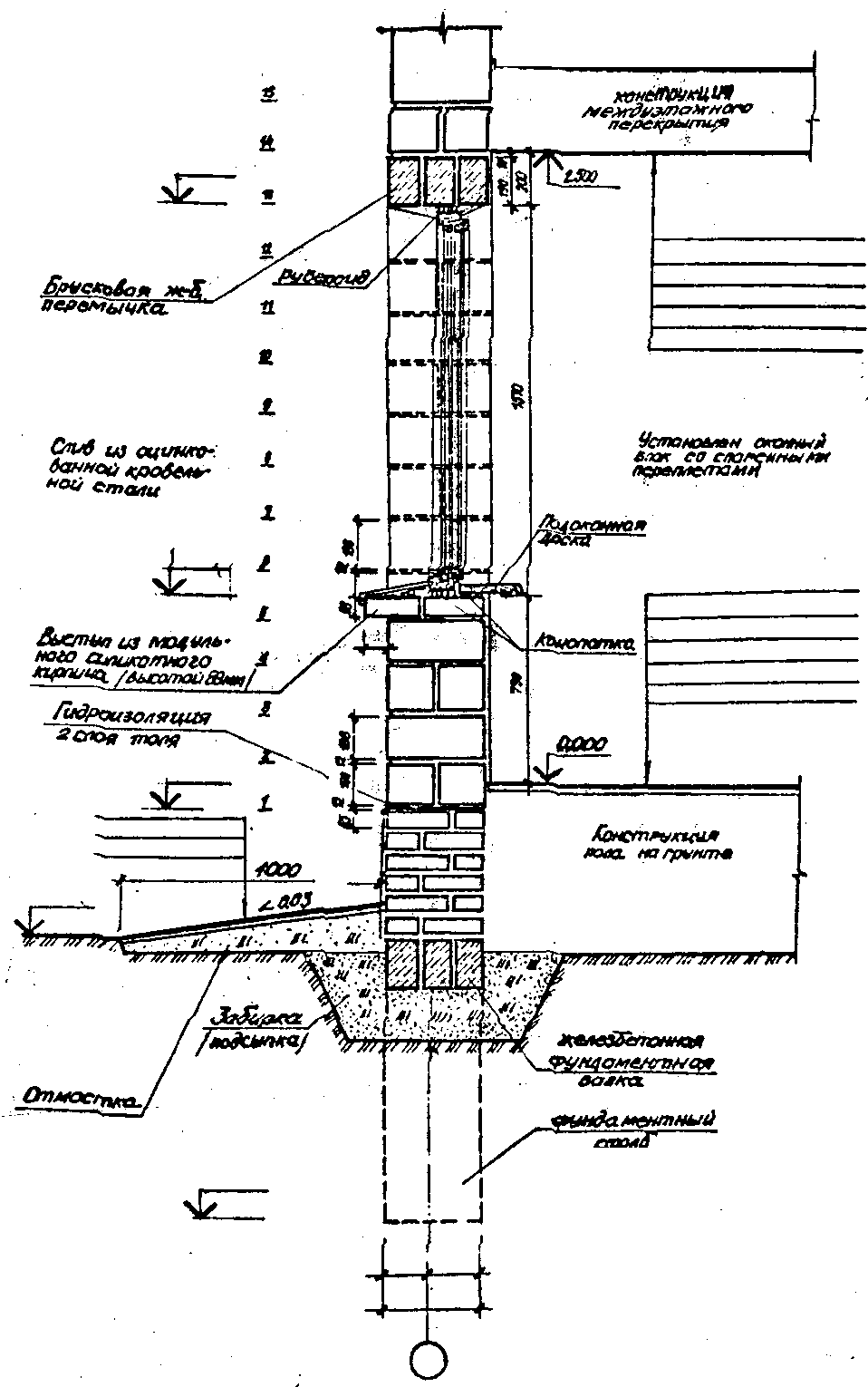

НЕСУЩИЕ КИРПИЧНЫЕ СТЕНЫ СПЛОШНОЙ КЛАДКИ ДЛЯ ЗДАНИЙ ВЫСОТОЙ ДО 14 ЭТАЖЕЙ (ПО СЕРИИ 2.130 - 1)

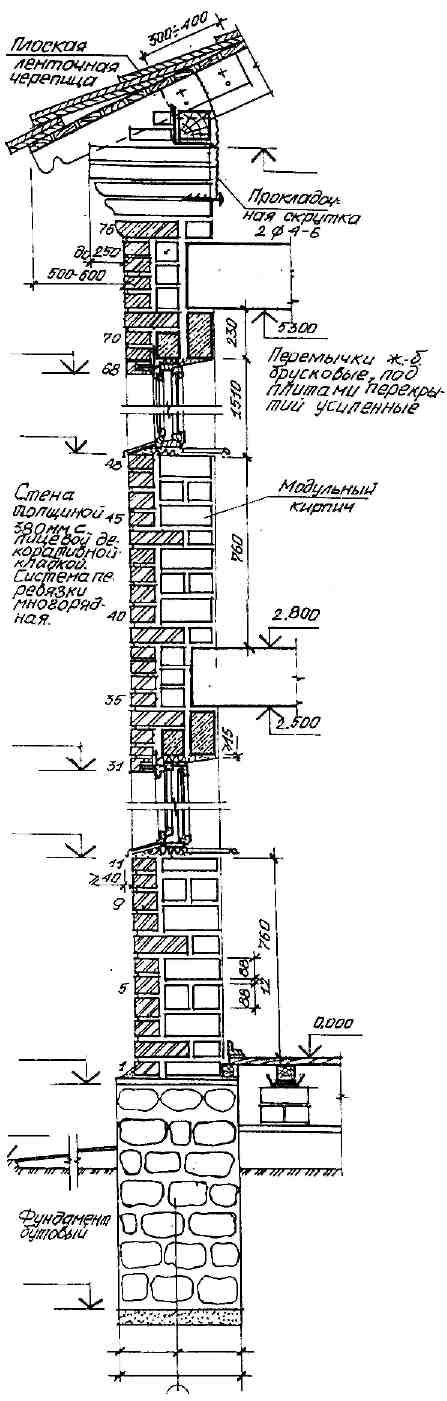

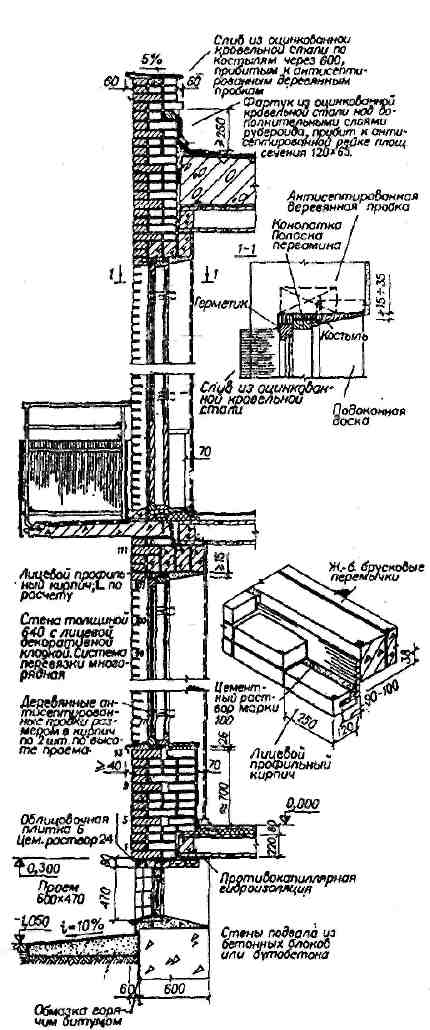

ПОРЯДОВКА НАРУЖНОЙ СТЕНЫ С ЛИЦЕВОЙ ДЕКОРАТИВНОЙ КЛАДКОЙ. СИСТЕМА ПЕРЕВЯЗКИ МНОГОРЯДНАЯ |

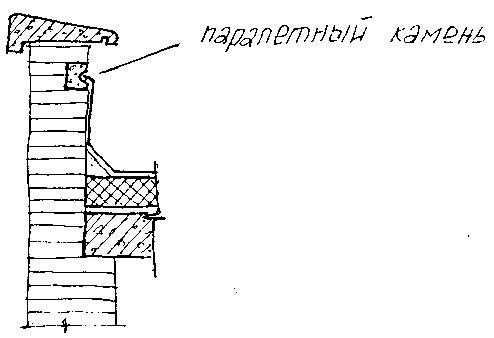

ВАРИАНТЫ ПАРАПЕТОВ И КАРНИЗОВ ПРИ ПРОДОЛЬНЫХ И ПОПЕРЕЧНЫХ НЕСУЩИХ СТЕНАХ |
|||||
|
||||||
|
||||||
ВАРИАНТЫ ФАСАДОВ ДЕКОРАТИВНОЙ И ФАСАДЫ МНОГОРЯДНОЙ И ЦЕПНОЙ КЛАДКИ |
||||||
|
||||||
ОБЛИЦОВКА ПЕРЕМЫЧЕК |

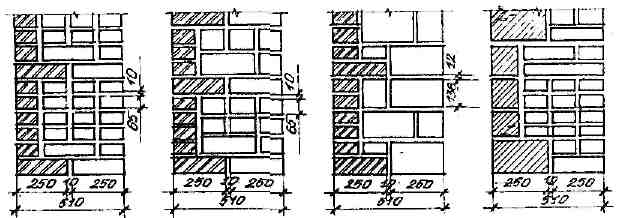

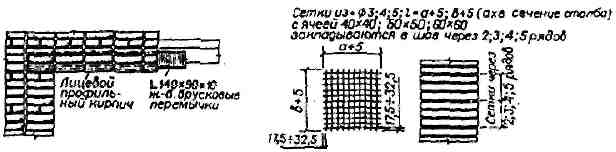

АРМИРОВАНИЕ КИРПИЧНЫХ СТОЛБОВ |
|||||
|
||||||

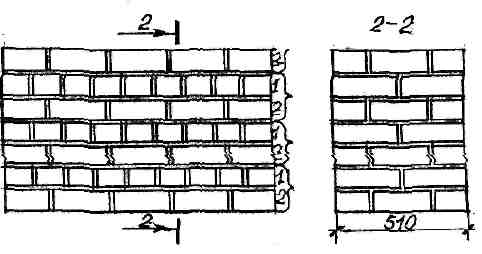

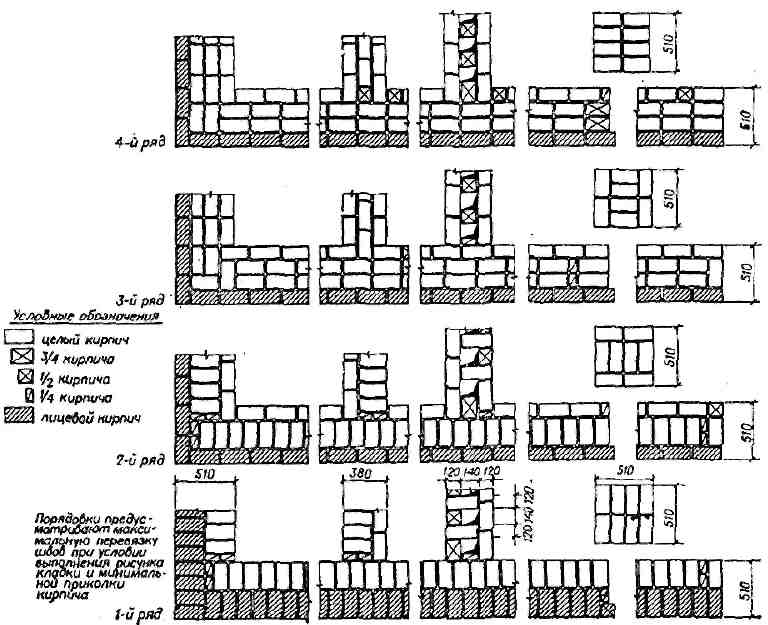

ПЛАНЫ ПОРЯДОВКИ НАРУЖНОЙ СТЕНЫ С ЛИЦЕВОЙ ДЕКОРАТИВНОЙ КЛАДКОЙ (СИСТЕМА ПЕРЕВЯЗКИ МНОГОРЯДНАЯ) И КИРПИЧНОГО СТОЛБА ПЛОЩАДЬЮ СЕЧЕНИЯ 510 ×510 |
||||||
|
||||||

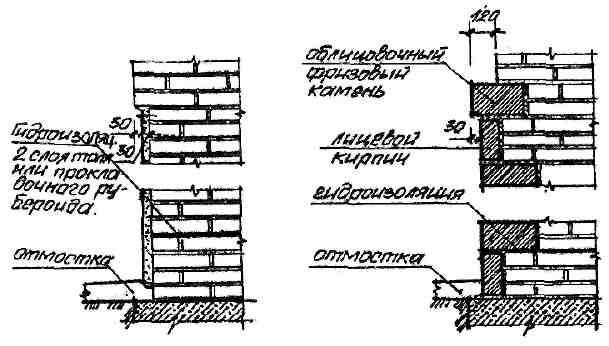

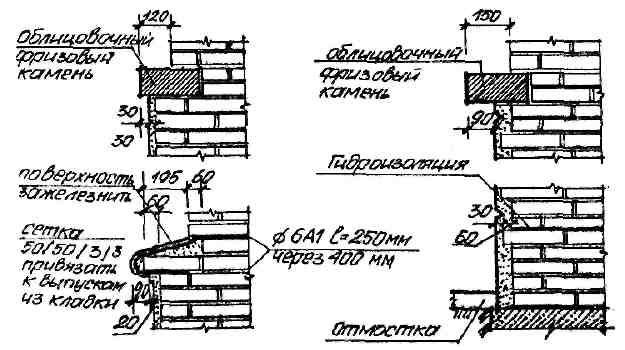

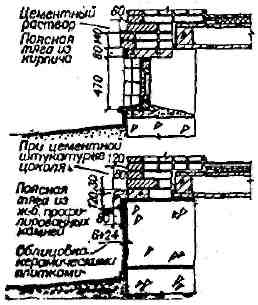

ВАРИАНТЫ ОТДЕЛКИ ЦОКОЛЯ |
||||||
|
||||||
УГОЛ СТЕНЫ |
СОПРЯЖЕНИЕ С ВНУТРЕННЕЙ СТЕНОЙ |
УЧАСТОК ПРОСТЕНКА |
||||
С ЧЕТВЕРТЬЮ |
БЕЗ ЧЕТВЕРТИ |
|||||
БЕЗ КАНАЛОВ |
С КАНАЛАМИ |
|||||
Рис. 28.
Рис. 29.

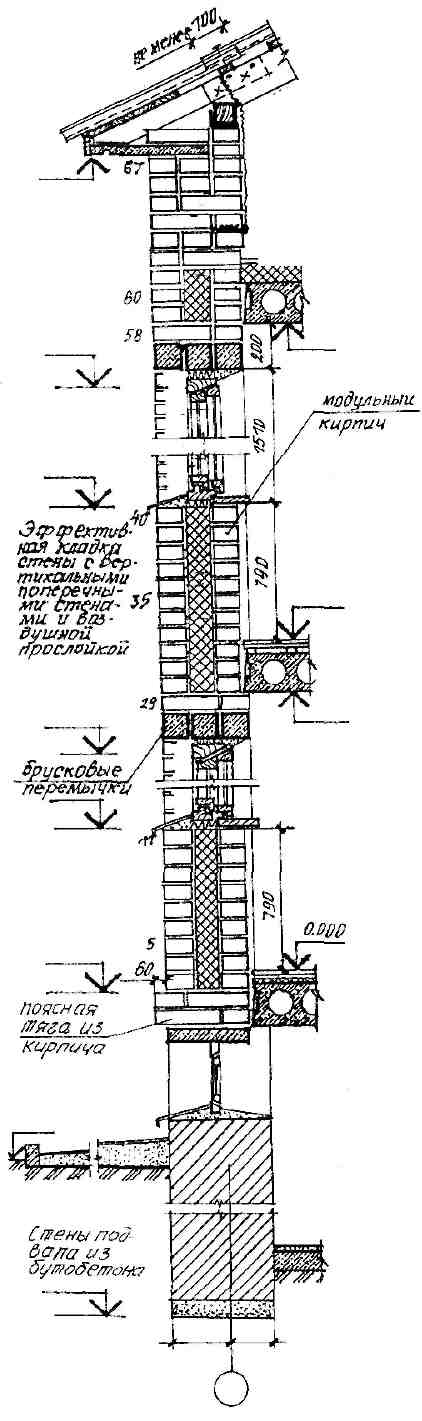

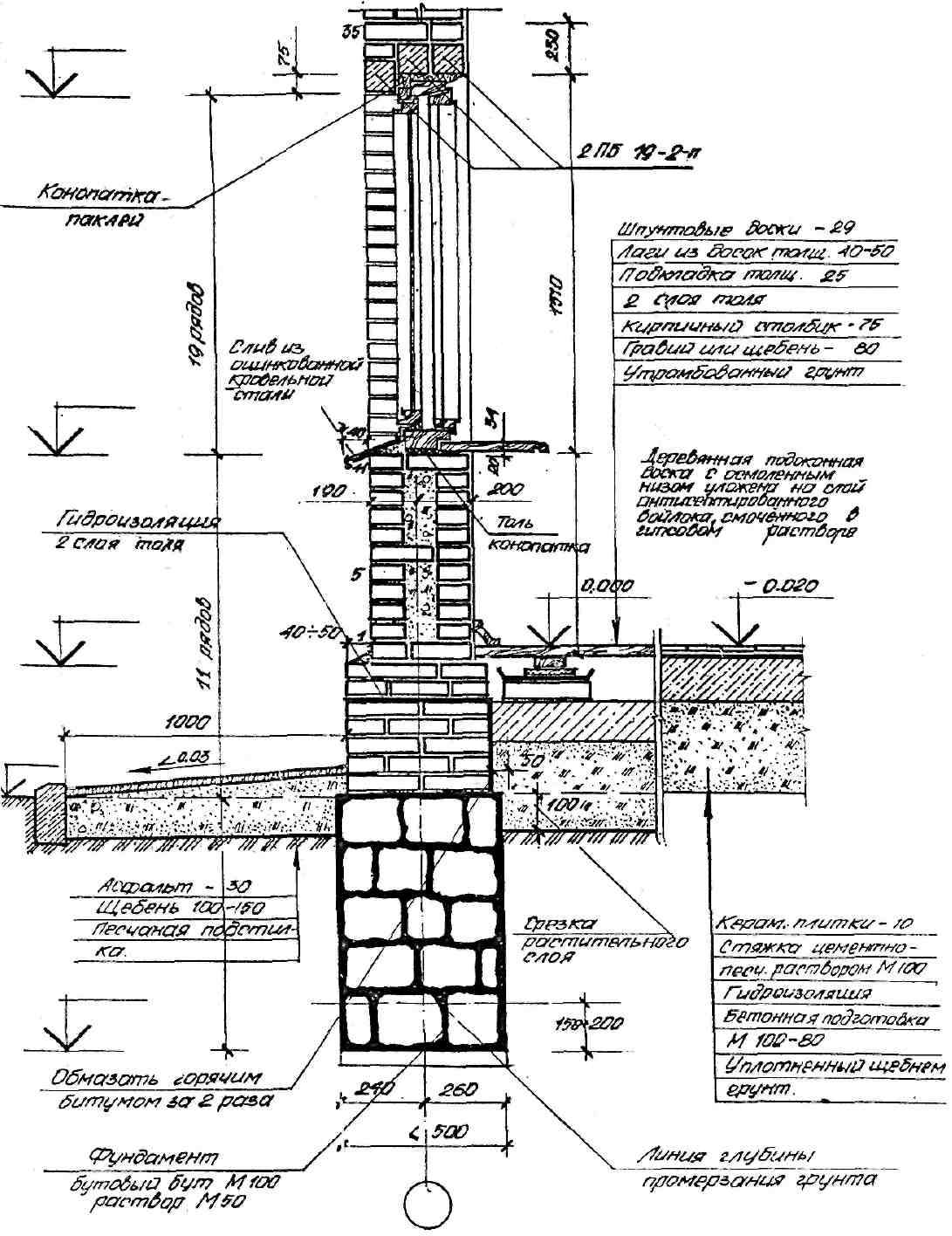

ПОРЯДОВКА НАРУЖНОЙ СТЕНЫ ЭФФЕКТИВНОЙ
КИРПИЧНО-БЕТОННОЙ КЛАДКИ
Рис. 30.
ПОРЯДОВКА НАРУЖНОЙ СТЕНЫ |

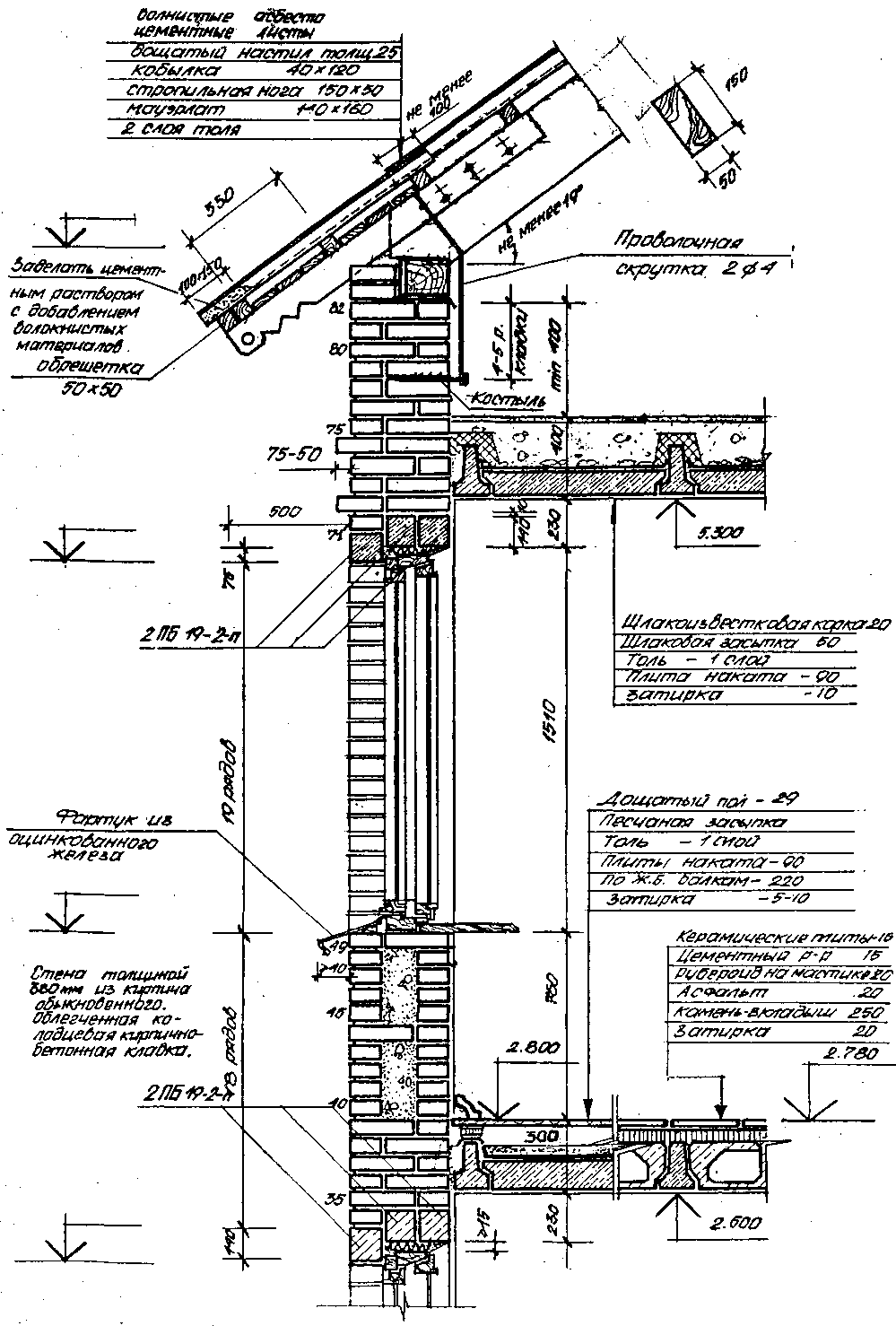

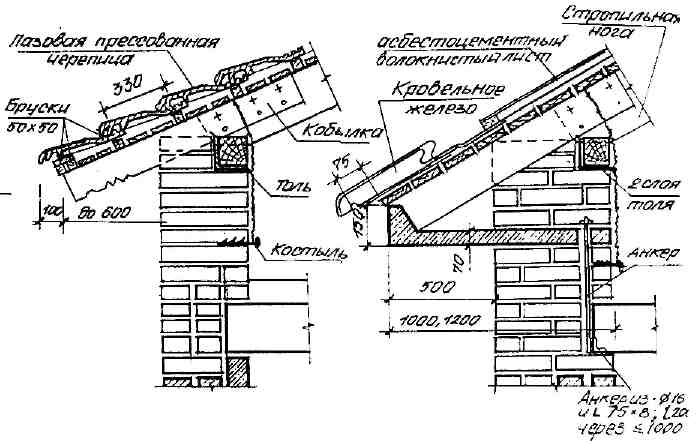

ВАРИАНТЫ КАРНИЗОВ |
||||
|
|
||||

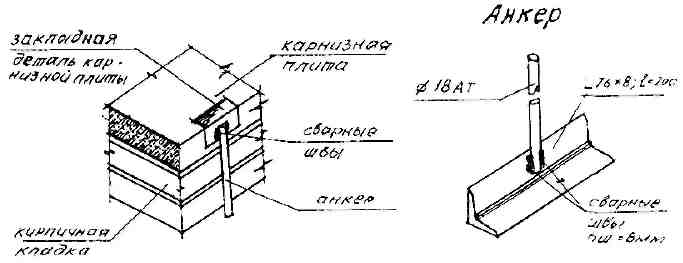

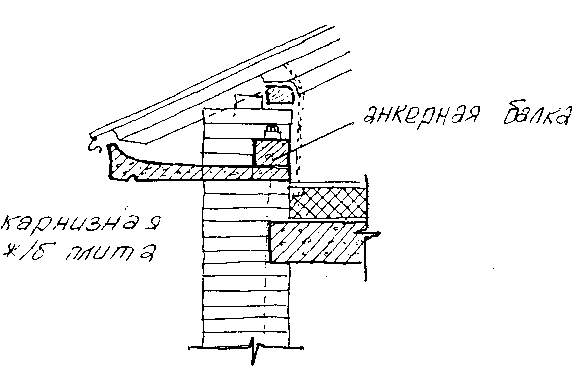

КРЕПЛЕНИЕ КАРНИЗНЫХ ПЛИТ |
|||||
|
|||||
ОБЛЕГЧЕННЫЕ (ЭФФЕКТИВНЫЕ) КЛАДКИ |
|||||
КОЛОДЦЕВАЯ КИРПИЧНО-БЕТОННАЯ |
С УТЕПЛЯЮЩИМИ ВКЛАДЫШАМИ |

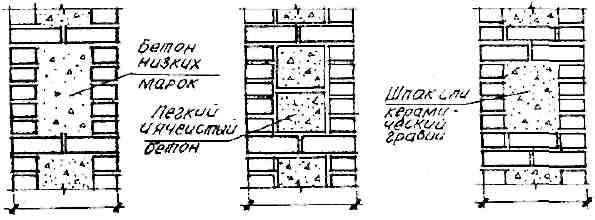

С ЗАСЫПКОЙ ШЛАКОМ ИЛИ КЕРАМИЧ. ГРАВИЕМ |
|||
|
|||||
С ВЕРТИКАЛЬНЫМИ ДИАФРАГМАМИ ЖЕСТКОСТИ |
|||||
С ПЛИТНЫМ УТЕПЛИТЕЛЕМ И ВОЗДУШНОЙ ПРОСЛОЙКОЙ |
ТО ЖЕ С УСИЛЕННЫМ ВНУТРЕННИМ НЕСУЩИМ СЛОЕМ |
КОЛОДЦЕВАЯ КЛАДКА С УТЕПЛЯЮЩЕЙ ЗАСЫПКОЙ И ГОРИЗОНТАЛЬНЫМИ АРМИРОВАННЫМИ ДИАФРАГМАМИ |
|||
|
|||||
Рис. 31.
|
|
|||
|
|
|||
|

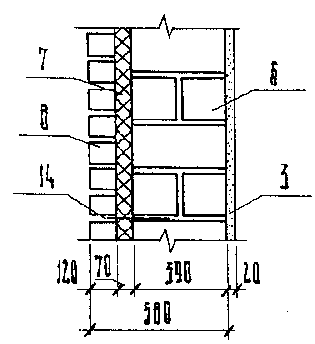

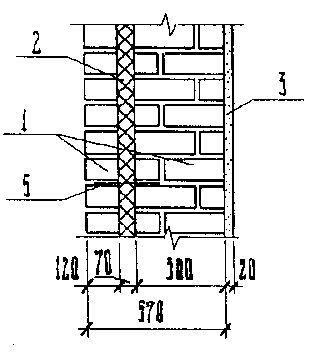

1.
|

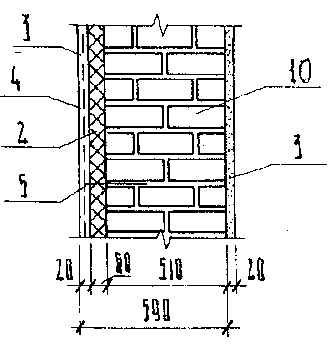

кирпич силикатный ГОСТ 379-79 на цементно - песчаном растворе, толщина внутреннего шара 380-510 мм; |
||
2.
|
теплоизоляционные плиты ISOVER марки OL-E или OL-A ДСТУ 8.2.7.- 38 – 96; |
|||
3. |
штукатурка цементно – песчаная, толщина 20 мм; |
|||
4. |
стеклосетка; |
|||
5.
|
металлические связи из оцинкованной стали Ø4 ВрI через 0,5 м в длину стены и через 5 рядов по высоте; |
|||
6. |
мелкие бетонные блоки ГОСТ 6133-84 |
|||
7. |
теплоизоляционные плиты ISOVER марки КL или КL-А толщиной 70 мм; |
|||
8.
|
кирпич керамический пустотелый плотностью 1400 кг/м3 на цементно-песчаном растворе марки М25; |
|||
9. |
штукатурка известково-песчаная; |
|||
10. |
кирпич обычный глиняный ГОСТ 530-80 на цементно-песчаном растворе марки М25; |
|||
11. |
воздушная прослойка толщиной 20 мм; |
|||
12. |
теплоизоляционные плиты ISOVER марки КL или КL-А толщиной 60 мм ДСТУ 8.2.7. 56 – 96 |
|||
13. |
теплоизоляционные плиты с ветрозащитной облицовкой ISOVER марки RKL-EJ толщиной 13 мм ДСТУ 8.2.7. 56 – 96; |
|||
14. |
металлические связи из оцинкованной стали Ø6 АI через 1000мм по длине и через 600 мм по высоте |
|||

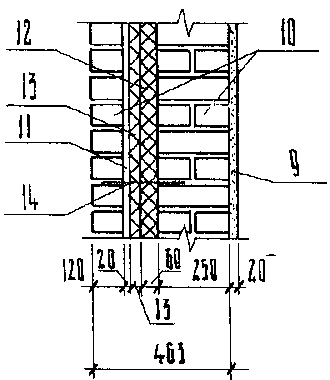

Рис. 32.
ПОРЯДОВКА НАРУЖНОЙ СТЕНЫ |
ВАРИАНТЫ КАРНИЗОВ |
|||||
|
|
|||||
ОБЛИЦОВКА ПЕРЕМЫЧЕК |
||||||
|
||||||
КЛАДКА НАРУЖНЫХ СТЕН С ОБЛИЦОВКОЙ |
||||||
ИЗ КИРПИЧА СОВМЕСТНО С ЛИЦЕВЫМ КИРПИЧОМ |
ИЗ КЕРАМИЧЕСКИХ КАМНЕЙ И ЛИЦЕВЫМ КИРПИЧОМ |
ИЗ КИРПИЧА И ЛИЦЕВЫХ КЕРАМИЧЕСКИХ КАМНЕЙ |
||||
|
||||||
ИЗ КИРПИЧА С ЗАКЛАДНЫМИ ОБЛИЦОВОЧНЫМИ КЕРАМИЧЕСКИМИ ПЛИТАМИ |
ИЗ КИРПИЧА И КЕРАМИЧЕСКИХ ПЛИТ
|

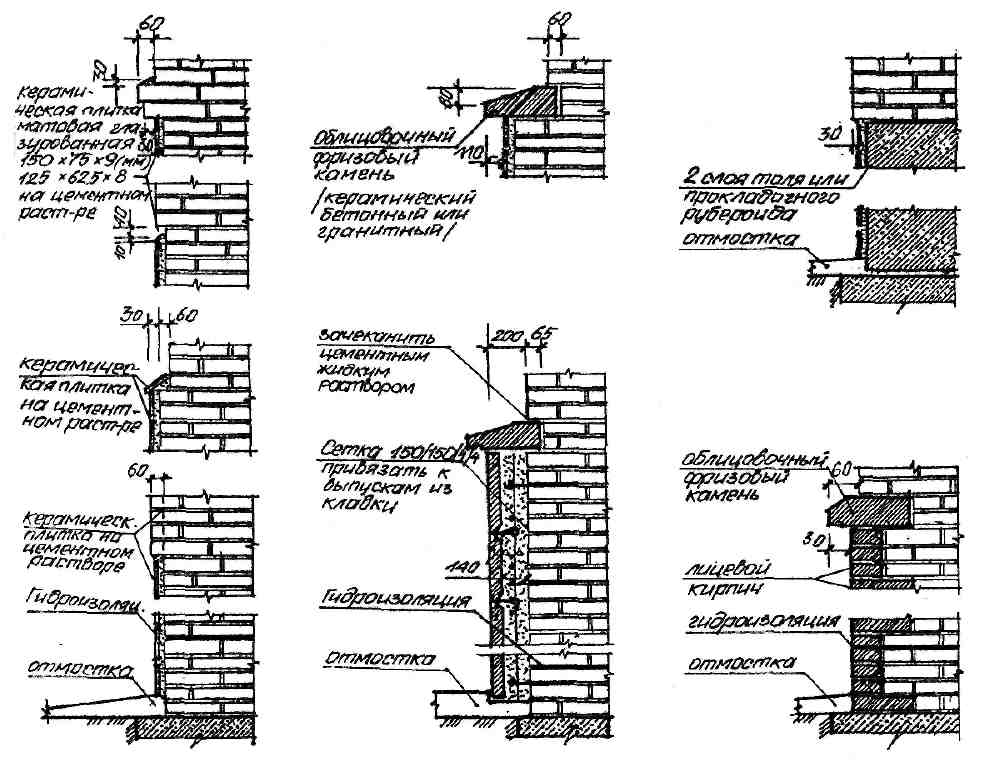

ОБЛИЦОВКА ПРИСЛОНЕННЫМИ КЕРАМИЧЕСКИМИ ПЛИТАМИ НА РАСТВОРЕ |
ИЗ КИРПИЧА С ОБЛИЦОВКОЙ ПЛОСКИМИ ПЛИТАМИ (КАМЕННЫМИ, БЕТОННЫМИ) С ПРОКЛАДОЧНЫМИ РЯДАМИ ИЗ ТЕХ ЖЕ ПЛИТ |
|||
|
||||||
Рис. 33.

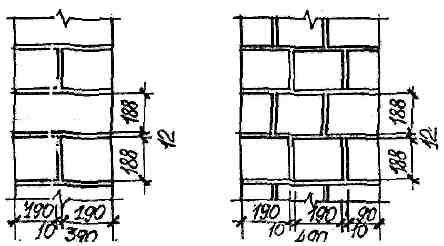

ВЕРТИКАЛЬНАЯ ПОРЯДОВКА КЛАДКИ ИЗ ЛЕГКОБЕТОННЫХ КАМНЕЙ НАРУЖНОЙ СТЕНЫ
Рис. 34.
ДЕТАЛИ БРЕВЕНЧАТЫХ СТЕН

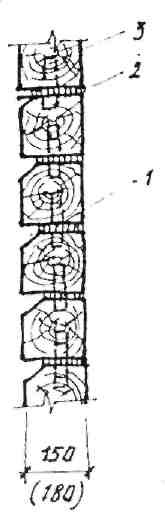

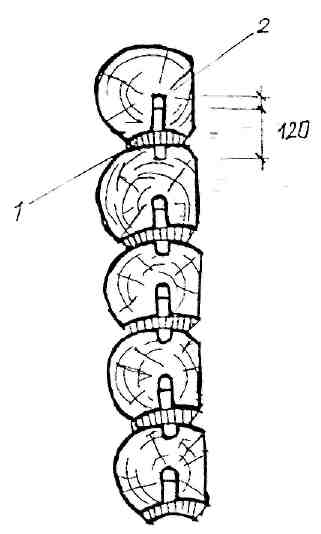

СОПРЯЖЕНИЕ БРЕВЕН ПО ВЫСОТЕ |
СОПРЯЖЕНИЕ БРЕВЕН ПО ДЛИНЕ |
|

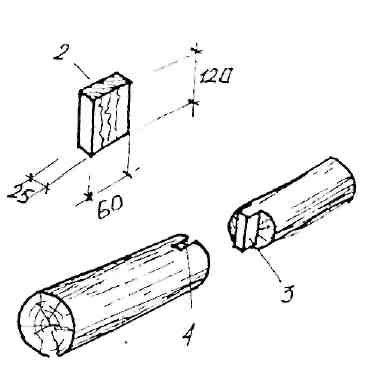

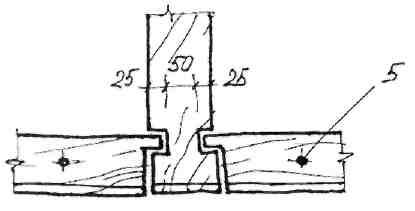

1 – конопатка; 2 – шип; 3 – гребень; 4 – паз; 5 – обработка торца бревна внутренней стены для сопряжения «в сковородень», «ласточкин хвост».
|

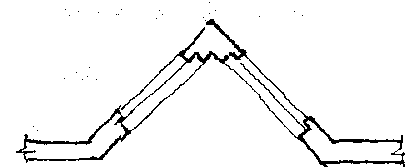

ДЕТАЛЬ ПОСТРОЕНИЯ РУБКИ ТОРЦА БРЕВНА ДЛЯ СОПРЯЖЕНИЯ В ЛАПУ |

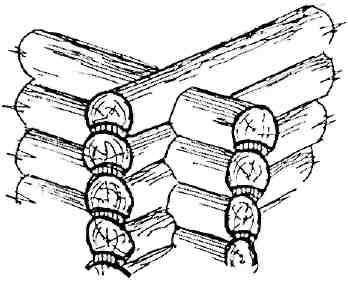

УГЛОВОЕ СОПРЯЖЕНИЕ «С ОСТАТКОМ» РУБКА «В ЧАШКУ» |
|
|
УГЛОВОЕ СОПРЯЖЕНИЕ «БЕЗ ОСТАТКА» РУБКА «В ЛАПУ» |
СОПРЯЖЕНИЕ ВНУТРЕННИХ И НАРУЖНЫХ СТЕН |
|
|
Рис. 35.
ДЕТАЛИ РУБЛЕНЫХ БРУСЧАТЫХ СТЕН
СОПРЯЖЕНИЕ БРУСЬЕВ ПО ВЫСОТЕ |
СОПРЯЖЕНИЯ НАРУЖНЫХ СТЕН С ВНУТРЕННИМИ СТЕНАМИ
|
|
|
НА ШИПАХ |
|
|
|

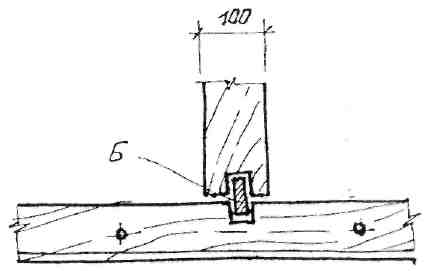

НА ШПОНКАХ |
|
|
|
В УГЛУ НА ШИПАХ |
НА ШПОНКАХ |
|
|

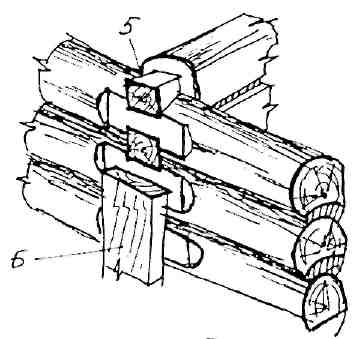

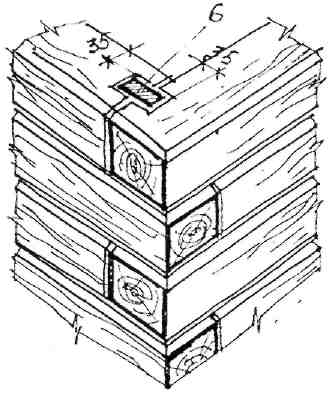

1 – конопатка; 2 – шип или нагель; 3 - осадочный зазор; 4 – шип;5 – нагель; 6 - шпонка |
|
Рис. 36.

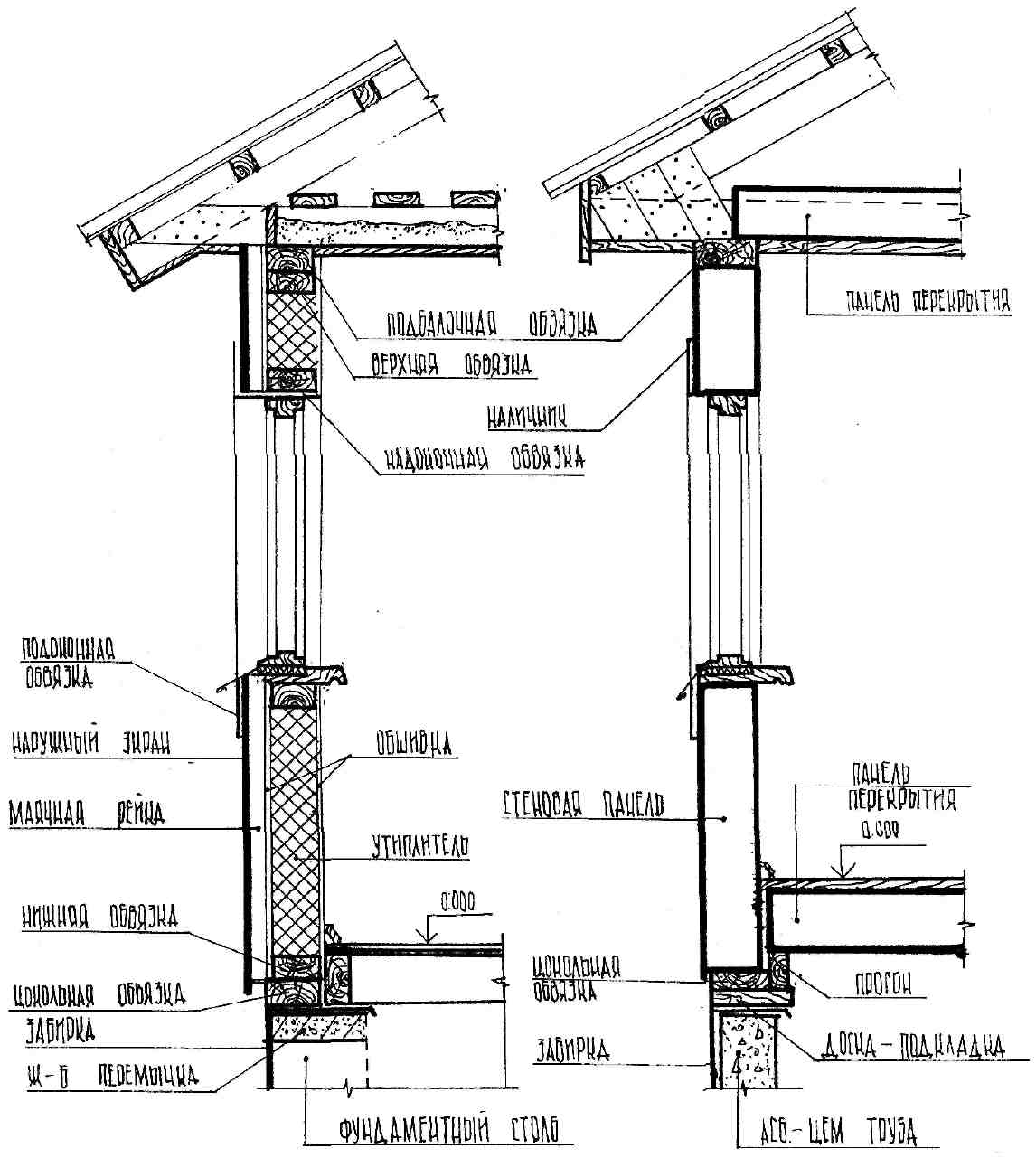

КАРКАСНЫЕ СТЕНЫ ПАНЕЛЬНЫЕ (ЩИТОВЫЕ СТЕНЫ)
Рис. 37.
МОНОЛИТНЫЕ СТЕНЫ ИЗ ЛЕГКОГО БЕТОНА
Рис. 38.
|
|
|
|||

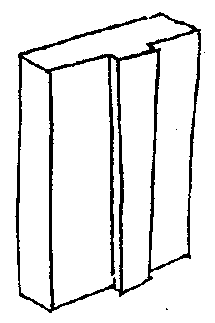

ПИЛЯСТРА |

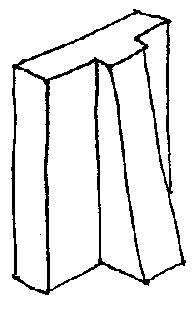

КОНТРФОРС |
||||

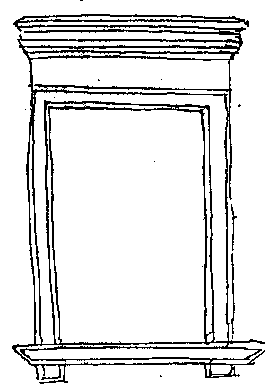

САНДРИК |
|||||
САНДРИК НАД ВХОДНОЙ ДВЕРЬЮ
|
|||||
|
|
|
|
||
ЛУЧКОВАЯ |
ПОЛУЦИРКУЛЯРНАЯ |
КОРОБОВАЯ-ТРЕХЦЕНТРОВАЯ |
СТРЕЛЬЧАТАЯ |
||
Рис. 39.
|
|

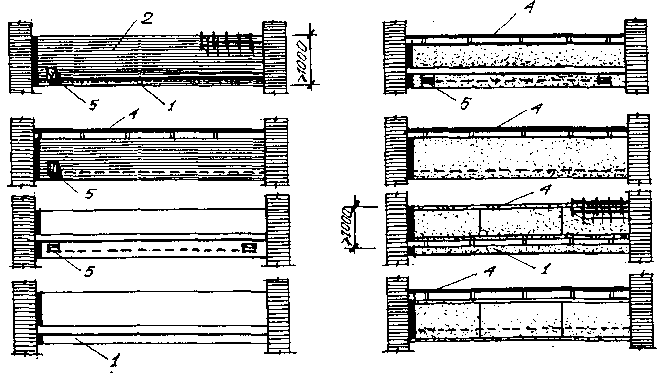

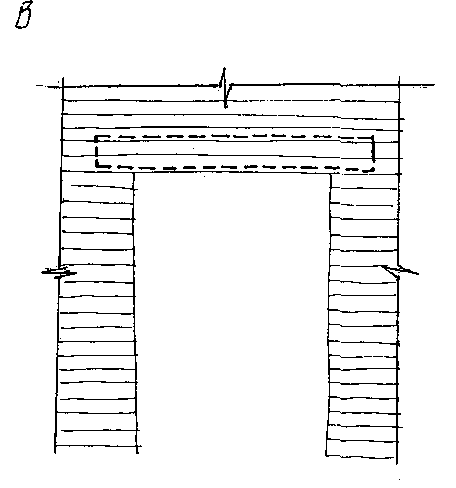

В САМОНЕСУЩЕЙ СТЕНЕ В НЕСУЩЕЙ СТЕНЕ |
|
|
|
|

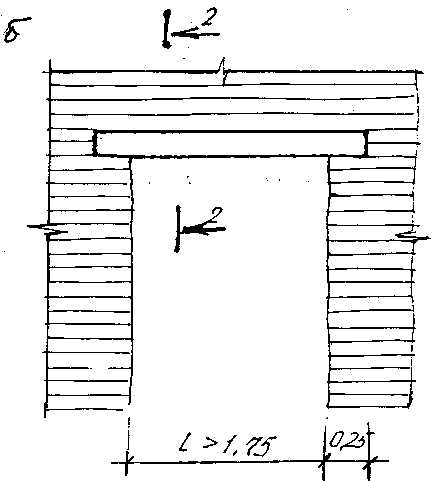

а, б – перемычка сборная ж/б; в – то же с закладным стальным углом

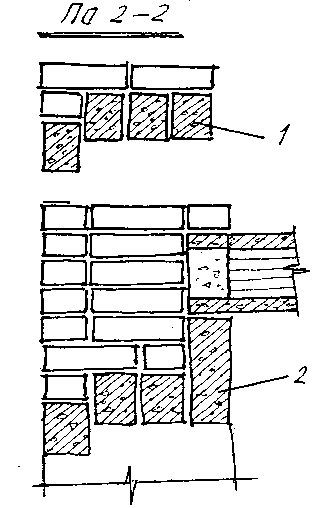

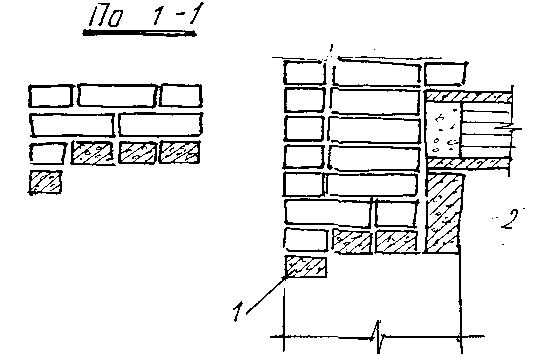

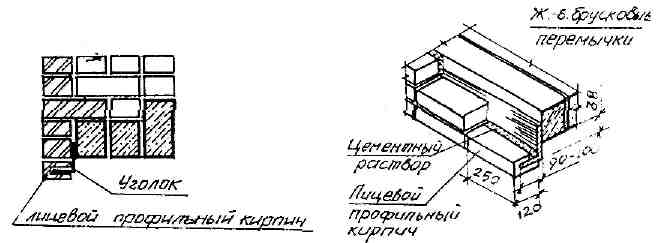

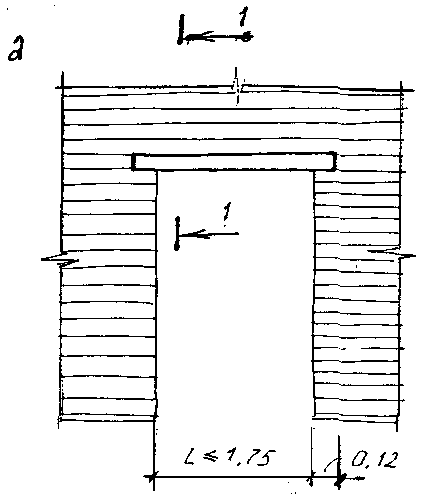

1 – брусковая перемычка; 2 – балочная перемычка; 3 – профильный кирпич; 4 – стальной уголок
Рис. 40.
КЛАДКА КЛИНЧАТОЙ ПЕРЕМЫЧКИ
|
КЛАДКА ЛУЧКОВОЙ ПЕРЕМЫЧКИ |
||
|
|
||

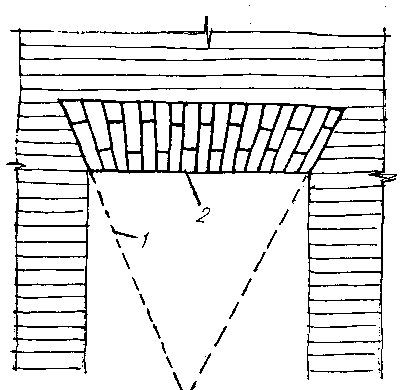

1 – направление опорной плоскости; 2 – замковый кирпич |
|||

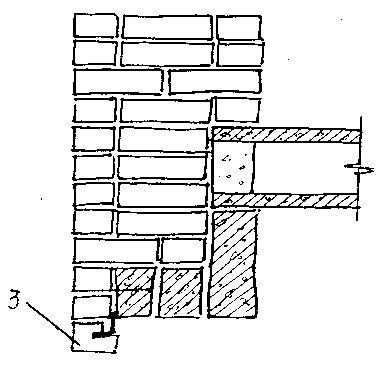

КАМЕННЫЙ КАРНИЗ |
ЖЕЛЕЗОБЕТОННЫЙ КАРНИЗ |
||
|
|
|
|
|
|
||
Рис. 41.
|
|
|

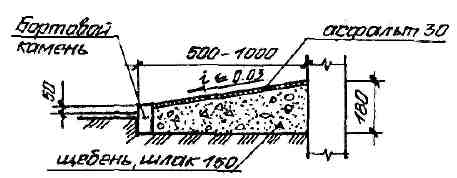

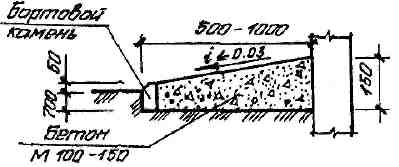

ОТМОСТКИ |
АСФАЛЬТОВЫЕ |
|
|
|
БЕТОННЫЕ
|
|
|
|
БУЛЫЖНЫЕ |
|
|
|
Рис. 42.

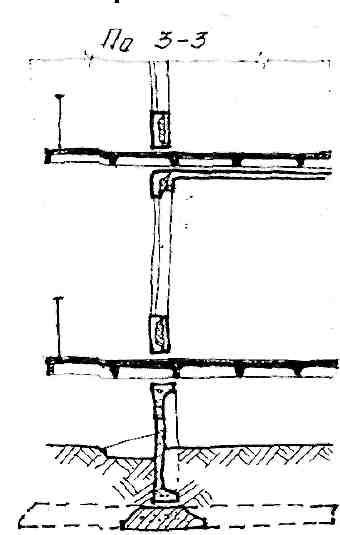

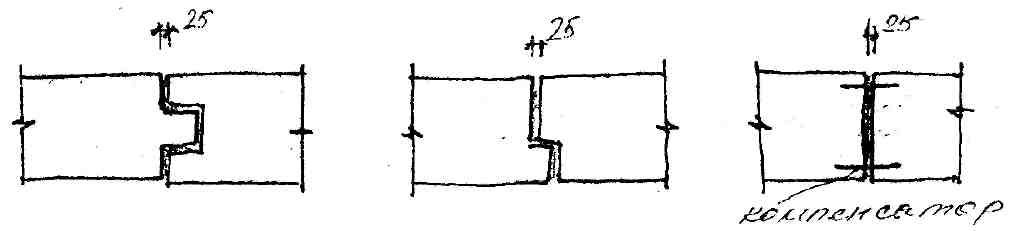

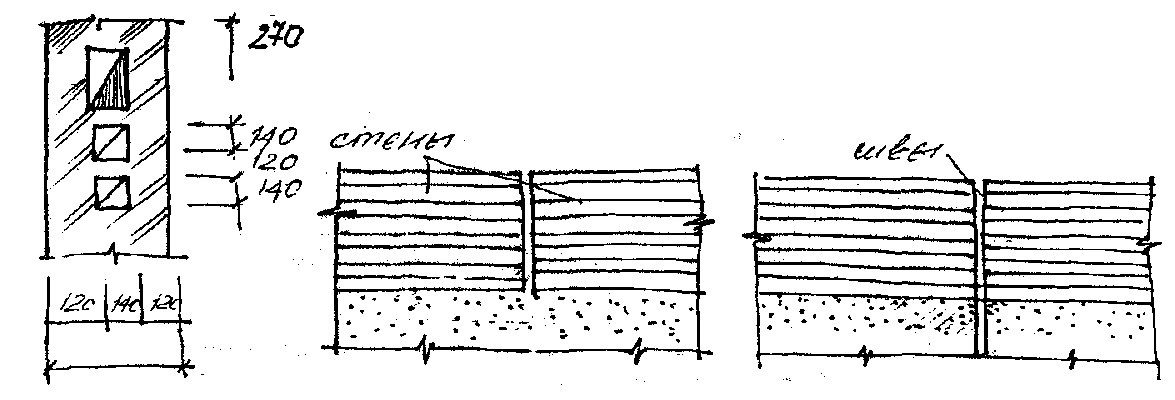

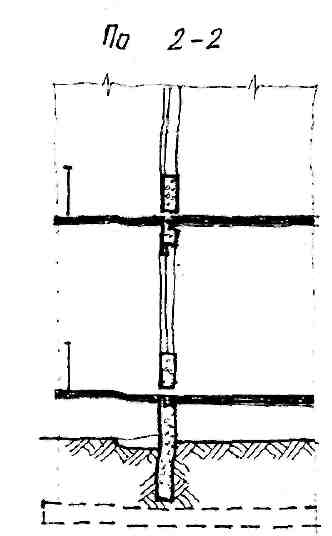

ДЕФОРМАЦИОННЫЕ ШВЫ (ОСАДОЧНЫЕ) |
|
ТЕМПЕРАТУРНЫЕ ОСАДОЧНЫЕ |
|

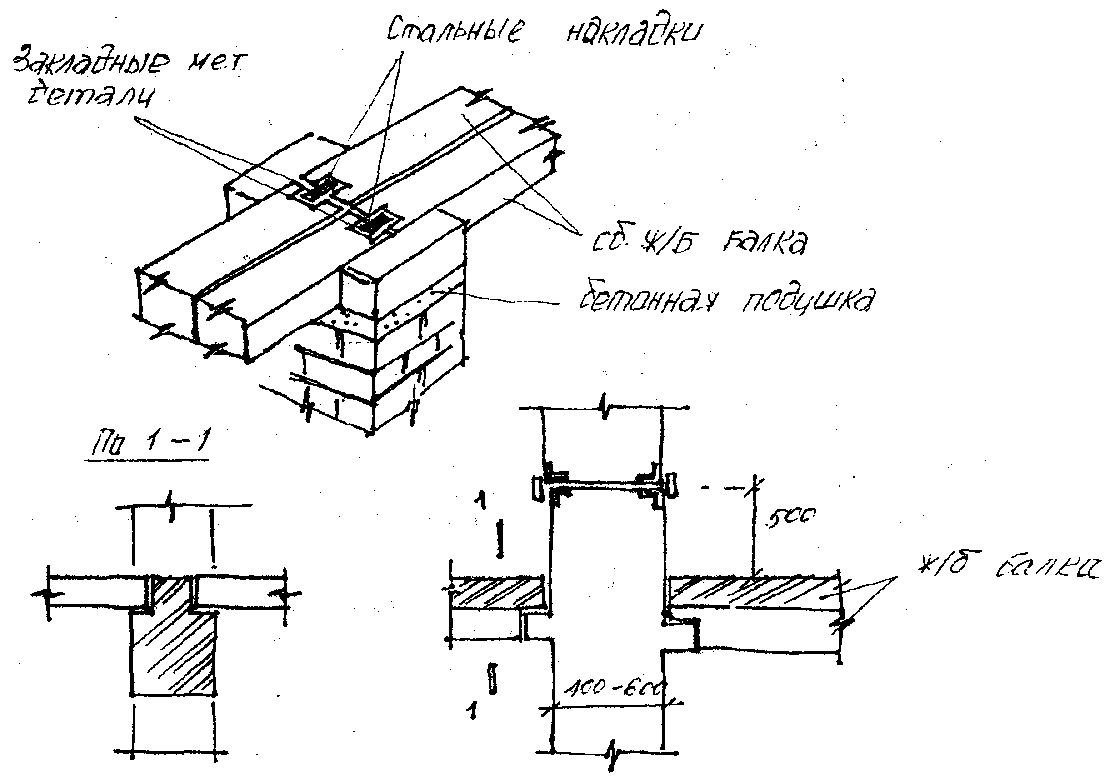

ОТДЕЛЬНЫЕ ОПОРЫ |
|
Рис. 42.

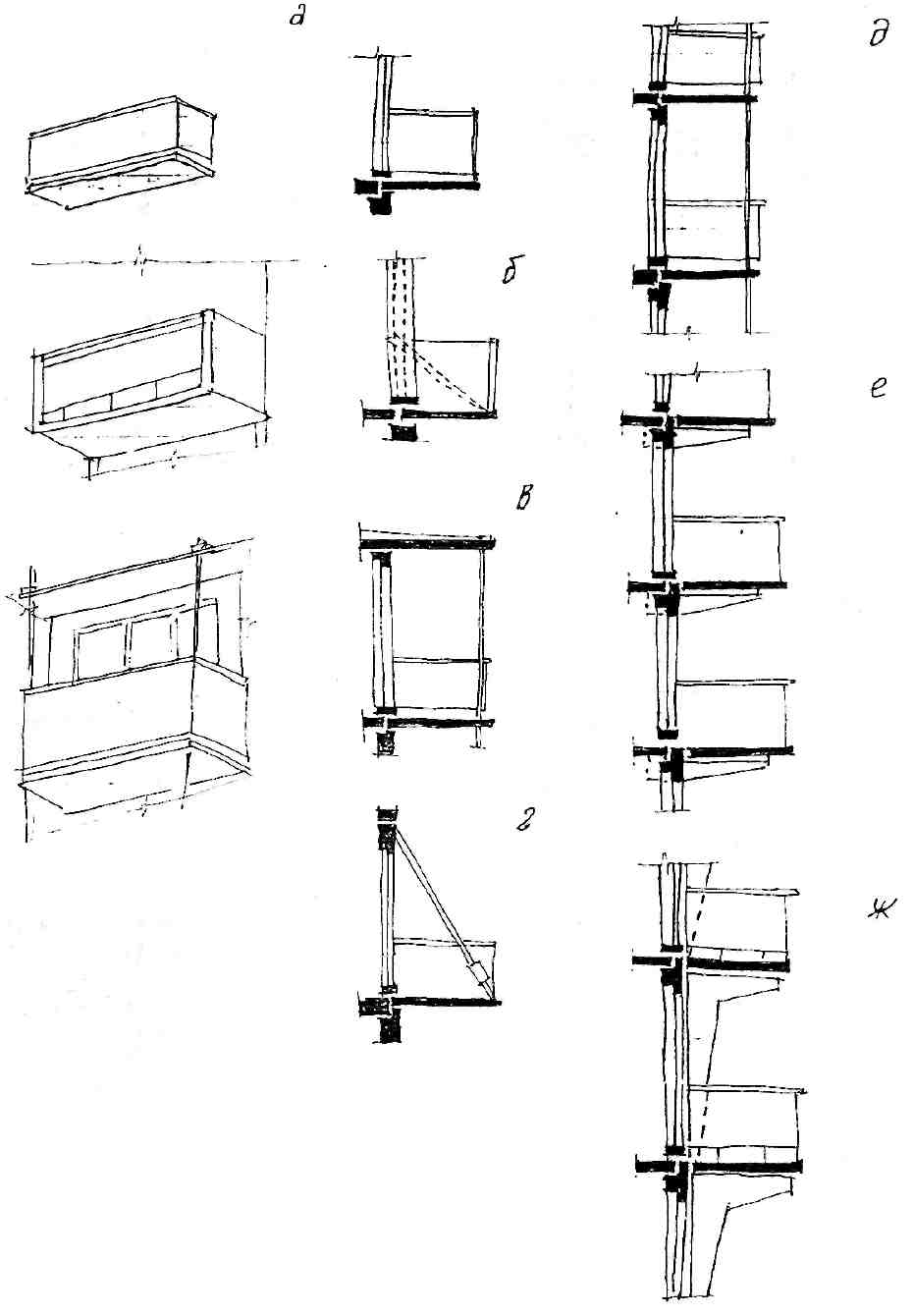

ПРИМЕРЫ ОПИРАНИЯ БАЛКОННЫХ ПЛИТ
а – с защемлением в наружной стене; б – на наружные стены и подвеску к поперечным внутренним стенам; в – то же, к карнизной плите; г – к перекрытиям; д – на наружные стены и стойки; е – на консоли;
ж – на приставные Г – образные колоннады.
Рис. 43.
ВСТРОЕННЫЕ ЛОДЖИИ В ДОМАХ

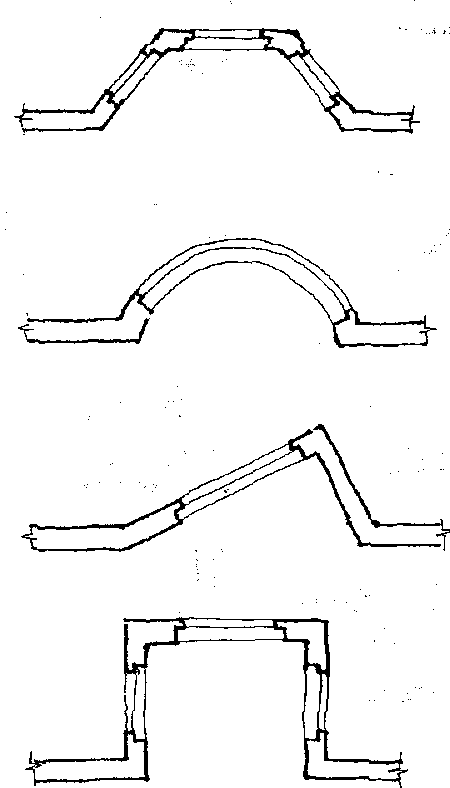

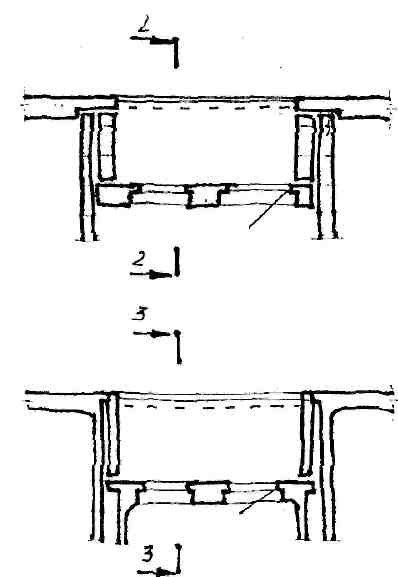

ЭРКЕРЫ
|
|
С ПОПЕРЕЧНЫМИ НЕСУЩИМИ СТЕНАМИ |
|
|
|
К ОБЪЁМНО – БЛОЧНЫМ КОНСТРУКЦИЯМ |
|
|
Рис. 44.

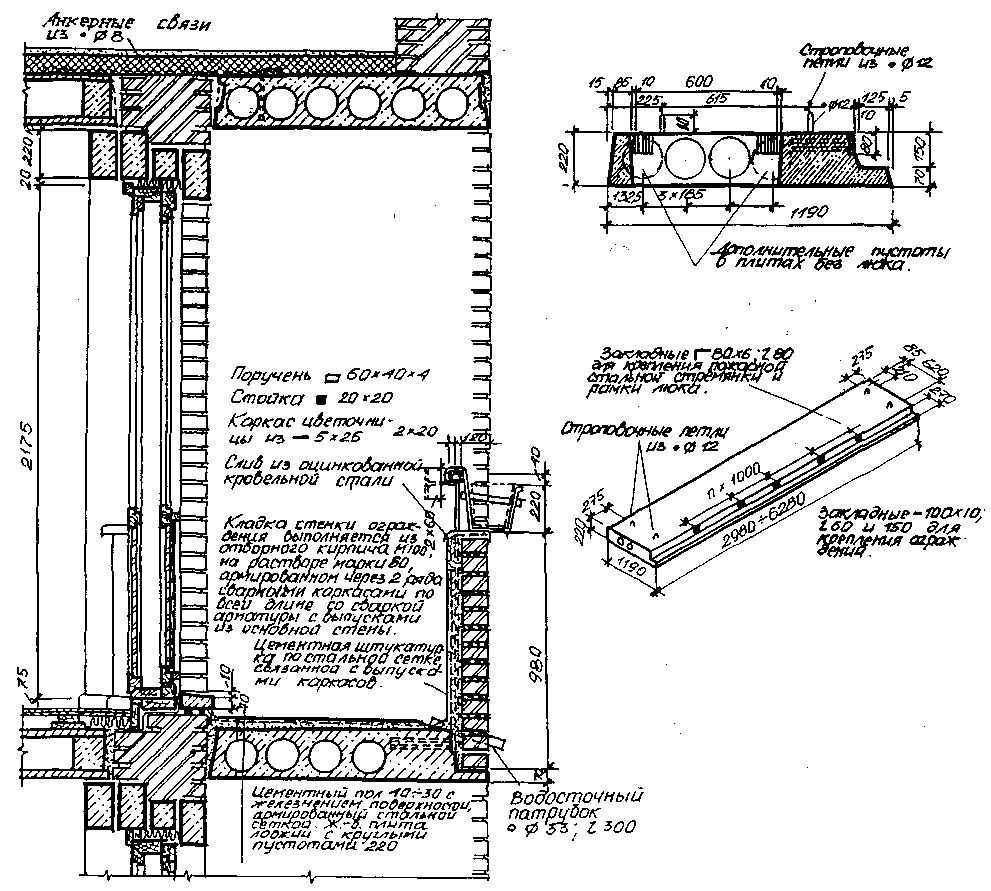

ВАРИАНТЫ И ДЕТАЛИ ОГРАЖДЕНИЙ
ПЛИТЫ ЛОДЖИЙ
С КРУГЛЫМИ ПУСТОТАМИ

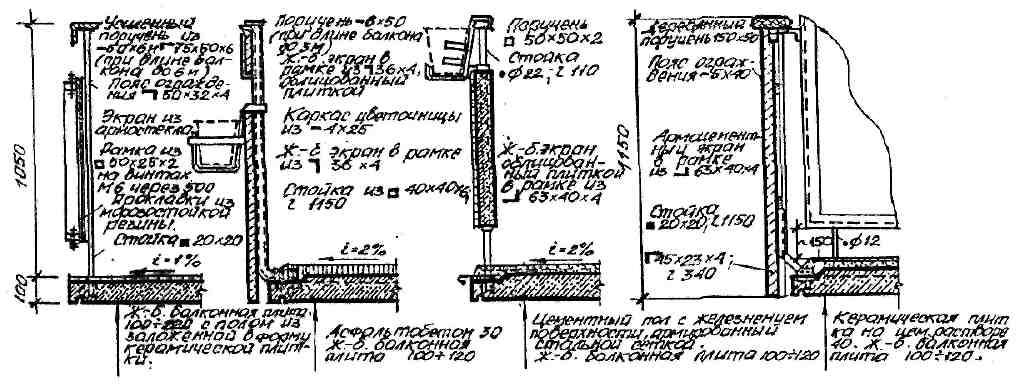

ВИДЫ ОГРАЖДЕНИЙ

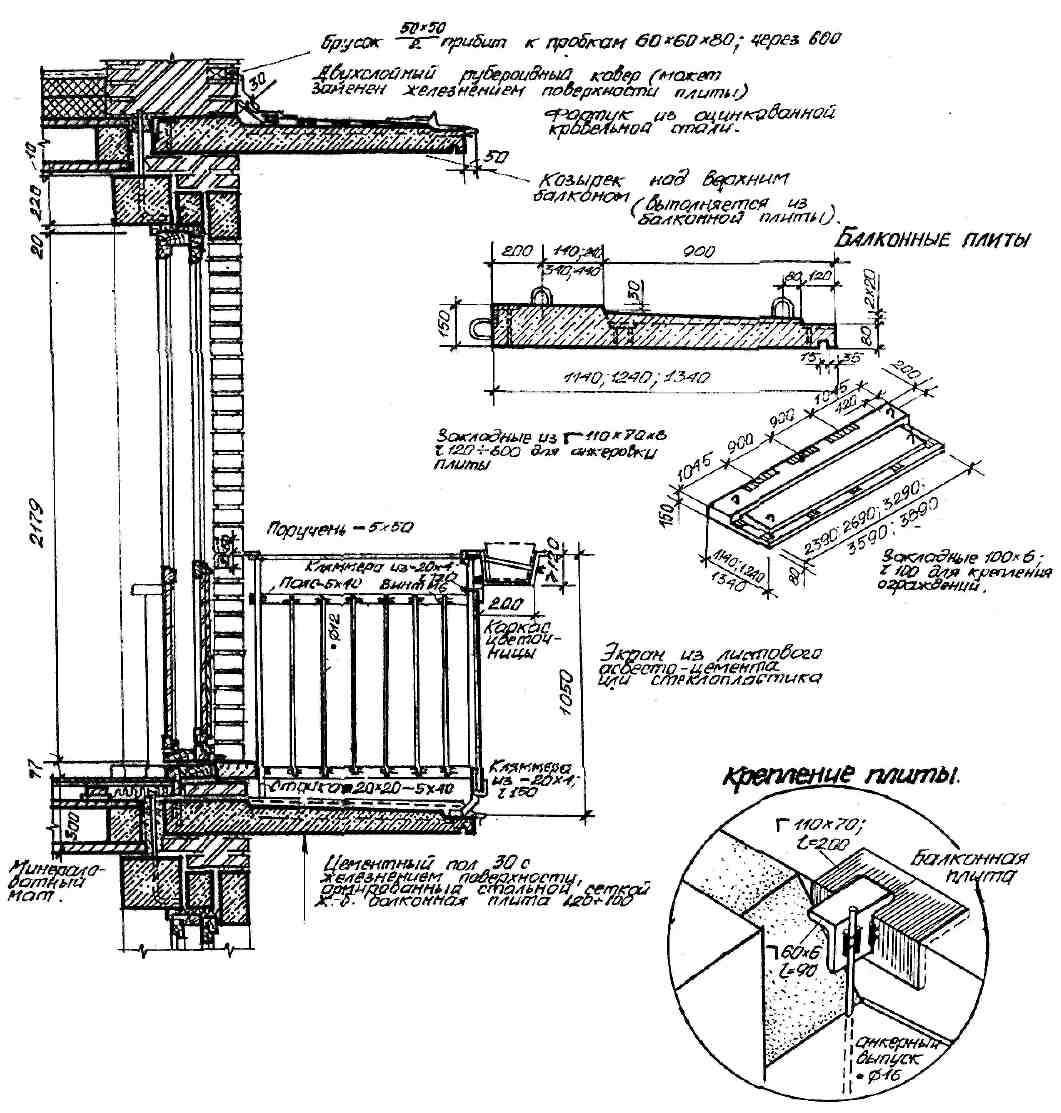

1 – плита лоджии (балкона); 2 – ограждение; 4 – поручень ограждения;
5 – отверстие для отвода воды
Рис. 46.
