Контрольные вопросы и задания.
Для чего предназначен фрагмент?
Чем отличается фрагмент от чертежа?
Для чего предназначена, и какие элементы содержит Библиотека элементов кинематических схем?
Какие элементы содержит Конструкторская библиотека?
Что позволяет создавать библиотека Крепежных элементов?
Какие команды входят в режим Параметризация и для чего они предназначены?
Как отличить параметризованный чертеж от непараметризованного и для чего нужна параметризация?
Загрузите файл Установка крепежа и внесите в него крепежные элементы (Приложение, рис.20). Постройте и параметризуйте деталь (Приложение, рис.21).
Лабораторная работа 15 Оформление рабочих чертежей, выпуск конструкторской документации
Цель работы: Научиться оформлять рабочие чертежи в программе КОМПАС-3D.
Теоретическая часть
Итоговым результатом моделирования должно быть получение двумерного чертежа, по которому в дальнейшем будет изготавливаться настоящая модель (деталь или производиться сборка механизма).
Чертеж является основным типом графического документа в программе КОМПАС-3D. Он содержит графическое изображение изделия, основную надпись, рамку, в нем так же могут размещаться дополнительные элементы оформления (знак неуказанной шероховатости, технические требования и т.д.). Чертеж КОМПАС-3D может состоять из одного или нескольких листов. Для каждого листа можно задать формат, кратность, ориентацию и др. свойства. В файл чертежа КОМПАС-3D может содержать не только чертежи (в понимании ЕСКД), но и схемы, плакаты и прочие графические документы.
Файл чертежа имеет расширение cdw.
Оформление и создание рабочих чертежей
Рассмотрим создание
и оформление чертежей на примере
построения чертежа привода (Приложение,
рис. 9). Создайте новый чертеж
.
В режиме
Ассоциативные виды
выберите
Стандартные
виды, в
появившемся диалоговом окне выберите
модель привода. Поставьте масштаб 1:2.
Внесите предложенные виды в поле чертежа.
Расположите нужным образом виды в поле
чертежа изменив вид #Спереди
на вид #Сверху.
Теперь данный вид на чертеже будет
являться видом слева (главным видом).
Разместите оставшиеся виды соответствующим
образом относительно главного вида.

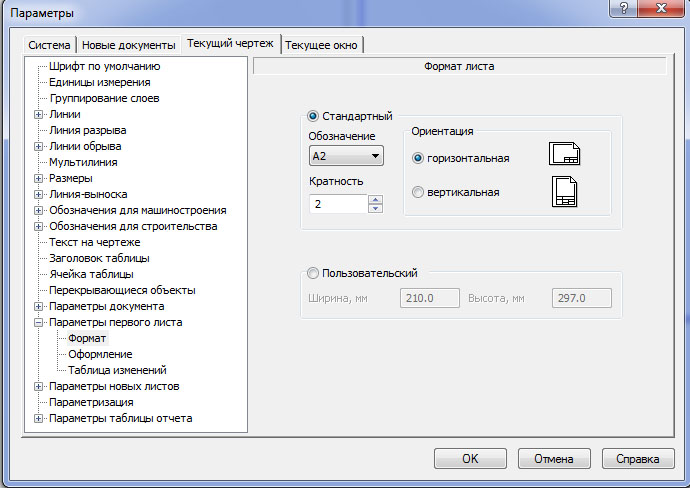

Рис. 15.1. Параметры вида
Установите в параметрах листа формат А2Х2 (рис. 15.1).
Создайте на проекциях оси.
Для построения
разреза А-А используя команду
Линия
разреза
укажите на виде сверху линию по которой
будет производиться разрез вида и
зафиксируйте направление взгляда.
Рис. 15.2. Управление видами |

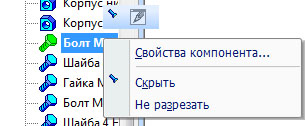

Рис. 15.3. Выделить компонент/тело |
Постройте вид по
стрелке В,
выбрав команду
Стрелка
взгляда
в разделе
Обозначения.
Для того, чтоб
показать крепление кронштейнов к плите,
постройте сечение вида Г (задаваемые
точки разреза указываются последовательно).
Все ненужные элементы скройте, а у
крепежа отмените разрезание. С помощью
команды
Вид с
разрывом
удалите ненужную часть сечения Г,
установив границу вырезаемой части
между двумя предлагаемыми линиями. Для
создание второго разрыва, в окне Линии
разрыва
выберите
Добавить
установив их в нужное место.
Постройте вид Д.
Между валами
поставьте допуск на параллельность. На
виде А, установите на ось вала
Базу.
На вал с мальтийским механизмом установите
Допуск
формы
установив знак с левой стороны на
некотором расстоянии от оси и выбрав в
качестве базовой точки Слева
посередине,
показав
Ответвление
со стрелкой
на ось. В разделе Таблица
выбрав
знак - //
, установив числовое значение 0,1
и в качестве
базы 1 установите А.
