3. Масштаб карты. Виды масштабов.
План и карта. Изобразить без искажений поверхность Земли можно только на глобусе, который представляет собой земной шар в уменьшенном виде. Но глобусы неудобны для практического использования в авиации. Поэтому подробное изображение земной поверхности делается на плоскости (обычно на листах бумаги) в виде плана или карты.
Планом называется условное изображение на плоскости небольшого участка земной поверхности. План составляется без учета кривизны Земли. Небольшие участки земной поверхности радиусом 10 - 15 км можно практически принимать за плоскость и изображать на бумаге все элементы местности без искажений.
Для плана характерны отсутствие градусной сетки меридианов и параллелей; сохранение масштаба во всех точках и в любом направлении; большая подробность деталей местности и передача очертаний предметов без искажений. Планы составляются в масштабе 200 м в 1 см и крупнее.
На них помещаются объекты, в изображении которых нужна большая подробность. Большие участки земной поверхности изображаются на карте.
Картой называется условное изображение всей поверхности Земли или отдельных ее частей в уменьшенном виде на плоскости с учетом шарообразности Земли. Уменьшение зависит от принятого для карты масштаба.
Масштаб карты. Масштабом карты называется отношение длины линии, взятой на карте, к действительной длине той же линии на местности.
Он показывает степень уменьшения линий на карте относительно соответствующих им линий на местности. Масштаб бывает численный и линейный.
Численный масштаб выражается дробью, у которой числитель - единица, а знаменатель - число, показывающее, во сколько раз действительные расстояния на Земле уменьшены при нанесении их на карту, например, М 1:1000000; М 1:500000.
Чем меньше знаменатель численного масштаба, тем более крупным будет масштаб данной карты.
Линейный масштаб - это графическое выражение численного масштаба. Отрезок линии, положенный в основу линейного масштаба, называется основанием масштаба.
Обычно основанием масштаба для удобства измерений на карте берется отрезок длиной в 1 см. Расстояние на местности, соответствующее основанию масштаба, называется величиной масштаба. Например, величина масштаба карты 1:100000 равна 10 км.
Линейный масштаб позволяет измерять и откладывать расстояния на карте с помощью циркуля-измерителя.

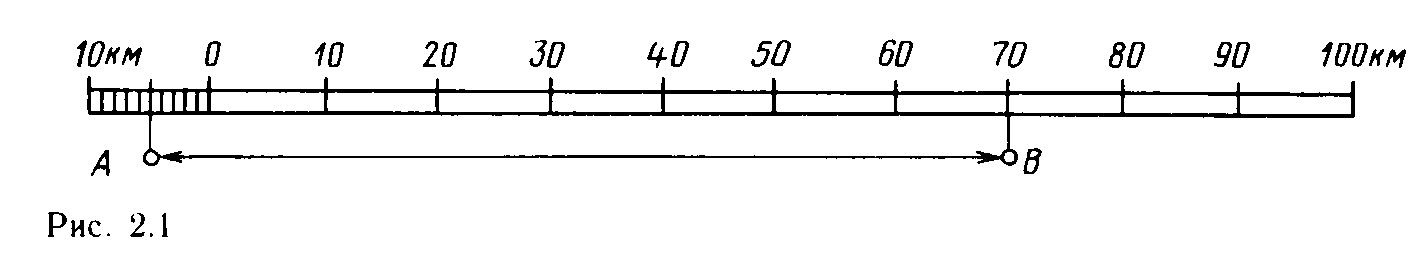

Расстояние между точками А и В равно 75 км.
Отрезок линии, положенной в основу линейного масштаба, называется основанием масштаба.
Ввиду того, что шарообразную поверхность Земли нельзя изобразить на плоскости без искажений, масштаб не является постоянной величиной для всей карты. Принято различать главный и частный масштабы.
Главным масштабом карты называется степень общего уменьшения земного шара до определенных размеров глобуса, с которого земная поверхность переносится на плоскость.
Главный масштаб позволяет судить об уменьшении длин отрезков при перенесении их с земного шара на глобус.
Масштаб в данной точке карты по данному направлению
называется частным.
Если главный масштаб принять равным единице, то частные масштабы могут быть больше и меньше единицы.
На картах указывается только главный масштаб. Он наносится на нижнем обрезе карты.
